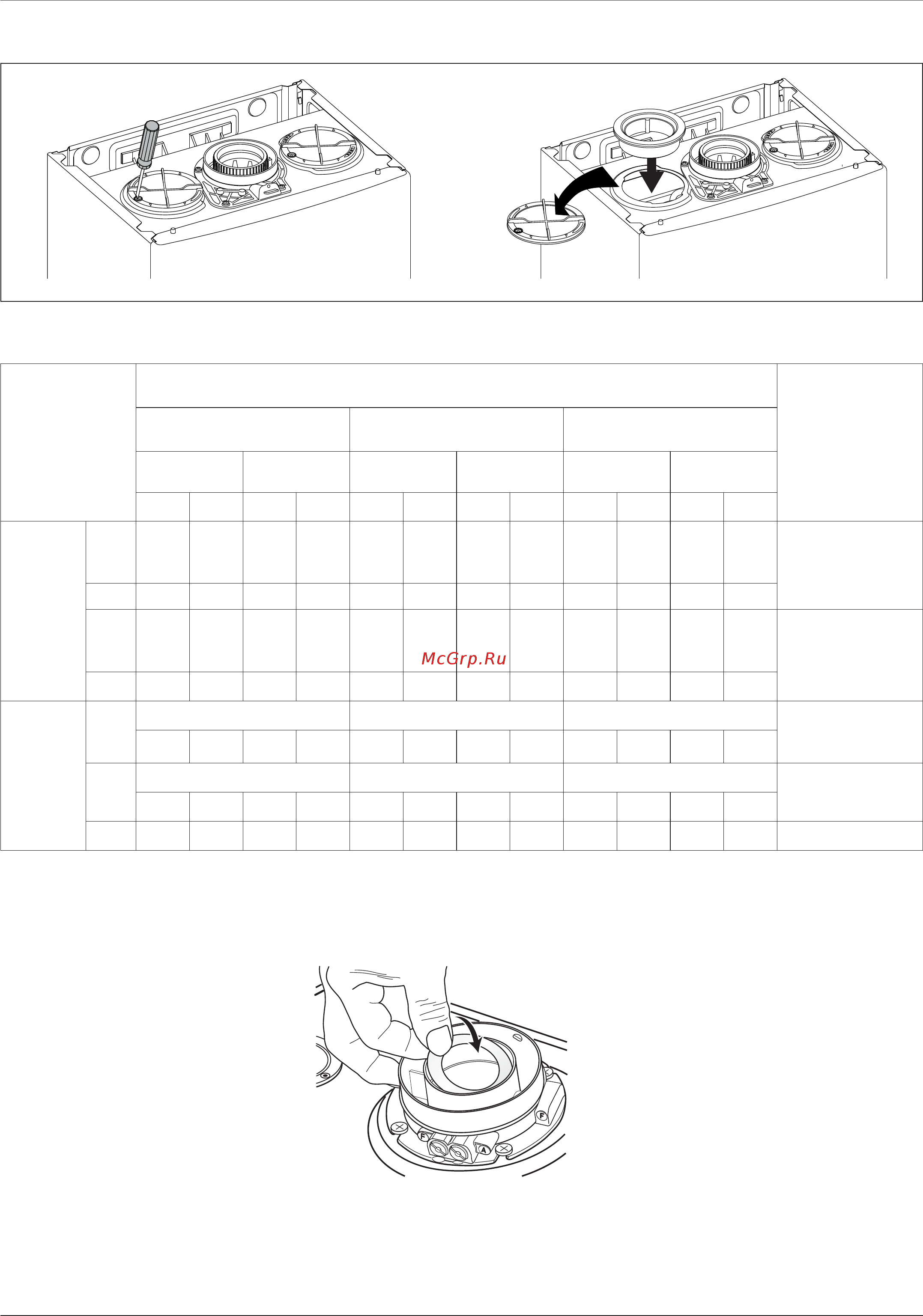

Типы и длины трубопроводов подачи воздуха и отвода
продуктов сгорания
S1 – подача воздуха; S2 = отвод продуктов сгорания
Tabel lungimi tuburi de aspirare şi de evacuare gaze arse
S1 = aspirare aer - S2 = evacuare gaze arse
Ослабьте винт, демонтируйте заглушку, установите вставку
воздухозаборника и закрепите комплектным винтом.
Îndepărtaţi capacul deşurubând şurubul şi introduceţi racordul pentru
priza de aer, xând-o cu şurubul din dotare.
Диафрагма в газоходе Pozitionarea diafragmei
Тип газохода
Tipologie de
evacuare
Максимальная длина дымохода/воздуховода, мspalin
Lungimea maximă tuburi aspirare /evacuare (m)
Диаметры труб,
мм
Diametru conducte
(mm)
CLAS EVO 24 FF
CLAS EVO SYSTEM 24 FF
CLAS EVO 28 FF
CLAS EVO SYSTEM 28 FF
CLAS EVO SYSTEM 32 FF
Диафрагма
Diafragma
ø 44
Без диафрагмы
Fără diafragmă
Диафрагма
Diafragma
ø 44
Без диафрагмы
Fără diafragmă
Диафрагма
Diafragma
ø 46
Без диафрагмы
Fără diafragmă
MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX
Коаксиальная система
Sisteme coaxiale
C12
C32
C42
0,5 0,75 0,75 4 0,5 0,75 0,75 4 0,5 0,75 0,75 4
ø 60/100
B32 0,5 0,75 0,75 4 0,5 0,75 0,75 4 0,5 0,75 0,75 4
C12
C32
C42
0,5 3 3 11 0,5 3 3 11 0,5 2 2 8
ø 80/125
B32 0,5 3 3 11 0,5 3 3 11 0,5 2 2 8
Раздельная
система
Sisteme duble
C12
C32
C42
S1 = S2 S1 = S2 S1 = S2
ø 80/80
0,5/0,5
9/9 9/9 21/21
0,5/0,5
11/11 11/11 24/24
0,5/0,5
9/9 9/9 23/23
C52
C82
S1 + S2 S1 + S2 S1 + S2
ø 80/80
1,5 23 23 44 1,5 27 27 50 1,5 17 17 23
B22 0,5 24 24 45 0,5 27 27 50 0,5 17 17 23 ø 80
ATENTIE :
Daca tipul de kit de evacuare gaze arse
prevede utilizarea unei diafragme , aceasta este
deja montata in interiorul cosului de evacuare
din centrala.In cazul in care instalatia nu
prevede utilizarea diafragmei , aceasta trebuie
indepartata din cos .
Vezi Tabelul lungimilor kiturilor de evacuare .
ПРЕДУПРЕЖДЕНИЕ
Если длина системы дымоудаления
требует применения диафрагмы , то
она уже установлена в горловине
выхода продуктов сгорания из котла.
В случае , если конструкция дымохода
не требует применения диафрагмы, ее
перед монтажом газохода необходимо
удалить из котла.
См. таблицу расчета длины системы
дымоудаления.
