5
описание котла descrierea produsului

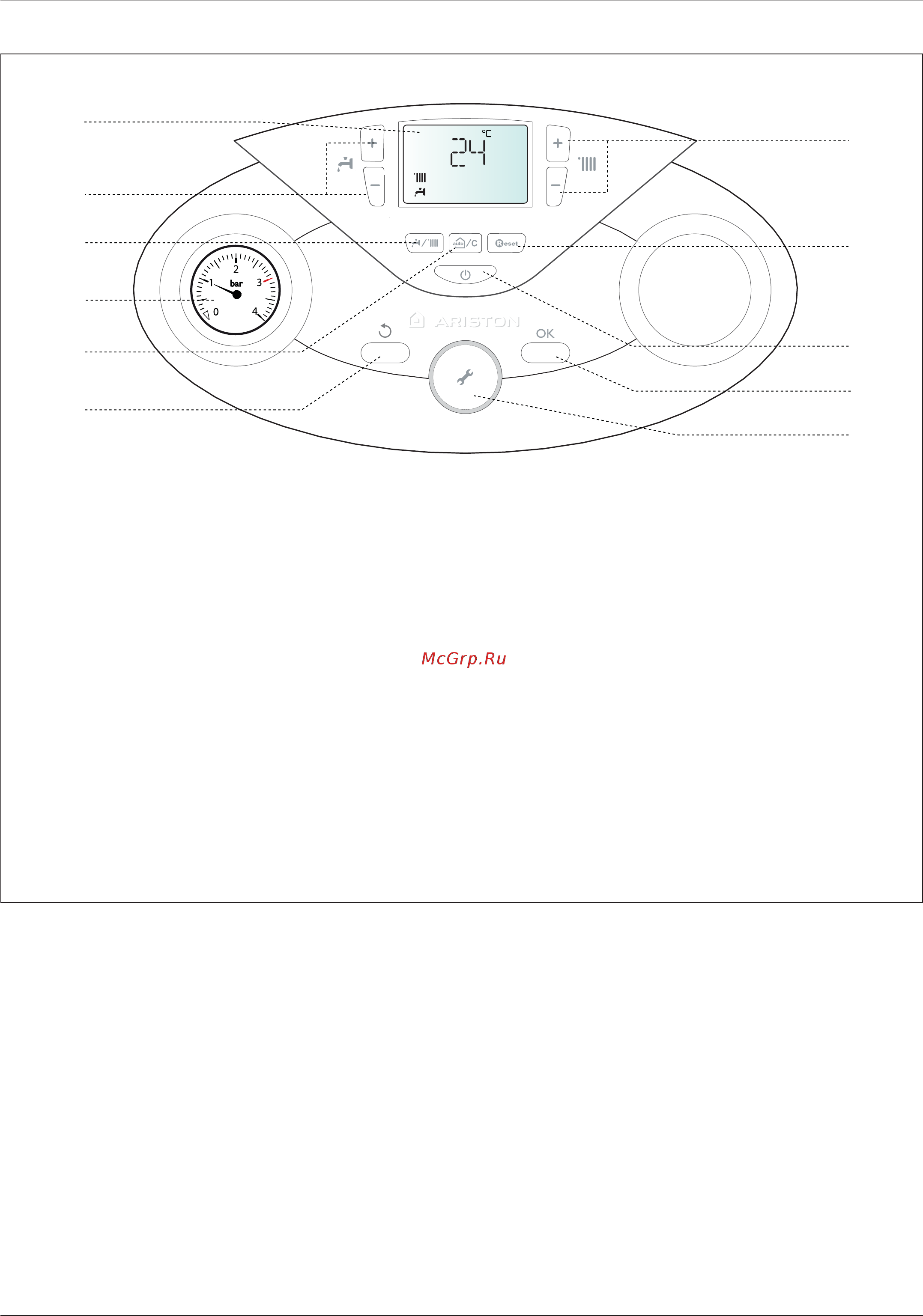

Панель управления
Panoul de comenzi
Legenda:
1. Display
2. Taste +/- reglarea temperaturii în circuitul menajer
3. Tasta MODE - selectare modalitate de funcţionare
(vară / iarnă)
4. Manometru
5. Functia AUTO si/sau Functia Confort ,
buton activare/dezactivare
6. Tasta ESC
7. “encoder” programmazione
8. Tasta Ok
9. Tasta ON/OFF
11. Tasta RESET
12. Taste +/- reglarea temperaturii de încălzire
1
2
3
4
5
6
7
8
9
11
12
Обозначения:
1. Дисплей
2. Кнопки +/- регуляции температуры ГВС
3. Кнопка MODE (выбор режима “летний / зимний”)
4. Манометр
5. Кнопка включения/выключения функций
AUTO и/или COMFORT
6. Кнопка ESC (отмена)
7. Поворотный переключатель для
программирования котла и перемещения по
строкам меню
8. Кнопка OK (меню/ввод – кнопка настройки
параметров и программирования)
9. Кнопка ON/OFF (ВКЛ/ВЫКЛ)
11. Кнопка RESET (сброс)
12. Кнопки +/- регуляции температуры отопления
