34

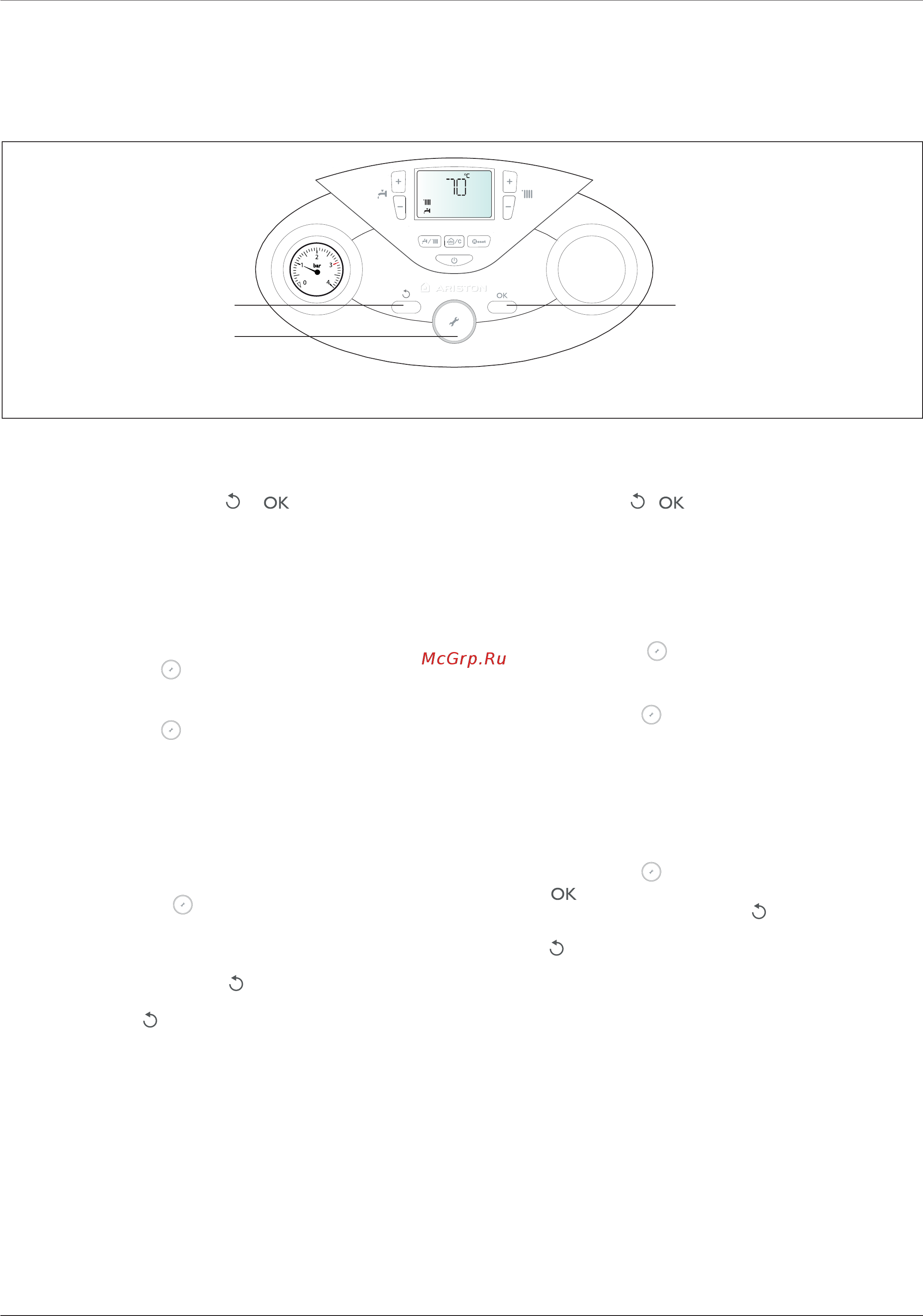

настройки, регулировки и диагностика meniu setare - reglare - diagnosticare
Пример:
Модификация параметра 2.3.1 Макс мощность отопления
Продолжите двигаться следующим образом:
1. Одновременно нажмите ESC
и в течение 5 секунд; но
дисплее появится надпись
CODE
и
222
.
Внимание! Доступ в некоторые меню разрешен только
квалифицированному специалисту по коду доступа.
2.
Поверните рукоятку вправо и выберите код
234
3. Нажмите кнопку ок; на дисплее появится сначала “быстрые
настройки” ГАЗ -
GAS
4. Поверните рукоятку, чтобы выбрать МЕНЮ -
MENU
;
5. Нажмите кнопку ОК; на дисплее будет показан раздел меню
0
.
6. Поверните рукоятку
по часовой стрелке для выбора меню
2
7. Нажмите кнопку ок для доступа в меню. На дисплее появится
подменю
20
8.
Поверните рукоятку для выбора подменю
23
;
9. Нажмите кнопку ОК для доступа в меню параметра; на дисплее
отобразится
230
10. Поверните рукоятку, чтобы выбрать параметр
231
11. Нажмите кнопку ОК для доступа к параметру. На дисплее появится
текущее значение, например “
70
”.
Примечание: значение параметра будет показана в течение
20 секунд, затем начнет мигать чередовании с параметром,
например, “
70
затем
231
“.
12. Поверните рукоятку
для изменения значения параметра,
например “
75
”.
13.
Нажмите кнопку, чтобы сохранить введенное значение.
(Чтобы выйти из параметра без сохранения введенного ранее
значения, нажмитекнопку ESC
).
Нажмите кнопку ESC
, чтобы возвратиться к предыдущему виду
дисплея или главное меню.
6. кнопка ESC
7. рукоятка (программирование)
8. кнопка ОК (программирование)
6. Tasta ESC
7. “encoder” programmazione
8. Tasta OK
EXEMPLU :
Modi carea parametrulu 2.3.1 Reglare putere maxima pe incalzire
Procedati dupa cum urmeaza :
1. Apasati simultan ESC
si pentru 5 sec; displayul a seaza
CODE
si
222
.
Atenţie! Meniurile speciale, care pot modi cate numai de instalatorii
specializaţi, pot accesate numai după introducerea codului de acces.
2.
Rotiti butonul encoder si selectati codul
234
3. Apasati butonul OK;Displaul va a sa intai “reglare rapida”
GAS
4. Rotiti butonul encoder pentru a selecta
MENU
;
5. Apasati butonul OK;displayul va a sa meniul
0
.
6. Rotiti butonul encoder
in sesnul acelor de ceasornic pentru a
selecta meniul
2.
7. Apasati OK pentru a accesa meniul displayul arata submeniul
20
8.
Rotiti butonul encoder pentru a selecta submeniul
23
;
9. Apasati butonul OK pentru a accesa submeniul parametrii ; displayul va
a sa
230
10. Rotiti butonul encoder pentru a selecta parametrul
231
11. Apasati OK pentru a accesa parametrul; displayul va a sa valoarea , de
ex. “
70
”.
Nota : valoarea parametrului va a sat 20 de sec., pana cand va incepe
sa clipeasca in alternanta cu parametrul , de ex. “
70
>
231
“.
12. Rotiti butonul encoder
pentru a selecta noua valoare , de ex. “
75
”.
13.
Apasati pentru salvarea valorii modi cate . (Pentru a iesi din
meniu fara a salva valoarea , apasati ESC
)
Apasati ESC
pentru a reveni la a sajul normal.
6
7
8
Parametrii referitori la ecare meniu sunt speci caţi în paginile care
urmează.
Diferiti parametri pot accesati si modi cati utilizand butonul OK si butonul
encoder ( vezi gura de mai jos).
Далее описаны параметры, доступ к которым осуществляется
через отдельные меню.
К различным параметрам можно получить доступ и изменить их пр
помощи кнопки OK и рукоятки (см. рис. ниже).
