Глава 1: Обзор
16
Введение
AT-MC1008/GB представляет собой медиаконвертер с
интерфейсами 1000Base-TX для витой пары и GBIC (для установки
модулей GBIC). AT-MC1008/SP представляет собой медиаконвертер
с интерфейсами 1000Base-TX для витой пары и SFP (для установки
модулей SFP).
Медиаконвертеры серии AT-MC1008 могут использоваться как
самостоятельные устройства или устанавливаться в стойку (в шасси
AT-MCR12); они не требуют настройки программного обеспечения
или управления.
Медиаконвертер AT-MC1008/GB
Характеристики медиаконвертера AT-MC1008/GB:
Один порт 1000Base-TX для витой пары
Один порт для подключаемого модуля 1000Base формата GBIC
Одна кнопка MODE для переключения режимов Link Test (LT),
MissingLink
TM
(ML) и Smart MissingLink (SML)
Восемь индикаторов состояния системы и портов
Один разъем для подключения питания постоянного тока от
адаптера
Внешний вид передней панели медиаконвертера AT-MC1008/GB
показан на рис.1.

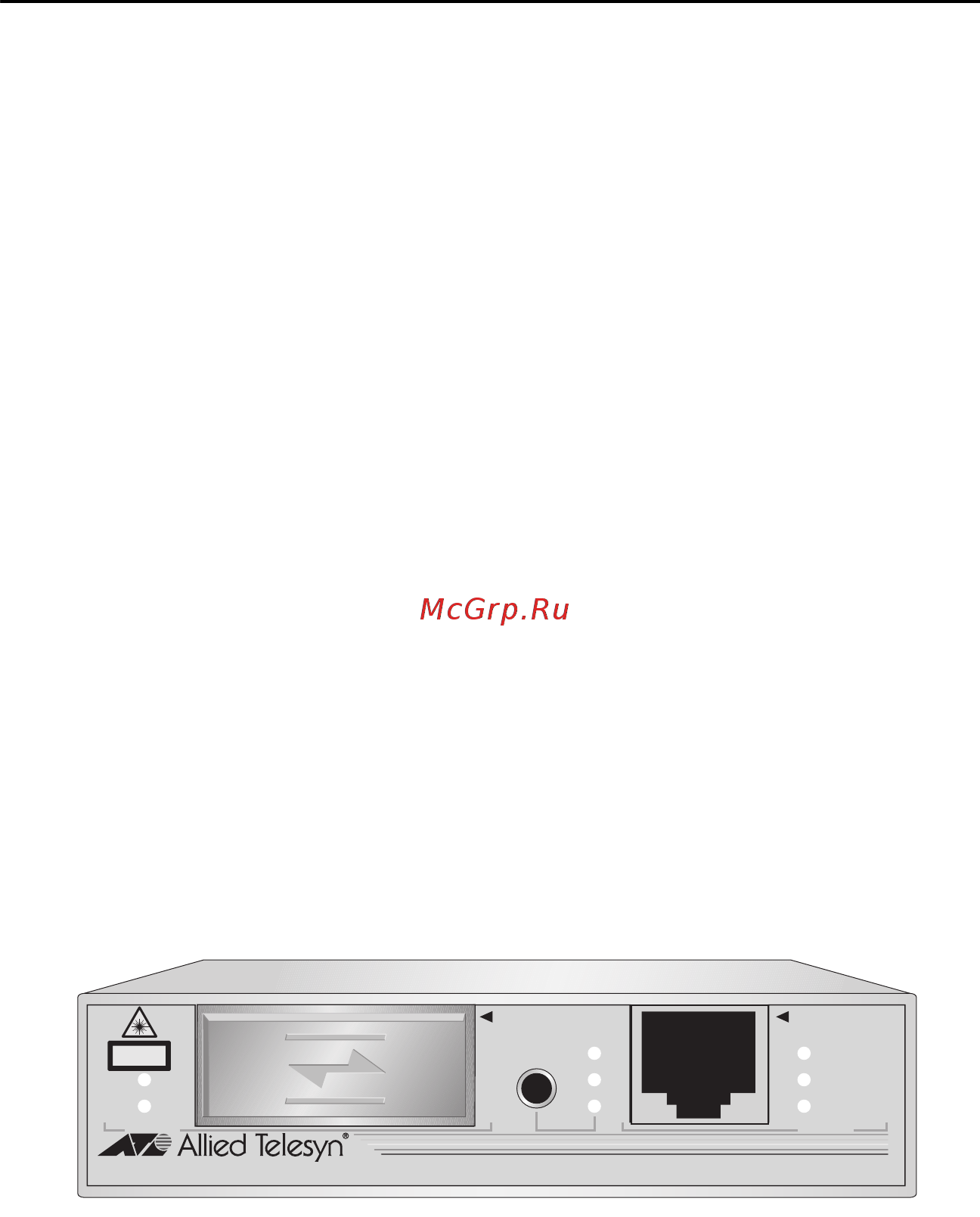

Рисунок 1. Передняя панель AT-MC1008/GB
Внешний вид задней панели медиаконвертера AT-MC1008/GB
357
1000Base
AT-MC1008/GB
GIGABIT ETHERNET MEDIA CONVERTER
1000Base-T
PWR
LINK
ACT
ML
SML
LT
MODE
LINK
ACT
CLASS 1
LASER PRODUCT
PORT 2PORT 1
AUTO MDI/MDI-X
50654b.book Page 16 Monday, December 15, 2014 2:15 PM
