Глава 2: Установка медиаконвертера
48
удаленном узле.
3. Другой конец оптоволоконного кабеля присоедините к
устройству на другом конце.
4. Включите питание конвертера, как это описано в разд.
“Включение питания медиаконвертера” на стр.52.
5. Включите питание конечных узлов.
Подключение к трансиверу SFP медиаконвертера AT-
MC1008/SP
Подключение к SFP-трансиверу конвертера AT-MC1008/SP
производится в следующей последовательности:
Лазерное излучение
Лазерное устройство Класса 1. 2
Лазерное излучение
Не допускайте попадания лазерного луча в глаза. 3
1. Снимите пылезащитную крышку с трансивера SFP, как это
показано на рис.17.

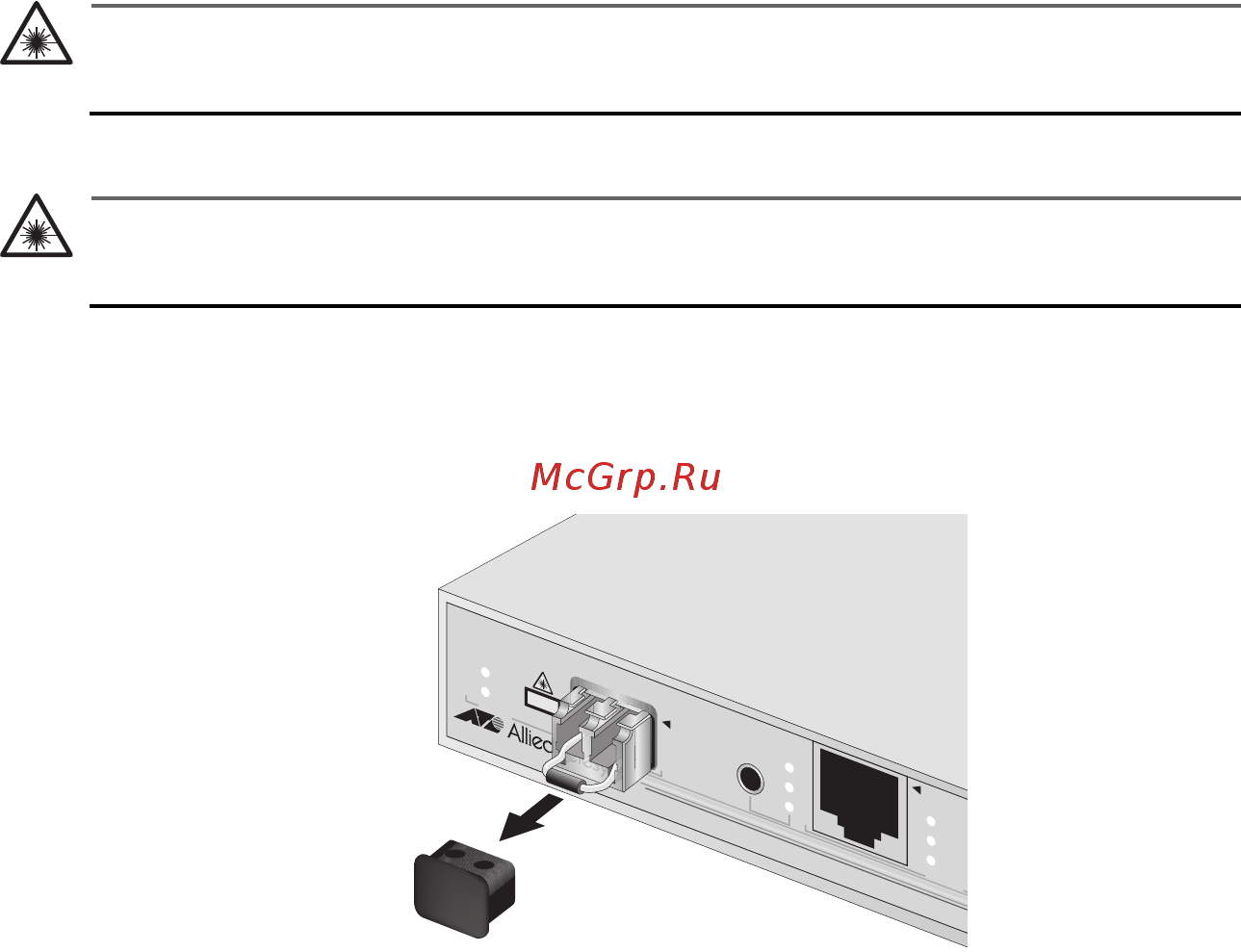

Рисунок 19. Снятие пылезащитной крышки с трансивера SFP
AT-MC1008/
SP
GIGABIT ETH
ERNET M
EDIA CONVERTER
1000Base-T
PW
R
LINK
A
CT
M
L
S
M
L
LT
MODE
LINK
ACT
SFP
C
L
A
S
S
1
L
A
S
E
R
P
R
O
D
U
C
T
P
O
RT
1
P
OR
T
2
1000Base
AUTO MDI/MD
370
50654b.book Page 48 Monday, December 15, 2014 2:15 PM
