Руководство по установке для серии AT-MC1008
49
2. Присоедините к трансиверу оптоволоконный кабель
соответствующего типа, как показано на рис. 20.

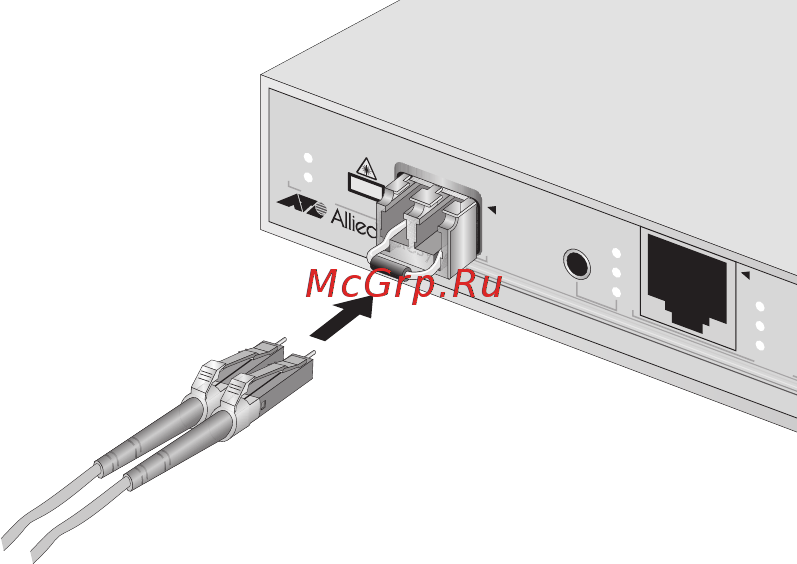

Рисунок 20. Подключение к SFP-трансиверу
При подключении оптоволоконного кабеля соблюдайте
следующие рекомендации:
Необходимо убедиться, что коннектор кабеля плотно
зафиксирован в разъеме порта.
Необходимо убедиться в использовании оптоволоконного
кабеля подходящего типа.
Необходимо убедиться, что рабочие характеристики
удаленного оптоволоконного порта совместимы с данным
трансивером SFP. Например, невозможно подключить
оптоволоконный трансивер SFP, рассчитанный на
максимальное расстояние в 40 километров и с рабочей
длиной волны в 1550 нанометров (нм), к удаленному
оптоволоконному порту, рассчитанному на максимальное
расстояние лишь в 10 километров и с рабочей длиной волны
в 1310 нм.
Порт трансивера SFP включает в себя два разъема в одном
слоте, как это показано на рис.20. К каждому разъему
подключается собственная оптоволоконная жила. Одна жила
служит для приема, а другая – для передачи данных. При
подключении оптоволоконного кабеля к порту трансивера
SFP необходимо убедиться, что разъем приемника
подключен к разъему передатчика на удаленном
конечном
узле, а разъем передатчика – к разъему приемника на
удаленном узле.
AT-MC
1008/SP
GIGABIT ETHERNET MEDIA CONVE
RTER
1000B
a
se-T
PWR
LINK
A
CT
ML
SML
L
T
MODE
LINK
A
CT
S
FP
CLASS 1
LA
S
ER PRO
DUC
T
PORT 1
PORT
2
1
00
0Base
AUT
O
MDI/M
D
371
50654b.book Page 49 Monday, December 15, 2014 2:15 PM
