В конфигурации с автономным использованием между двумя конечными узлами устанавливается только один медиаконвертер на рис 9 показана топология в которой два медиаконвертера at mc1008 sp используются для соединения трех удаленных сегментов сети в сети 1 установлен коммутатор at 9424t sp обеспечивающий подключение на расстоянии до 15 километров 9 32 мили к которому подключено два медиаконвертера at mc1008 sp с использованием sfp портов 1000base порт 1000base t для витой пары первого медиаконвертера подключен к одному из портов для витой пары коммутатора at 9424t sp в сети 2 а порт 1000base t для витой пары второго медиаконвертера подключен к одному из портов для витой пары коммутатора at 9424t sp в сети 3 31

Км 9 32 мили 31

Макс 100 м 328 футов 31

Рисунок 9 автономная конфигурация 31

Руководство по установке для серии at mc1008 31

Сетевые топологии 31

Сеть 1 at 9424t sp 31

Сеть 2 at 9424t sp 31

Сеть 3 at 9424t sp 31

At mc1008 sp 32

Base t 32

Gigabit ethernet switch 32

Port 1 port 2 32

Port activity 32

Status terminal port 32

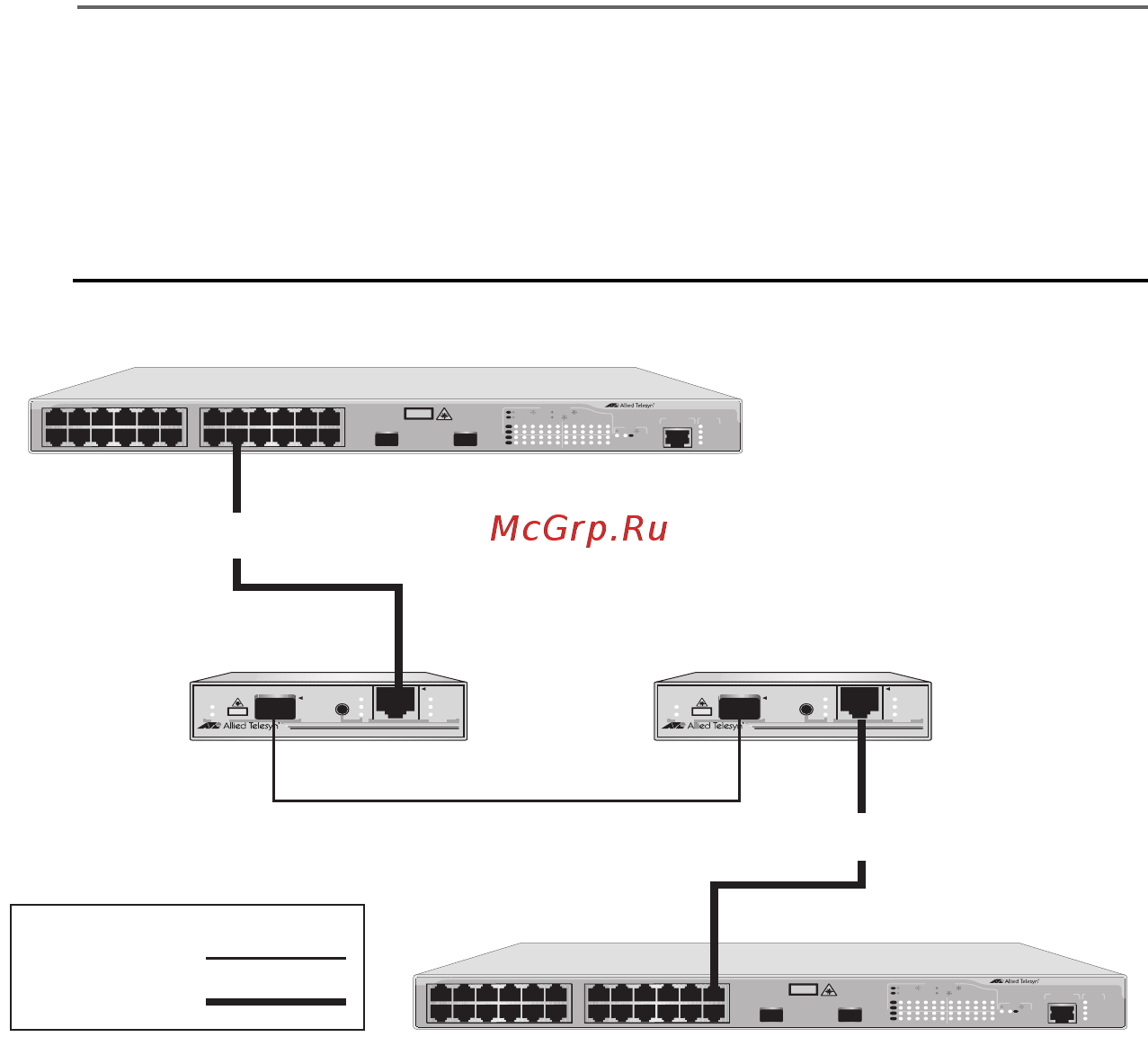

В некоторых случаях может потребоваться соединение двух медиаконвертеров оптоволоконными портами в такой топологии медиаконвертеры обеспечивают не только подключение на большом расстоянии но и преобразование среды передачи с витой пары на оптоволокно и обратно на витую пару на рис 10 показан пример с использованием коммутаторов at 9424t sp в каждой из сетей эти коммутаторы соединяются друг с другом при помощи двух медиаконвертеров at mc1008 sp которые обеспечивают подключение на расстоянии до 15 километров 9 32 мили порты 1000base t для витой пары каждого из медиаконвертеров подключены к портам для витой пары двух коммутаторов а порты 1000base на базе модулей sfp в медиаконвертерах at mc1008 sp соединены друг с другом напрямую 32

Витая пара 32

Глава 1 обзор 32

Км 9 32 мили 32

Конфигурация с двумя медиаконвертерами 32

Макс 100 м 328 футов 32

Многомодовое оптоволокно 32

Примечание при использовании двух медиаконвертеров в такой конфигурации на этих конвертерах должен быть выбран один и тот же режим например если первый медиаконвертер работает в режиме smart missinglink то и второй конвертер должен быть переведен в режим smart missinglink 32

Рисунок 10 конфигурация с двумя медиаконвертерами 32

Сеть 1 at 9424t sp 32

Сеть 2 at 9424t sp 32

Глава 2 33

Установка медиаконвертера 33

Проверка содержимого упаковки 34

Планирование установки 35

Выбор места для установки 36

Требования по безопасности 36

Установка gbic трансивера 39

Установка sfp трансивера 41

Установка конвертера серии at mc1008 на столе 43

Установка медиаконвертера в шасси at mcr12 44

Подключение к трансиверу gbic медиаконвертера at mc1008 gb 46

Подключение кабелей к медиаконвертеру 46

Подключение к трансиверу sfp медиаконвертера at mc1008 sp 48

Подключение к порту для витой пары 50

Включение питания медиаконвертера 52

Регистрация гарантии 54

Глава 3 55

Устранение неисправностей 55

Приложение a 57

Температура 57

Технические характеристики 57

Физические характеристики 57

Электрические характеристики 57

Вывод пара вывод пара 58

Выводы портов rj 45 для витой пары 58

Конфигурация mdi конфигурация mdi x 58

Расположение выводов коннектора и порта rj 45 показано на рис 24 58

Рисунок 24 расположение выводов коннектора и порта rj 45 58

Сертификация 58

Сигналы на выводах разъема rj 45 при работе порта для витой пары 1000base t в конфигурациях mdi и mdi x на скорости 1000 мбит с приводятся в табл 7 58

Таблица 7 сигналы на выводах порта mdi и mdi x 1000base tx 58

Очистка оптоволоконных разъемов 59

Приложение b 59

Рисунок 25 ободок разъема sc типа папа 59

Рисунок 26 загрязненный и чистый ободок 59

Использование чистящего картриджа 60

Использование тампонов 62

Переведенная информация об электрической безопасности и излучениях 65

Приложение c 65

Лазерное излучение 66

Электрическая безопасность 66

Требования телекоммуникационных сетей 70
