Руководство по установке для серии AT-MC1008
23
Оптоволоконный порт 1000Base для модуля SFP в
конвертере AT-MC1008/SP
В конвертере AT-MC1008/SP предусмотрен один слот для модуля
SFP на передней панели. В этот слот SFP может быть вставлен один
трансивер формата SFP.
В слот для оптоволоконного модуля SFP конвертера AT-MC1008/SP
может быть установлен один подключаемый модуль трансивера
SFP, как это показано на рис.6.

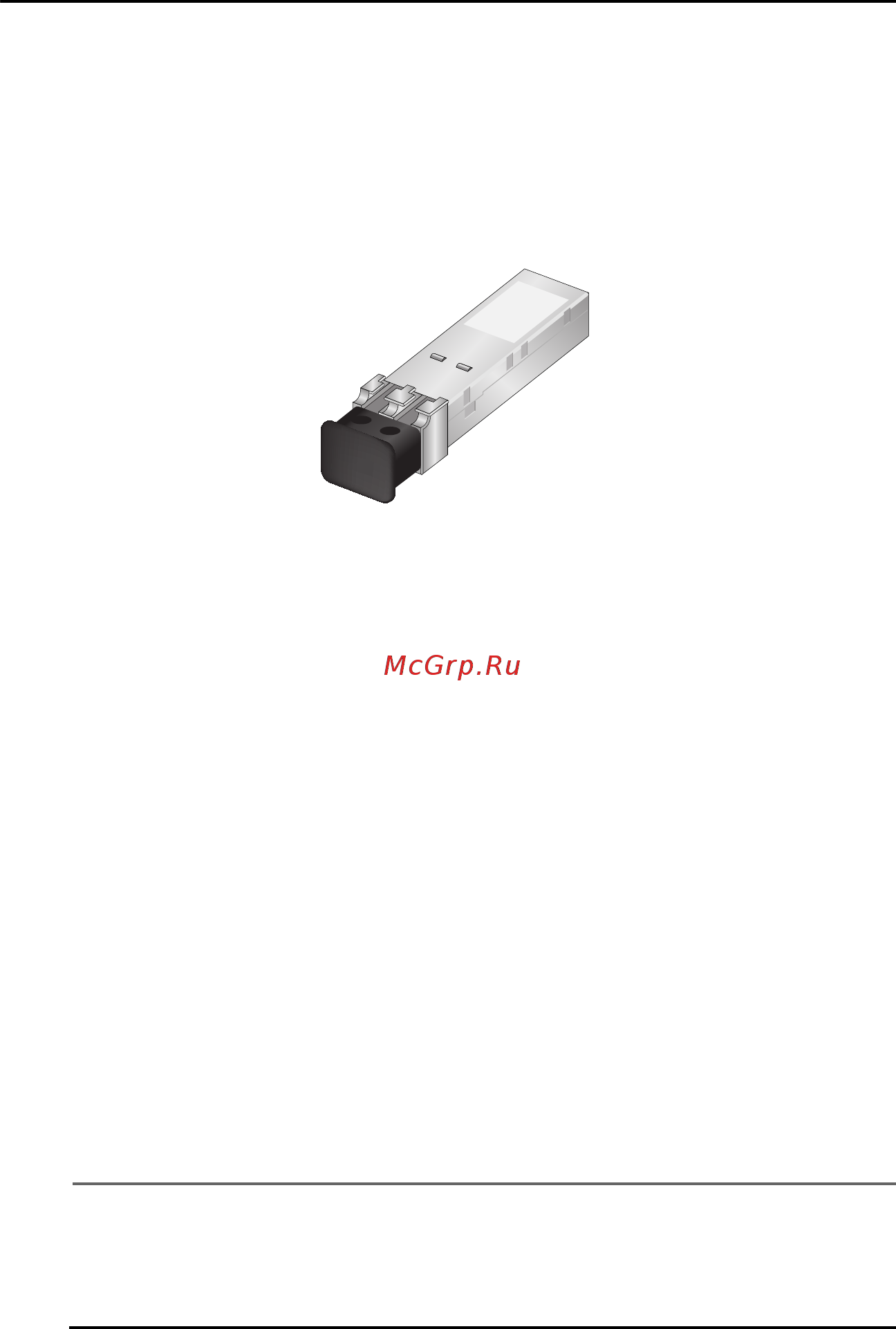

Рисунок 6. Пример SFP-трансивера
При подключении оптоволоконного кабеля к трансиверу SFP
необходимо соблюдать следующие правила:
Необходимо убедиться в использовании оптоволоконного кабеля
подходящего типа. Спецификации кабелей для трансиверов SFP
можно найти в руководстве по установке, поставляемом вместе с
трансивером.
Необходимо убедиться, что рабочие характеристики удаленного
оптоволоконного порта совместимы с данным трансивером SFP.
Например, невозможно подключить оптоволоконный трансивер
SFP, рассчитанный на максимальное расстояние в 40
километров и с рабочей длиной волны в 1550 нанометров (нм), к
удаленному оптоволоконному порту, рассчитанному на
максимальное расстояние лишь в 10 километров и с рабочей
длиной волны в 1310 нм.
Необходимо убедиться, что коннекторы кабеля плотно
зафиксированы в разъеме SFP.
Примечание
Список SFP-трансиверов, поддерживаемых конвертером AT-
MC1008/SP, можно получить в местном представительстве
ATI.
50654b.book Page 23 Monday, December 15, 2014 2:15 PM
