Глава 2: Установка медиаконвертера
50
3. Другой конец оптоволоконного кабеля присоедините к
устройству на другом конце.
4. Включите питание конвертера, как это описано в разд.
“Включение питания медиаконвертера” на стр.52.
5. Включите питание конечных узлов.
Подключение к порту для витой пары
Подключение к порту для витой пары (с разъемом RJ-45) конвертера
серии AT-MC1008 производится в следующей последовательности:
1. Присоедините кабель витой пары с разъемом RJ-45 к порту
1000Base-TX, как это показано на рис.21.

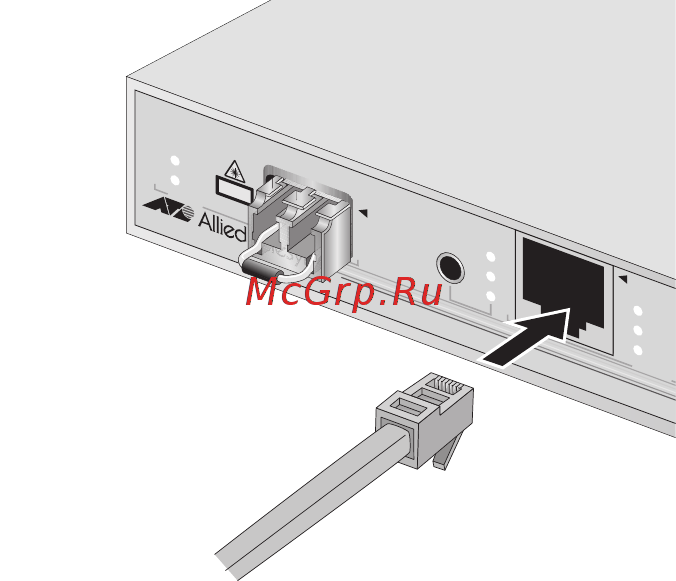

Рисунок 21. Подключение к порту для витой пары с разъемом RJ-45
При подключении кабеля витой пары к порту коммутатора с
разъемом RJ-45 соблюдайте следующие рекомендации:
Коннектор RJ-45 должен плотно входить в разъем порта
конвертера. Лепесток коннектора должен фиксировать его в
правильном положении.
При подключении к конвертеру любого сетевого устройства
можно использовать как стандартные, так и кроссоверные кабели
витой пары.
2. Другой конец кабеля витой пары присоедините к устройству на
другом конце.
