Глава 1: Обзор
22
Оптоволоконный порт 1000Base для модуля GBIC
в конвертере AT-MC1008/GB
В конвертере AT-MC1008/GB предусмотрен один слот для модуля
GBIC на передней панели. В этот слот GBIC может быть вставлен
один трансивер формата GBIC.
В слот для оптоволоконного модуля GBIC конвертера AT-MC1008/
GB может быть установлен один подключаемый модуль трансивера
GBIC, как это показано на рис.5.

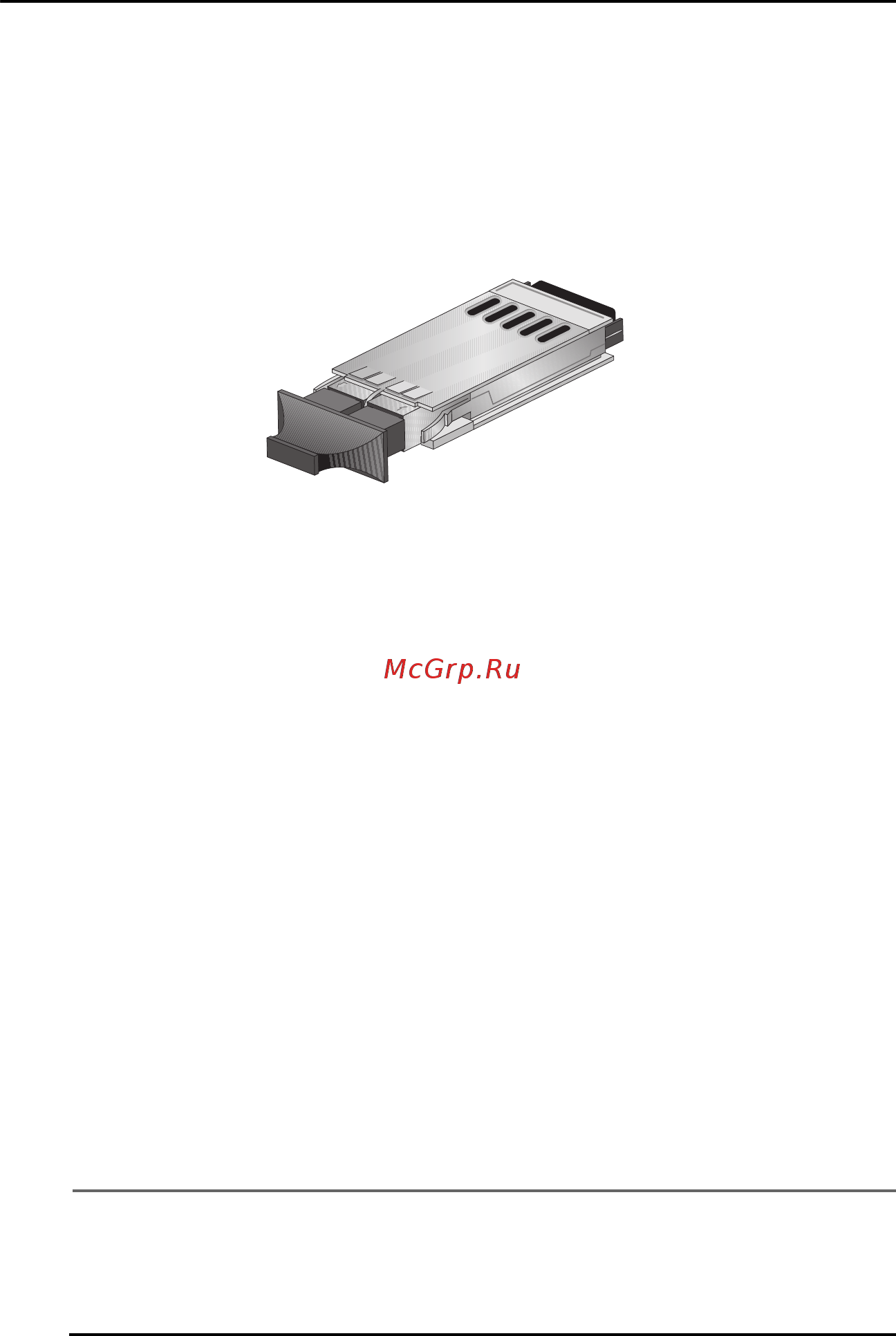

Рисунок 5. Пример GBIC-трансивера
При подключении оптоволоконного кабеля к трансиверу GBIC
необходимо соблюдать следующие правила
:
Необходимо убедиться в использовании оптоволоконного кабеля
подходящего типа. Спецификации кабелей для трансиверов
GBIC можно найти в руководстве по установке, поставляемом
вместе с трансивером.
Необходимо убедиться, что рабочие характеристики удаленного
оптоволоконного порта совместимы с данным трансивером
GBIC. Например, невозможно подключить оптоволоконный
трансивер GBIC, рассчитанный на максимальное расстояние в
40 километров и с рабочей длиной волны в 1550 нанометров
(нм), к удаленному оптоволоконному порту, рассчитанному на
максимальное расстояние лишь в 10 километров и с рабочей
длиной волны в 1310 нм.
Необходимо убедиться, что коннекторы кабеля плотно
зафиксированы в разъеме GBIC.
Примечание
Список GBIC-трансиверов, поддерживаемых конвертером AT-
MC1008/GB, можно получить в местном представительстве
ATI.
50654b.book Page 22 Monday, December 15, 2014 2:15 PM
