Приложение B: Очистка оптоволоконных разъемов
60
В данном приложении описаны следующие процедуры:
“Использование чистящего картриджа” на стр.60
“Использование тампонов” на стр.62
Использование чистящего картриджа
Чистящие картриджи для оптоволокна выпускаются многими различными
фирмами, один из образцов показан на рис.27.

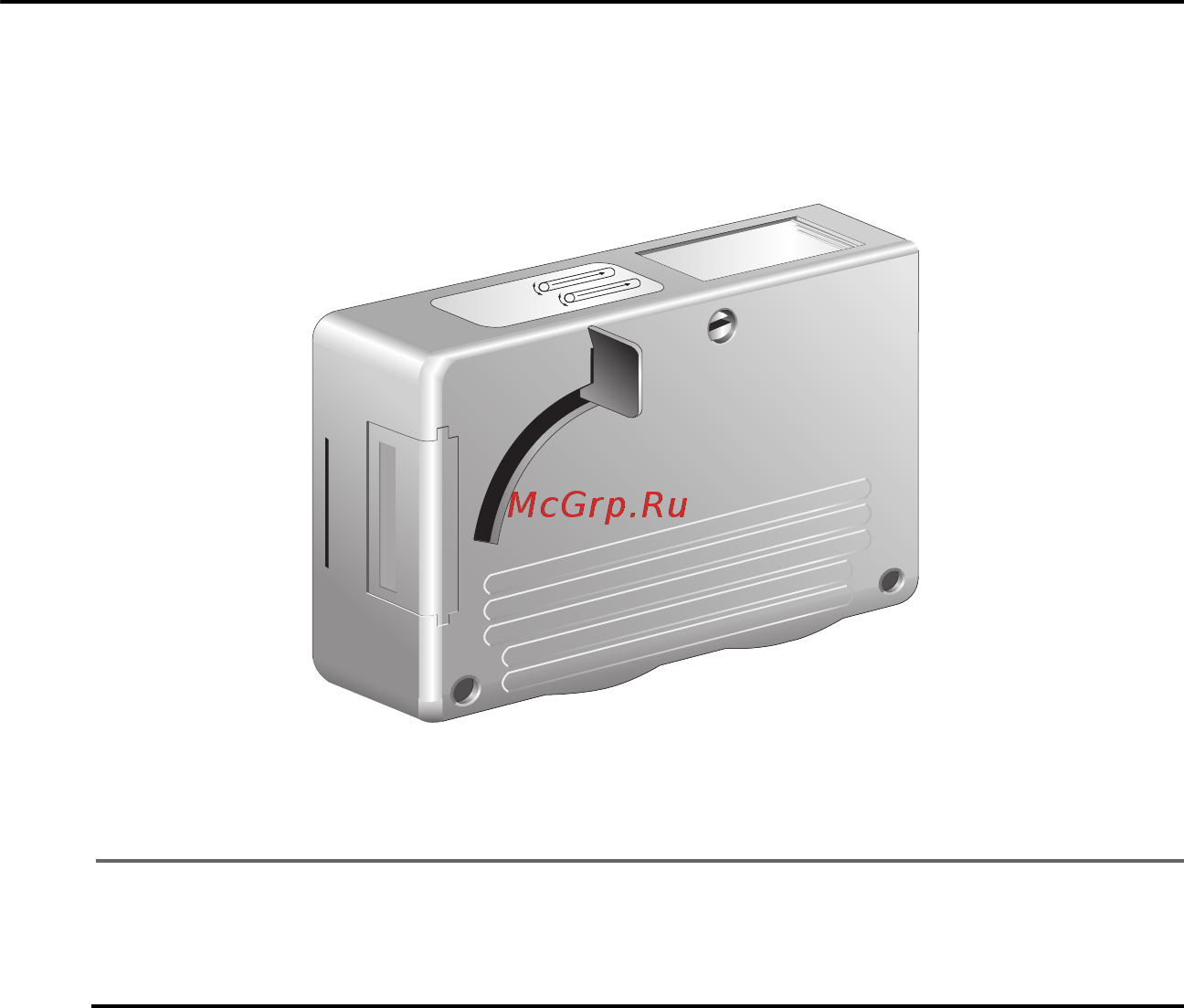

Рисунок 27. Чистящий картридж
Примечание
Для очистки оптоволоконных разъемов не разрешается
использовать сжатый воздух или аэрозоли.
Очистка оптоволоконного разъема при помощи чистящего картриджа
осуществляется следующим образом.
1. Удерживая чистящий картридж рукой, нажмите на рычаг в
направлении, указанном стрелкой, чтобы открыть чистящую
поверхность, как это показано на рис.28.
TAPE A
Wiping
Direction
PUSH OPENPUSH OPEN
100
