Руководство по установке для серии AT-MC1008
61
2. Поместите кончик ободка на чистящую поверхность и проведите
им в направлении сверху вниз, как показано на рис. 28.

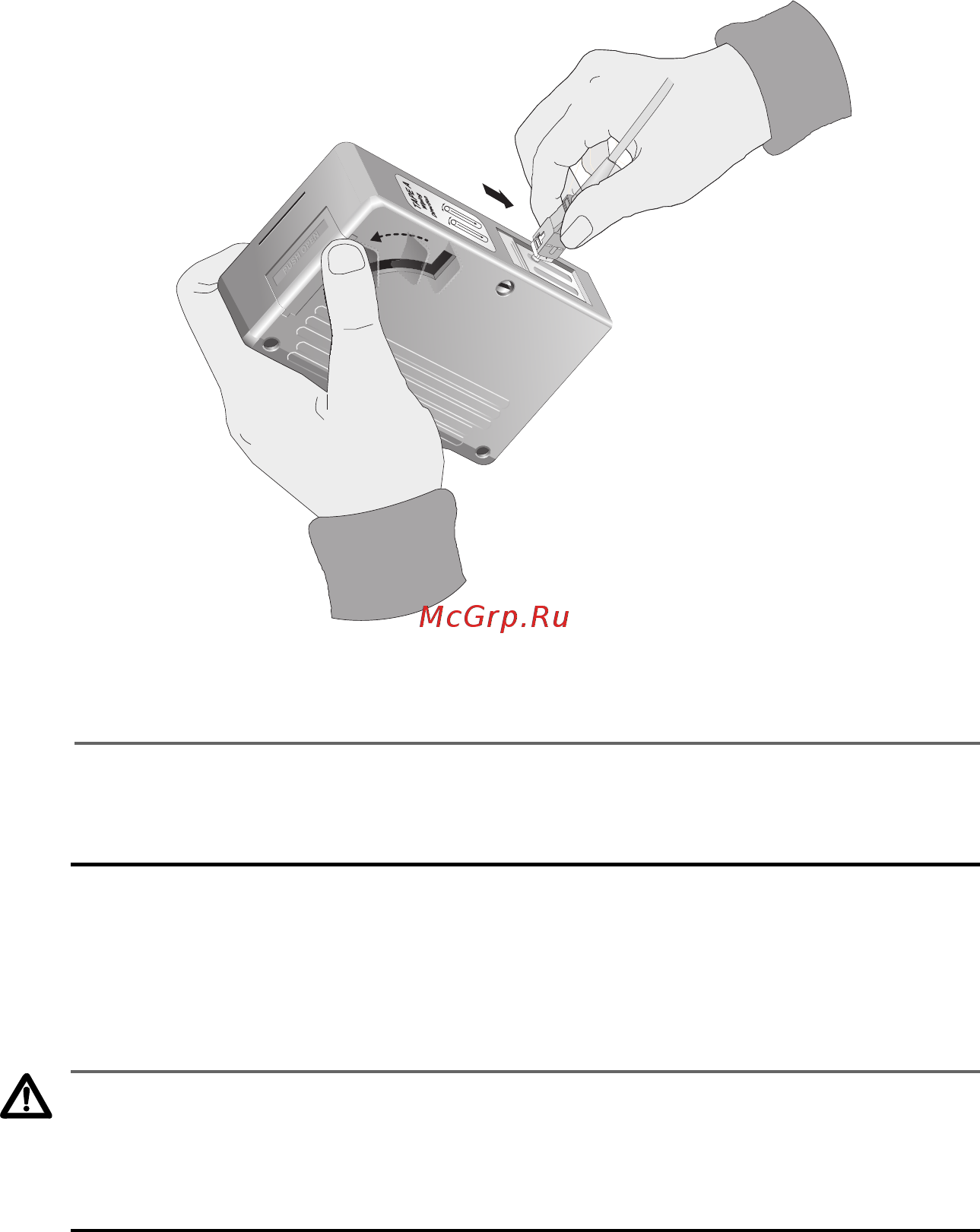

Рисунок 28. Протирание ободка чистящей поверхностью
Примечание
Проводить кончиком ободка по чистящей поверхности следует
только в одном направлении.
3. Дойдя до конца чистящей поверхности, приподнимите ободок,
поверните его, снова поместите в начало чистящей поверхности и
проведите сверху вниз как минимум два раза.
Внимание
Если не приподнять кончик ободка, когда он достигнет конца
чистящей поверхности, оптоволоконный кабель может быть
поврежден статическим электричеством.
4. При необходимости повторите шаги 3 и 4.
5. При наличии микроскопа для проверки состояния оптоволокна
осмотрите кончик ободка через микроскоп, чтобы убедиться в его
чистоте.
102
50654b.book Page 61 Monday, December 15, 2014 2:15 PM
