Глава 1: Обзор
30
Источник питания на 12 В пост. тока
Медиаконвертеры в версии на 12 В пост. тока поставляются в
комплекте с адаптером питания переменного/постоянного тока,
который показан на рис.8. Он представляет собой
сертифицированный на соответствие требованиям безопасности
адаптер питания переменного тока в версиях на 100 В и 240 В
переменного тока, с нестабилизируемым выходом 12 В постоянного
тока.

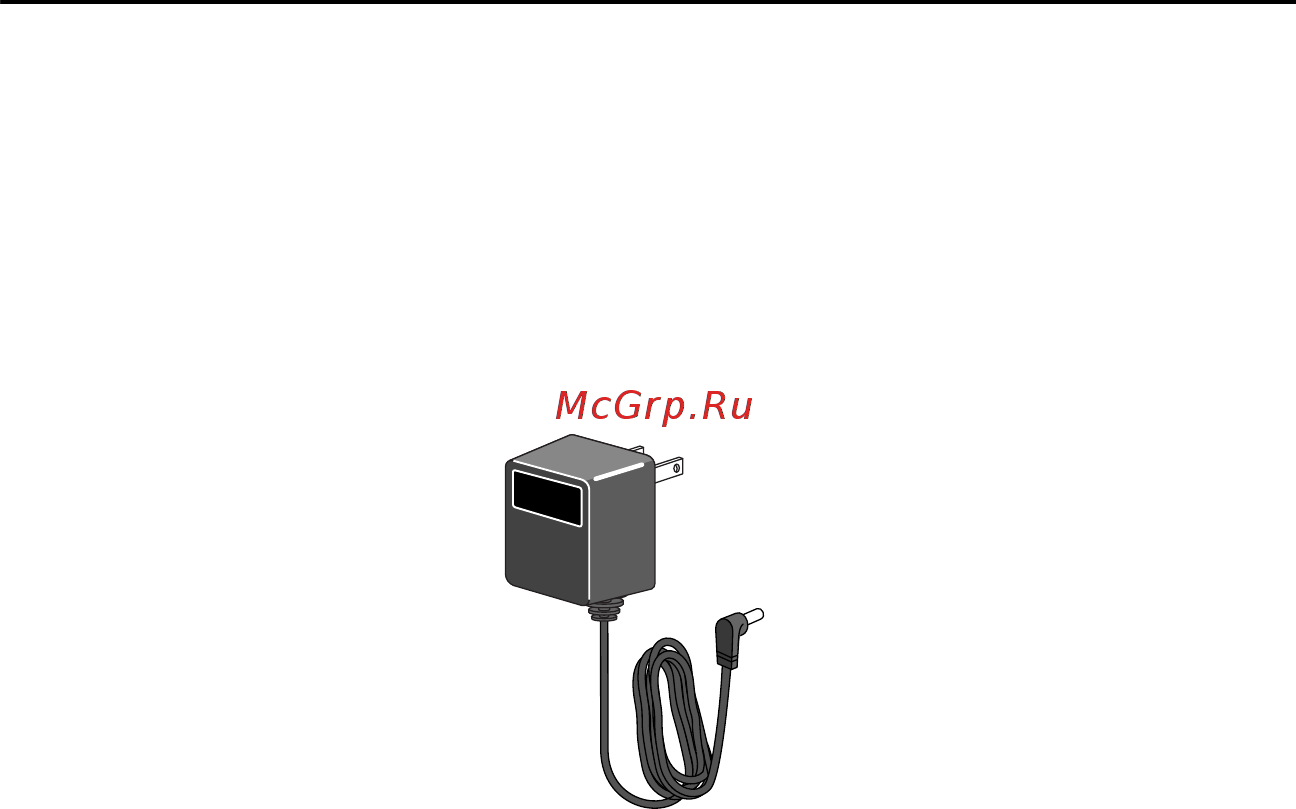

Рисунок 8. Адаптер питания переменного/постоянного
тока
50654b.book Page 30 Monday, December 15, 2014 2:15 PM
