59
Приложение B
Очистка оптоволоконных разъемов
В данном разделе описана процедура очистки оптоволоконных разъемов.
Разъем оптоволоконного порта включает в себя оптоволоконный коннектор и
его приемную часть. Конец оптоволоконного кабеля закреплен в сердечнике
ободка коннектора. Передача сигналов при помощи света осуществляется
по жиле (сердечнику) оптоволокна. Даже совсем небольшие частички пыли
или грязи на концах оптоволокна, абсолютно невидимые невооруженным
глазом, могут нарушить передачу света и привести к выходу из строя
отдельного компонента или всей системы в целом. В связи с этим очень
важно тщательно очистить все оптоволоконные разъемы перед
использованием.

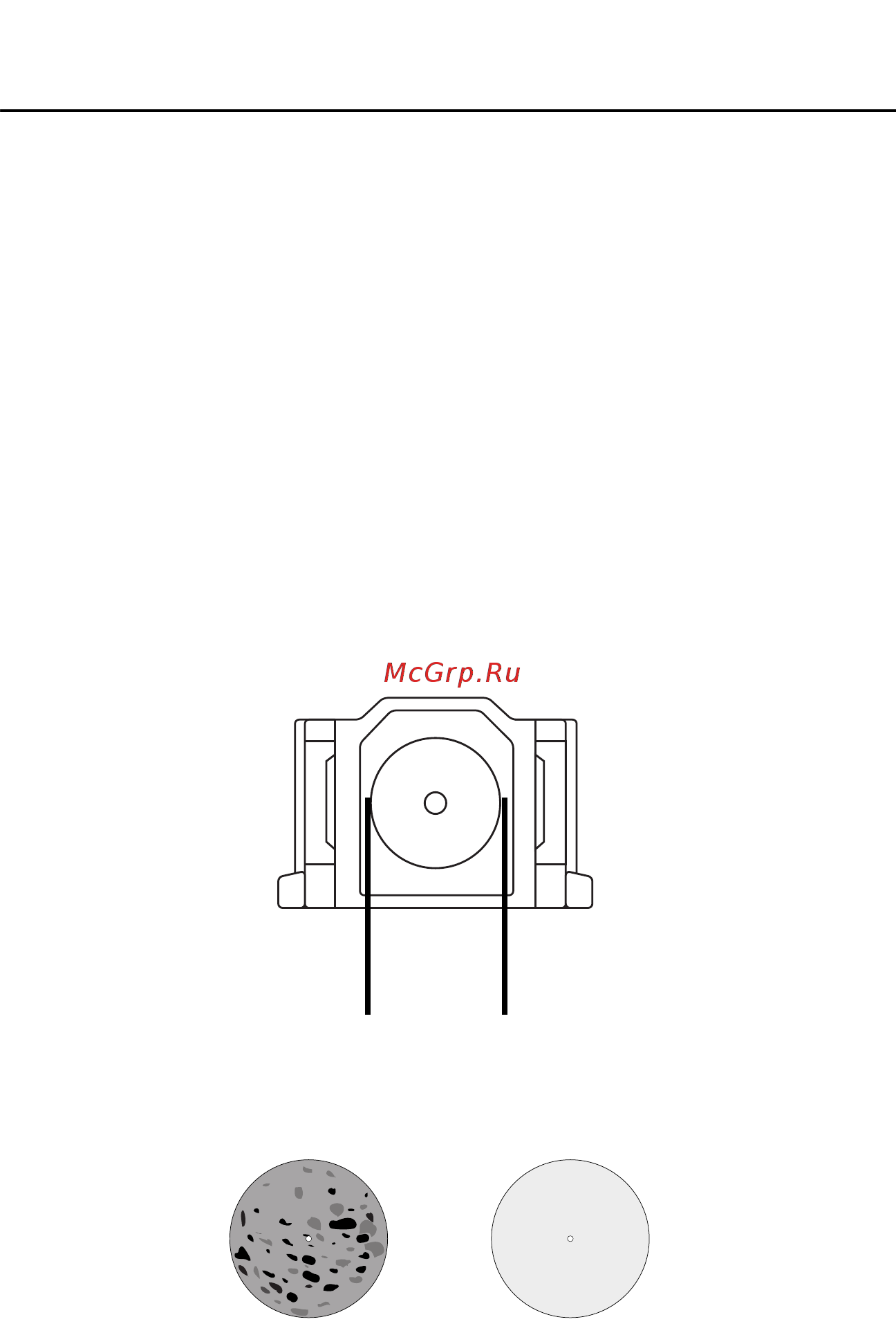

Внешний вид ободка разъема SC показан на рис.25.
Рисунок 25. Ободок разъема SC типа "папа"
Внешний вид конца оптоволокна с загрязненным и чистым ободком
иллюстрирует рис. 26.
Рисунок 26. Загрязненный и чистый ободок
177
Ободок
156
Загрязненный
Чистый
50654b.book Page 59 Monday, December 15, 2014 2:15 PM
