Руководство по установке для серии AT-MC1008
17
показан на рис.2.

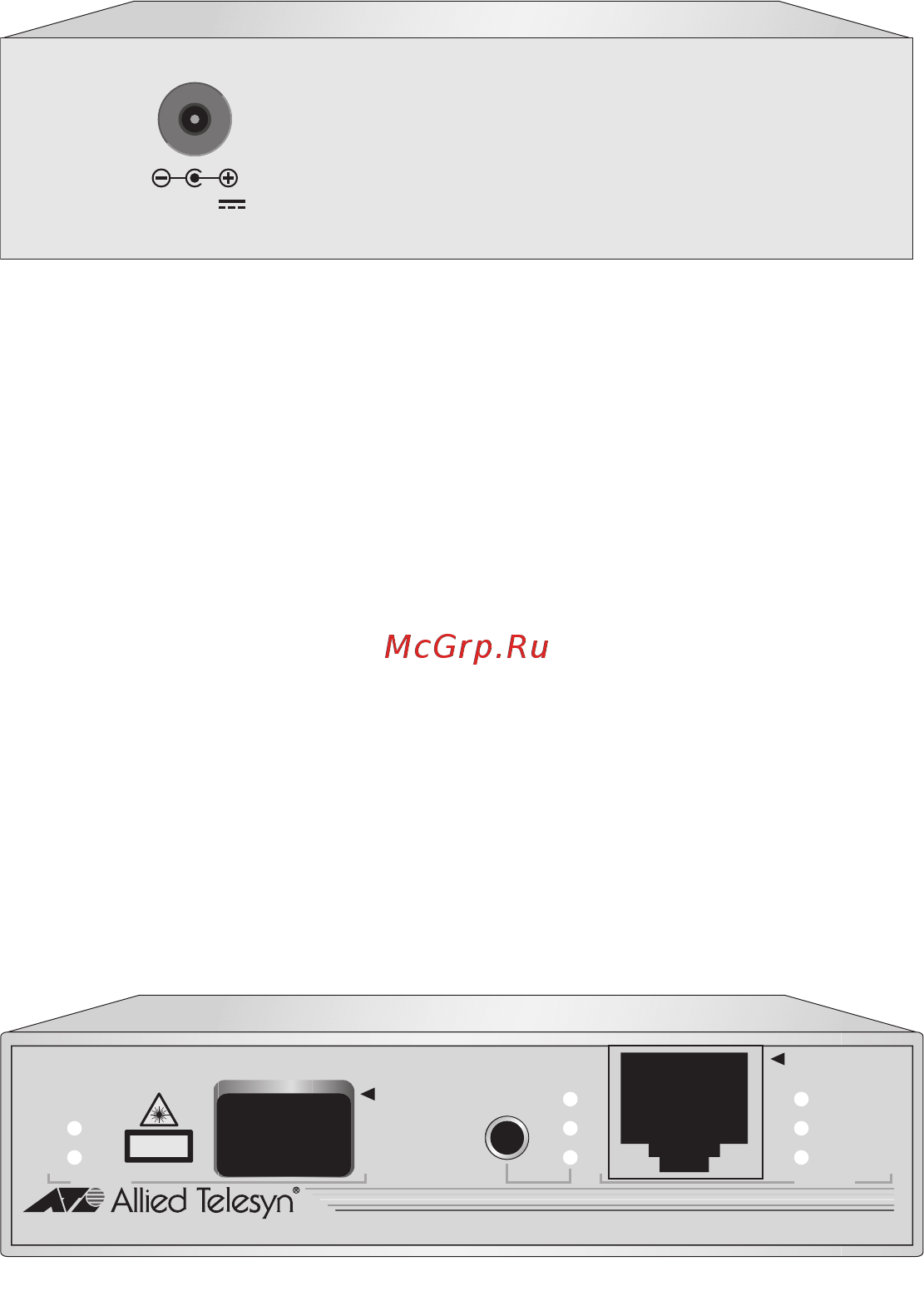

Рисунок 2. Задняя панель AT-MC1008/GB
Медиаконвертер AT-MC1008/SP
Характеристики медиаконвертера AT-MC1008/SP:
Один порт 1000Base-TX для витой пары
Один порт для подключаемого модуля 1000Base формата SFP
Одна кнопка для переключения режимов Link Test (LT),
MissingLink (ML) и Smart MissingLink (SML)
Восемь индикаторов состояния системы и портов
Один разъем для подключения питания постоянного тока от
адаптера
Внешний вид передней панели медиаконвертера AT-MC1008/SP
показан на рис.3.
Рисунок 3. Передняя панель AT-MC1008/SP
Внешний вид задней панели медиаконвертера AT-MC1008/SP
12VDC
359
358
AT-MC1008/SP
GIGABIT ETHERNET MEDIA CONVERTER
1000Base-T
PWR
LINK
ACT
ML
SML
LT
MODE
LINK
ACT
SFP
CLASS 1
LASER PRODUCT
1000Base
PORT 1
PORT 2
AUTO MDI/MDI-X
50654b.book Page 17 Monday, December 15, 2014 2:15 PM
