12
Инновационная техника будущего.
Яркий внешний вид.
Наряду с уникальной технологией Х2 для лучшего
комфорта и меньшего потребления энергии
модель Therm Х2 Profil c вентилем обладает
всеми атрибутами инновационного качества и
конструкции, характерными для отопительной
техники будущего. От высококачественного
экрана и интегрированной вентильной гарнитурой
с установленными в заводских условиях
значениями коэффициента k
v
.

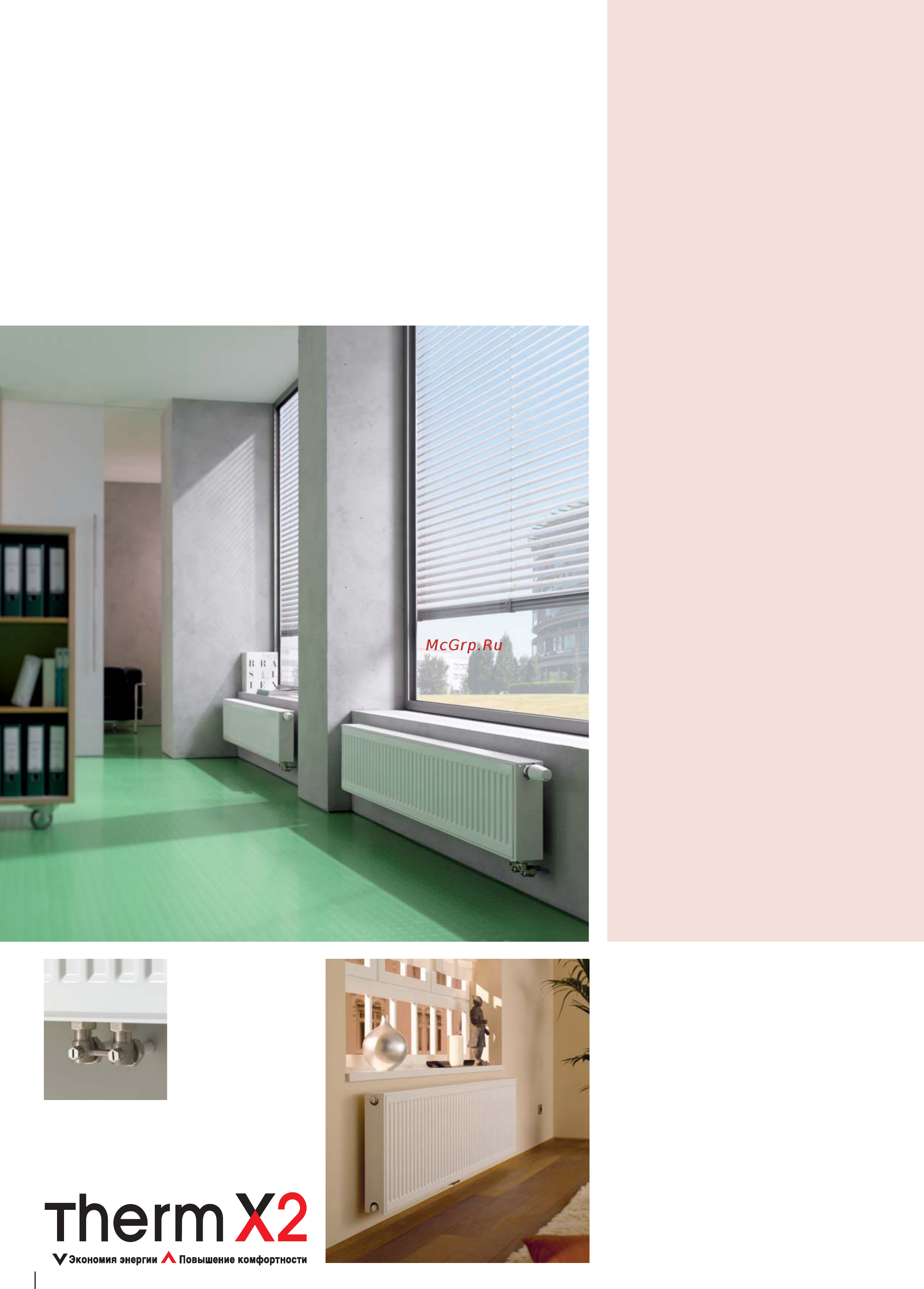

THERM X2 PROFIL-V
THERM X2 PROFIL-VM
В случае подключения
по центру тип радиатора
и размеры свободно
выбираются даже после
прокладки труб.
Therm X2 Profil-V
с боковым или центральным
подключением.
Прогрессивная вентильная техника.
Комплексная интеграция .
Каждая модель Therm Х2 имеет встроенную
вентильную гарнитуру. От мощности нагрева
зависит тип вентиля. Серийно поставляется
с нижним правым подключением, по желанию
и без дополнительных затрат – с левым нижним
подключением.
Оптимальная настройка в заводских условиях.
Экономия энергии и времени монтажа.
Фирма Kermi применяет технику преднастройки
с использованием значений величины k
v
, которые
отрегулированы на заводе для определенного
значения тепловой мощности, что обеспечивает
хорошую регулировку во всем диапазоне.
Радиатор потребляет только то количество
теплоносителя, которое необходимо для
удовлетворения потребностей в тепле.
С учетом всего процесса экономия составляет 6 %
энергии и 20 % электрической энергии для
привода насоса. В сочетании с инновационной
технологией X2 экономия энергии достигает 11%.
Кроме того, существенно облегчается монтаж
радиатора и, как правило, устраняет
необходимость гидравлического выравнивания
на месте монтажа.
Инновационный радиатор.
Индивидуальное качество Kermi.
W Уникальная технология Х2.
W Яркий индивидуальный
внешний вид.
W Встроенная вентильная гарнитура
с заводской преднастройкой значения k
v
.
W Подключение боковое правое или
левое / центральное.
W Верхняя крышка и боковой
экран входят в комплект
серийной поставки.
