14
THERM X2 PLAN-V/VM
THERM X2 PLAN-V
HYGIENE

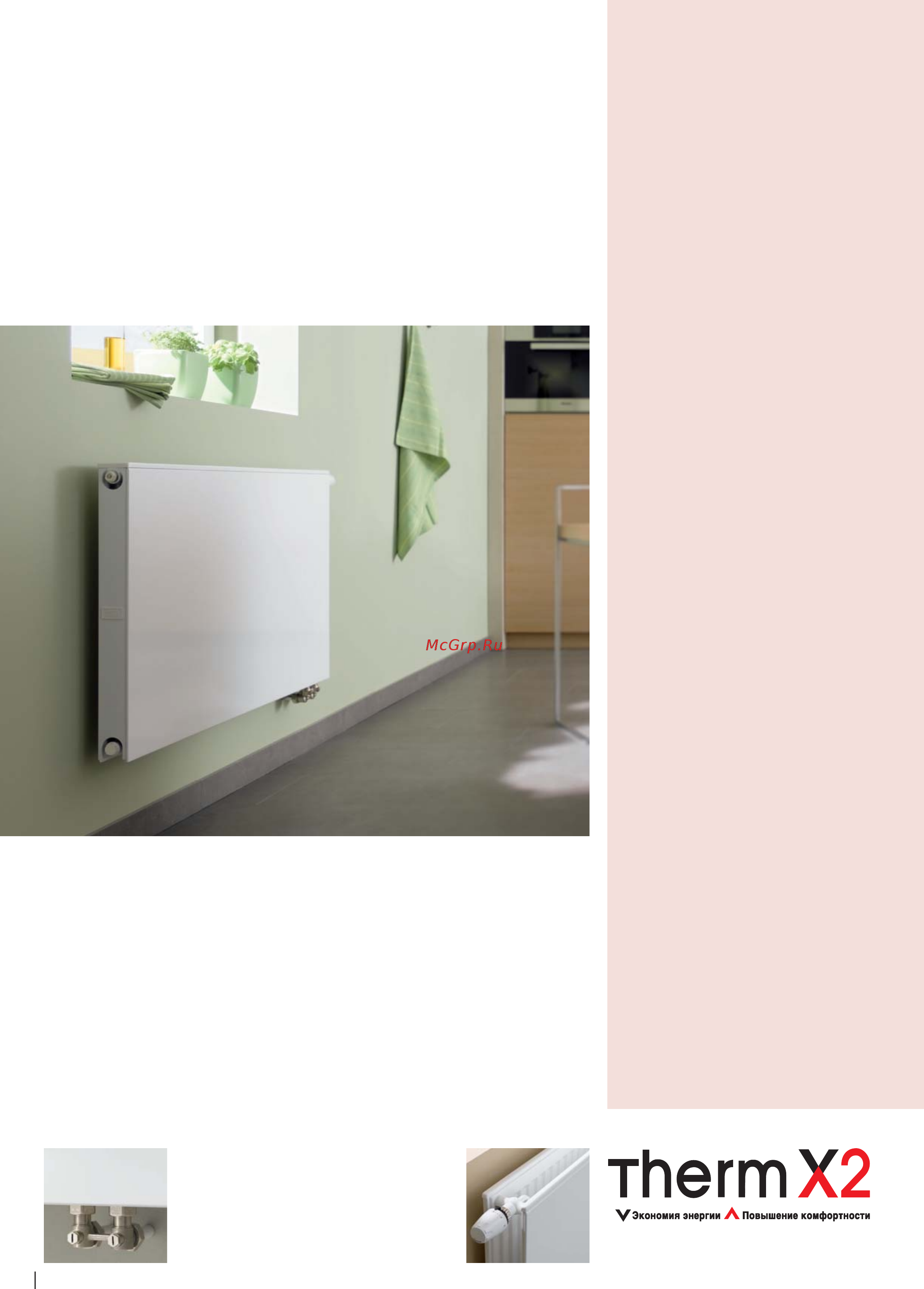

Therm X2 Plan-V
с боковым или центральным
подключением.
Therm X2 Plan-V Hygiene
с боковым подключением.
В случае подключения
по центру тип радиатора
и размеры свободно
выбираются даже после
прокладки труб.
Новая модель Тherm Х2, боковое
подключение.
Уникальная энергосберегающая техника
с привлекательным внешним видом. Яркий
блестящий дизайн радиаторов Therm X2 Plan-V
позволяет получать не только достаточно тепла
и комфорта в любом помещении, но и гармонично
вписывается в любой интерьер. Встроенный
вентиль настроен в заводских условиях на
необходимую тепловую мощность. Это служит
не только экономии потребляемой энергии, но
и устраняет необходимость выравнивания на
месте монтажа.
Therm X2 Plan-V Hygiene. Чистое решение для
специальных требований.
В отличие от моделей Plan данный тип радиаторов
не оборудован боковым и верхним экраном и
конвекторами. Подходят для быстрой, легкой и
удобной уборки, а также для создания климата без
содержания пыли в соответствии со специальными
гигиеническими требованиями, предъявляемыми в
лечебных заведениях. Данная конструкция имеет
подтверждение гигиенической экспертизы
независимой организации. Высококачественное
покрытие радиаторов Kermi устойчиво к
дезинфицирующим средствам, края закрыты
защитным профилем.
Прогрессивная полностью встроенная
вентильная техника.
Все модели Therm Х2 оснащены встроенной
вентильной гарнитурой. В зависимости от
тепловой мощности определяется нужный
тип вентиля. Серийно поставляется с нижним
правым подключением, по желанию и без
дополнительных затрат – с левым нижним
подключением.
Оптимальная настройка в заводских условиях.
Экономия энергии и времени монтажа.
Фирма Kermi применяет технику преднастройки
с использованием значения k
v
, которое
отрегулировано на заводе для определенного
значения тепловой мощности, что обеспечивает
хорошую регулировку во всем диапазоне.
Радиатор потребляет только то количество
теплоносителя, которое необходимо для
удовлетворения потребностей в тепле.
С учетом всего процесса экономия составляет
6 % энергии и 20 % электрической энергии для
привода насоса. В сочетании с инновационной
технологией X2 экономия энергии достигает 11%.
Кроме того, существенно облегчается монтаж
радиатора и, как правило, устраняет
необходимость гидравлического выравнивания
на месте монтажа.
Энергосберегающие радиаторы для
комфортного обогрева в сверх гладком
исполнении.
W Уникальная технология Х2.
W Гладкий блестящий передний экран.
W Установленная вентильная техника,
полностью встроенная.
W Подключение боковое правое /
левое или центральное.
W Гигиеничное исполнение по
специальному требованию.
W Верхняя крышка и боковой экран
входят в комплект серийной поставки.
