43
Крепление
МОНТАЖ РАЗДЕЛИТЕЛЬНОЙ ПРОБКИ THERM X2
В КОМПАКТНЫХ РАДИАТОРАХ
Использование разделительной пробки
Therm X2® возможно только в многослойных
компактных радиаторах с односторонней
или двусторонней подводкой. Пробка уста-
навливается в соединительной резьбе,
к которой присоединяется обратный трубо-
провод.
Внимание! Использование разделитель-
ной пробки при нижнем расположении
подающего и обратного трубопровода
недопустимо.

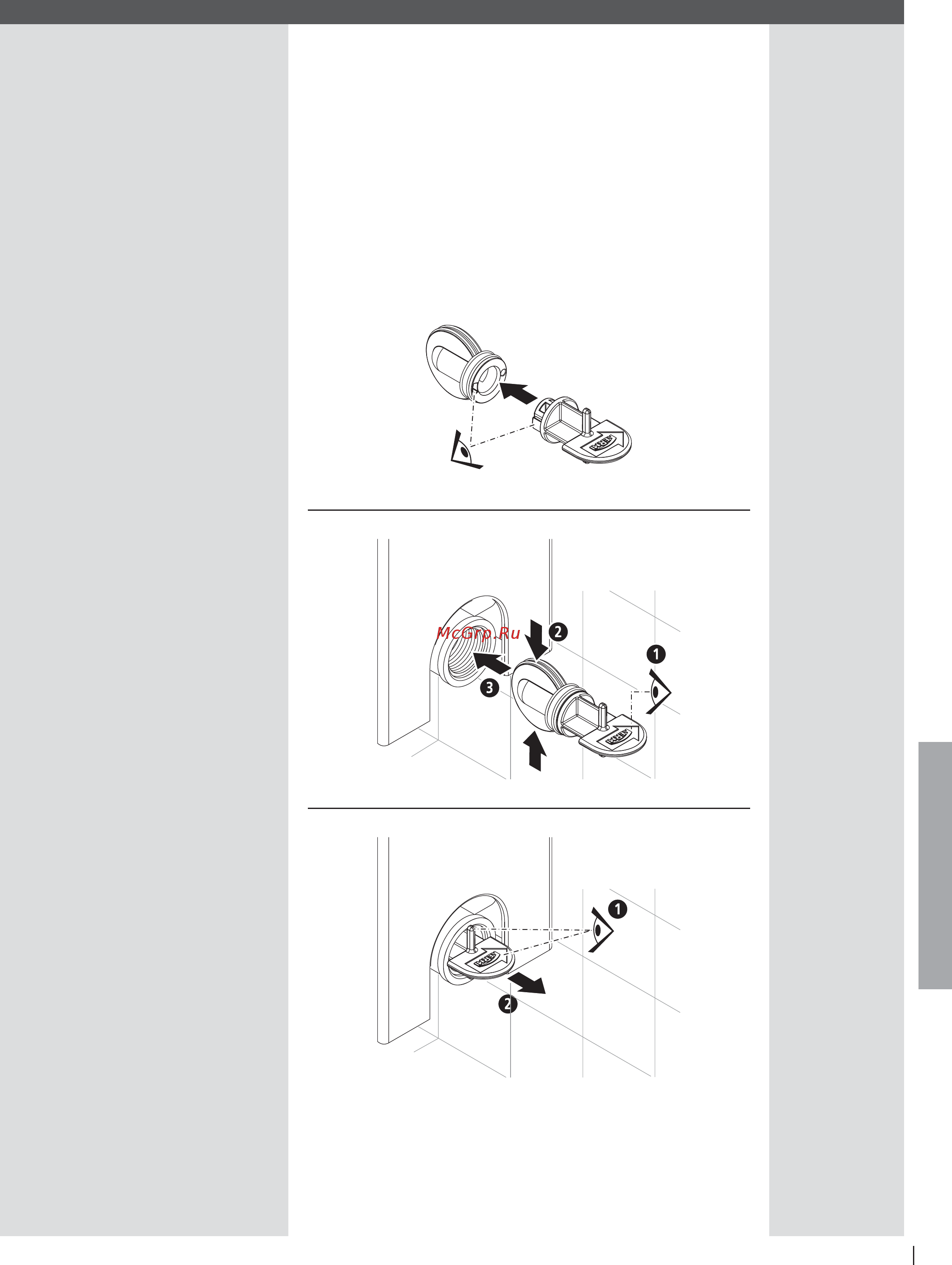

1. Надеть разделительную пробку в
правильном положении на монтажный
ключ до упора.
2. Проверить правильность положения
разделительной пробки и монтажного
ключа:
W Рукоятка в горизонтальном положении
W Стрелка указывает в направлении задней /
центральной нагревательной панели
Вставить разделительную пробку
в соединительную резьбу радиатора:
W Слегка сжать разделительную шайбу
W Делая легкие движения из стороны в
сторону, до упора ввести разделительную
пробку
3. Проверить правильность положения
монтажного ключа:
W Монтажный ключ вставлен до упора
W Рукоятка в горизонтальном положении
Вынуть монтажный ключ.
W Подключить радиатор к системе отопления
посредством соответствующих
подключений с учетом максимальной
глубины ввинчивания в соединитель-
ную резьбу 14 мм.
