МОНТАЖ РАЗДЕЛИТЕЛЬНОЙ ПРОБКИ
В ОДНОТРУБНЫХ СИСТЕМАХ
Руководство по монтажу
Использование разделительной пробки для
однотрубных систем возможно только в мно-
гослойных компактных радиаторах.
Разделительная пробка подходит для одно-
трубных вентилей с Ø погружной трубы
11–11,5 мм.
1. Приготовить необходимые
инструменты.
2. Надеть разделительную пробку
в правильном положении на
монтажный ключ до упора.
3. Проверить, проходит ли прямой или
обратный теплоноситель в месте креп-
ления однотрубного вентиля через
погружную трубу (см. данные произво-
дителя).
Проверить правильность положения
разделительной пробки и монтажного
ключа:
W Рукоятка в горизонтальном положении
(рис. 3a/3b)
W При прохождении обратного
теплоносителя через погружную трубу:
стрелка указывает в направлении задней /
центральной нагревательной панели
(рис. 3a)
W При прохождении подающего
теплоносителя через погружную трубу:
стрелка указывает в направлении
передней нагревательной панели (рис. 3b)

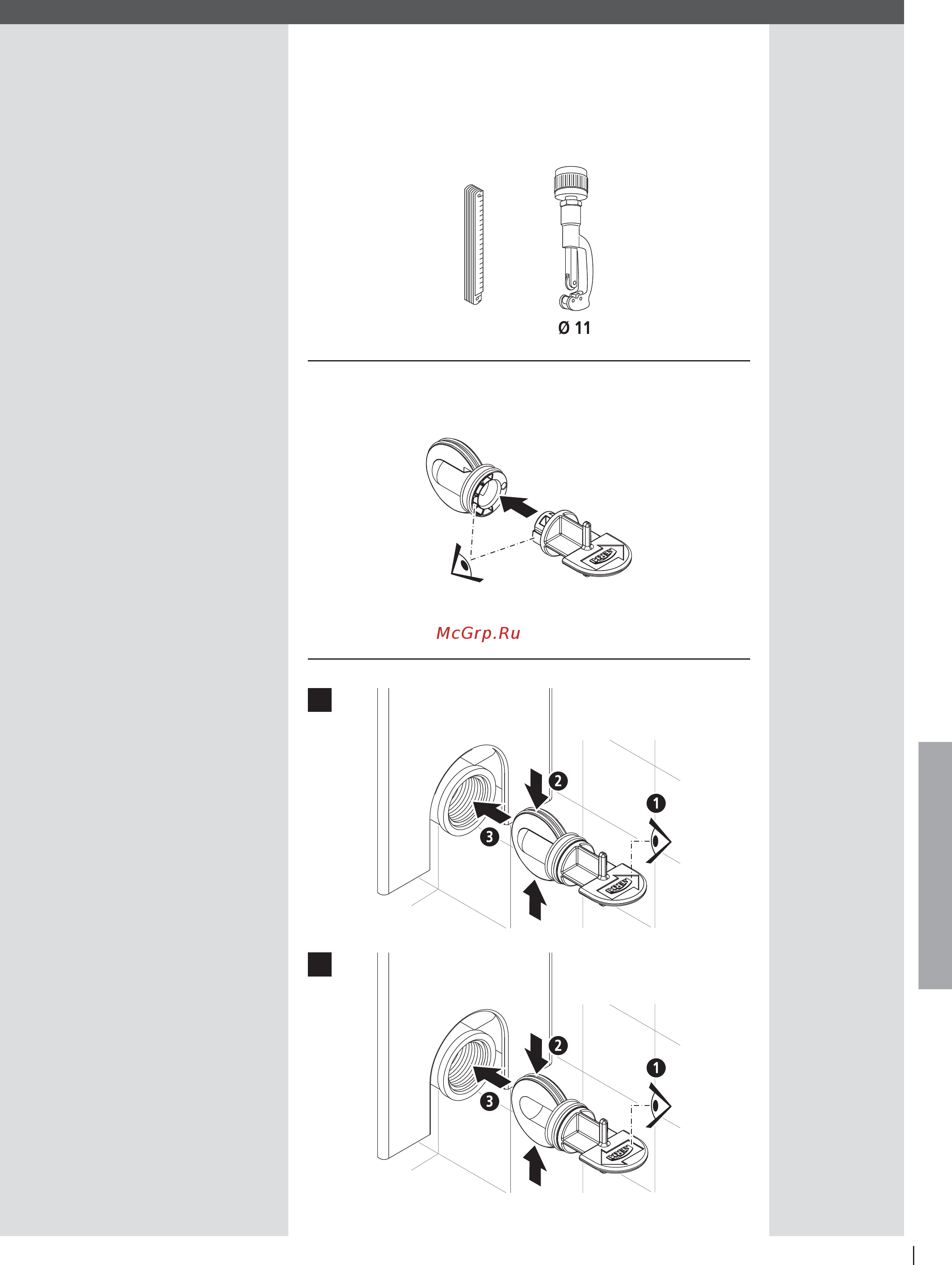

Вставить разделительную пробку
в соединительную резьбу радиатора
(рис. 3a/3b):
W Слегка сжать разделительную шайбу
W Делая легкие движения из стороны в
сторону, до упора ввести разделительную
пробку
3a
3b
Крепление
