53
Описание
Радиатор оборудован встроенной вентильной вставкой
Kermi V3K, настроенной в соответствии с тепловой мощностью
Энергоэкономичны, благодаря оптимальному потреблению
энергии в соответствии с DIN V 4701-10. При использовании
стандартной головки термостата (Ход поршня = 0,22 мм/К)
над диапазоном показателей k
v
до 0,40 образуется отклонение
регулировки меньшее или равное 1К. При использовании
стандартной головкой термостата (ход поршня = 0,44 мм/К)
в диапазоне показателей k
v
от 0,40 до 0,75 образуется разница
регулировки меньше или равное 1К.
1
2
3
4
5
10
20
падение давления Δp в кПа
падение давления Δp в мбар
падение давления в мм вод.столба
5 6 7 8 9 10 20 30 40 50 60 708090100 200 300 400 500
скорость потока m
•
в кг/час
10
20
30
40
50
100
200
100
200
300
400
500
1000
2000
VE 1
VE 1,5
VE 2
VE 2,5
VE 3
VE 3,5
VE 4
VE 4,5
VE 5
VE 5,5
VE 6
VE 6,5
VE 7
VE 7,5
VE 8
Вентильная вставка V3K F
Настройка 11,522,533,544,5
Показатель k
v
0,06 0,06 0,06 0,07 0,08 0,08 0,09 0,10
Цвет*
Вентильная вставка V3K F
Настройка 55,566,577,58
Показатель k
v
0,11 0,13 0,15 0,17 0,18 0,22 0,26
Цвет*
Желтый
ВЕНТИЛЬНАЯ АРМАТУРА ТОНКОЙ РЕГУЛИРОВКИ
ВЕНТИЛЕЙ ПЛОСКИХ РАДИАТОРОВ

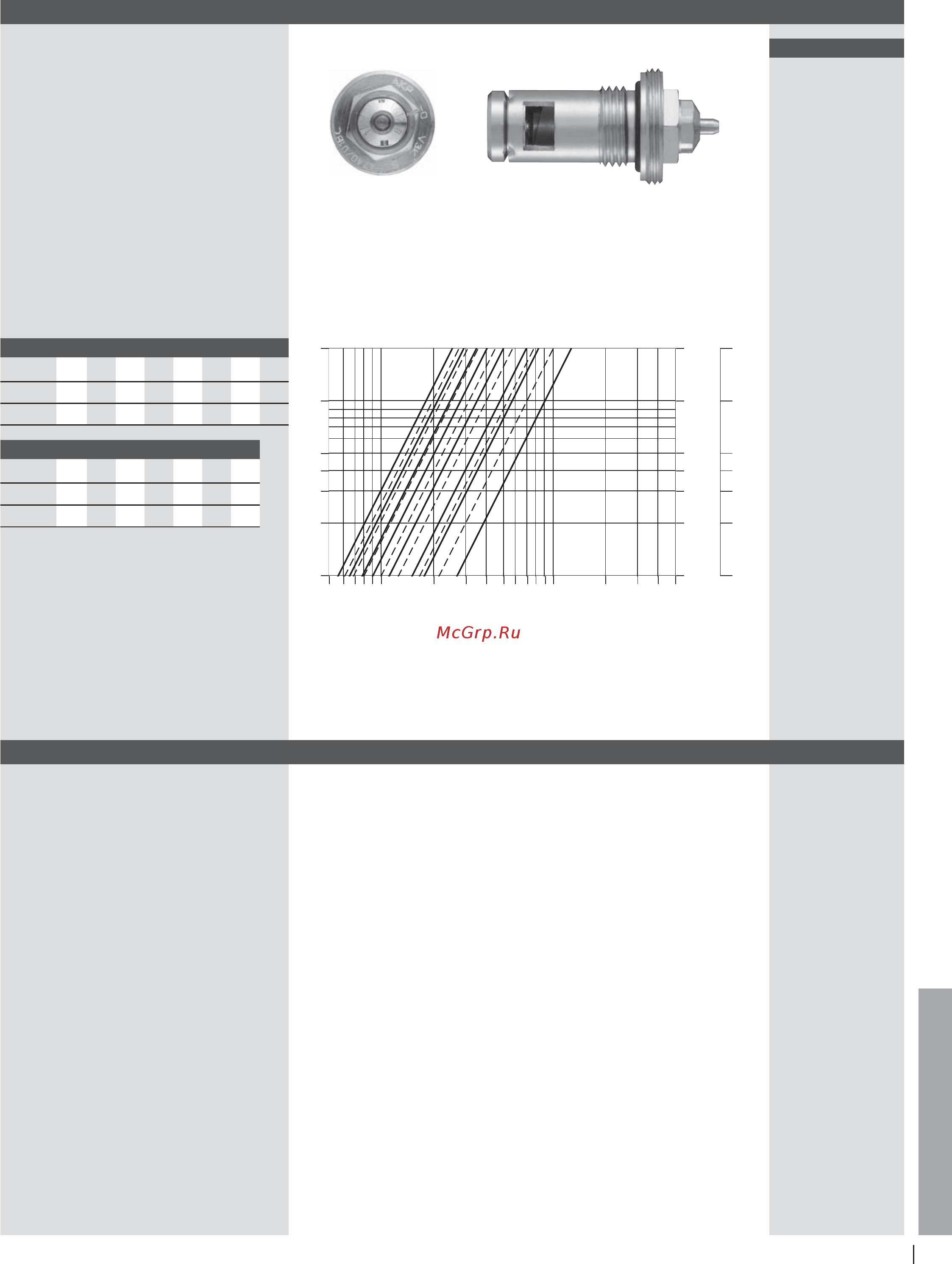

Вентильная арматура тонкой регулировки вентилей VЗK F
Термостатные
вентили с
предварительной
настройкой
соответствуют
требованиям EnEV
и в соответствии с
DIN 4701-10 могут
быть отрегулированы
с пропорциональным
отклонением 1 или 2 К.
Сертификация в соотв.
с нормой EN 215.
Примечание:
Примечание:
На этой диаграмме
потеря давления
приведена с учетом
самого вентиля.
Потерю давления
радиатора можно
определить по
диаграмме для
радиатора.
Вентильные радиаторы фирмы Кеrmi
могут оснащаться также вентилем тонкой
регулировки. Эта плавно регулируемая
вентильная вставка позволяет
осуществлять воспроизводимую
регулировку небольших объемов воды,
которые используются в первую очередь
в системах центрального отопления с
большим диапазоном температур.
Регулируемые величины показаны
на диаграмме.
Дополнительный блок для диапазона
регулировки 1 К для рекламных текстов
вентильных радиаторов Kermi.
Вы можете по желанию добавить это
дополнение в уже существующие
рекламные тексты Kermi.
Таблица показателей k
v
* оптическое обозначение показателя
k
v
заводской установки.
