42
Радиаторы Therm X2 Profil-K / Plan-K / Plan-K Hygiene
Радиаторы X2 Profil-V / Plan-V/ Plan-V-Hygiene
Радиаторы Therm X2 Profil-VM / Plan-VM
Ти п
Монтажная длина
Размер CРазмер B
10 400 165 100
10 500 - 2600 165 140
11 400 - 2600 85 85
12/20/22/30/33 400 100 100
12 / 20/22 / 30/ 33 500 - 2600 140 140
Ти п
Монтажная длина
Размер BРазмер А
10 400 100 100
10 500 - 3000 140 140
11 400 - 3000 85 85
12/20/22/30/33 400 100 100
12 / 20/ 22/ 30 / 33 500 - 3000 140 140
Ти п
Монтажная длина
Размер BРазмер А
10 400 165 100
10 500 - 3000 165 140
11 400 - 3000 85 85
12/20/22/30/33 400 100 100
12 / 20/ 22/ 30 / 33 500 - 3000 140 140
Вариант «вентиль
справа», как изобра-
жено.
Вариант «вентиль
слева» зеркальный.
* монт.выс.-59 к
модели Therm X2
Plan-K

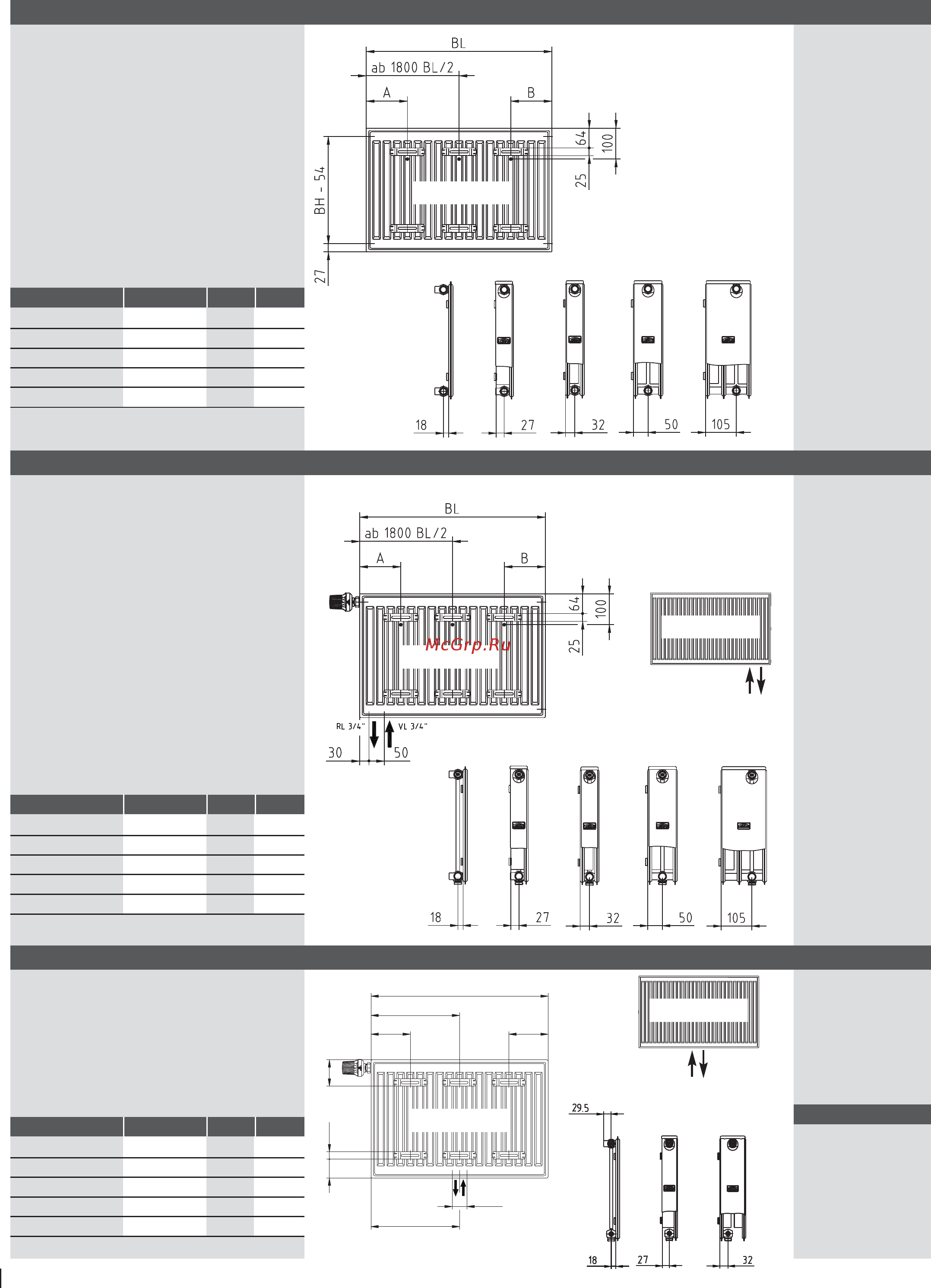

РАЗМЕРЫ ПОДКЛЮЧЕНИЙ
Вид сзади
VL RL
Вид спереди
Тип 10
Тип 10 Тип 11 Тип 12-33
Тип 11 Тип 12 Тип 20/22 Тип 30/33
Тип 10 Тип 11 Тип 12 Тип 20/22 Тип 30/33
*
Вид сзади
BL
ab 1800 BL/2
B
C
50
BL/2
VL 3/4“RL 3/4“
89
25
64
Вид сзади
VL RL
Вид спереди
Вариант «вентиль
справа» », как изобра-
жено.
Вариант «вентиль
слева» зеркальный.
Внимание!
В модели Therm X2 VM
подающий трубопро-
вод всегда расположен
справа, вне зависимо-
сти от расположения
вентиля.
