17
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
РАДИАТОРЫ VERTEO
Подключение
4 x 1/2" Внутренняя резьба снизу (тип 20/21/22)
2 x 1/2" Внутренняя резьба снизу (тип 10)
2 x 1/2" Внутренняя резьба сверху
Подключение возможно снизу и сверху.
50-ти миллиметровая центральная подводка снизу
(тип 20/21/22) позволяет установить вентильный блок.
Условия эксплуатации
Максимальная рабочая температура 110° С, макс.
рабочее давление 10 бар (контрольное давление
13 бар).
Объем поставки
Verteo с крепёжными накладками.
Поверхность окрашена методом порошковой окраски
с предварительной грунтовкой. Боковые экраны.
В комплект входят монтажные принадлежности
(настенный кронштейн, болты, дюбели, фиксатор,
звукоизолирующий держатель, воздухоотводчики
и заглушки).
Крепление
Крепится на 4 накладки.
Простой и быстрый монтаж с помощью настенного
кронштейна, входящего в комплект серийной поставки.
Возможна горизонтальная или вертикальная установка.
Окраска
Белый цвет Kermi (RAL 9016).
Цвет лакокрасочного покрытия из цветовой
гаммы Kermi.

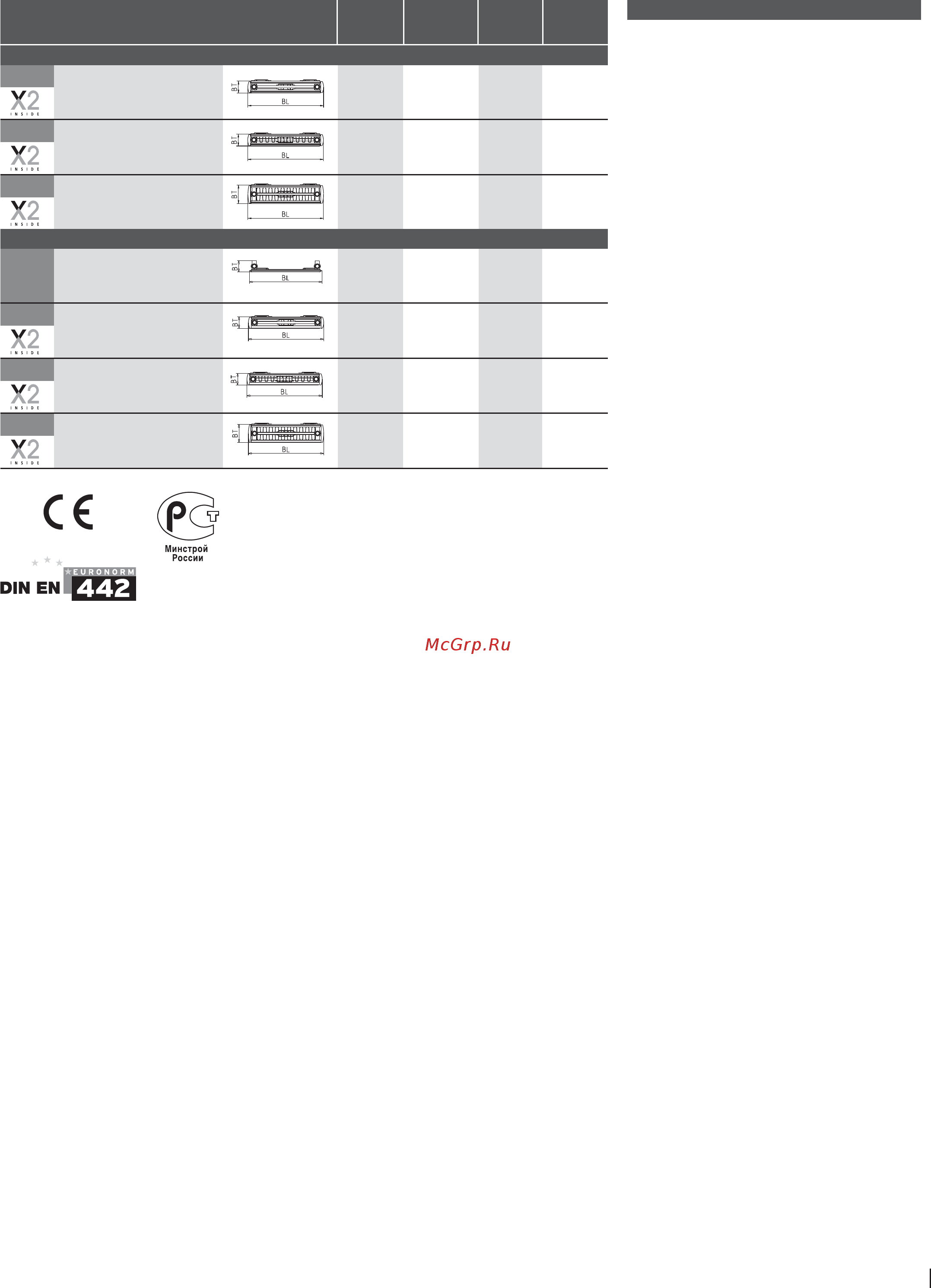

Краткое описание
артикула
Номер RAL
рег. знак
качества
Монтажная
высота
(мм)
Монтажная
длина
(мм)
Монтажная
ширина
(мм)
Verteo-Plan
Тип 20 Двухрядный.
Без конвектора. С облицовкой.
Последов. подключение панелей
0907 1600 - 2200 400 - 700 66
Тип 21 Двухрядный.
Один конвектор. С облицовкой.
Последов. подключение панелей
0908 1600 - 2200 400 - 700 66
Тип 22 Двухрядный.
Два конвектора. С облицовкой.
Последов. подключение панелей
0909 1600 - 2200 400 - 700 102
Verteo-Profil
Тип 10 Однорядный 0903 1600 - 2200 400 - 700 61
Тип 20 Двухрядный
Без конвектора. С облицовкой.
Последов. подключение панелей
0904 1600 - 2200 400 - 700 64
Тип 21 Двухрядный
Один конвектор. С облицовкой.
Последов. подключение панелей
0905 1600 - 2200 400 - 700 64
Тип 22 Двухрядный.
Два конвектора. С облицовкой.
Последов. подключение панелей
0906 1600 - 2200 400 - 700 100
Verteo-Plan/Verteo-Profil
