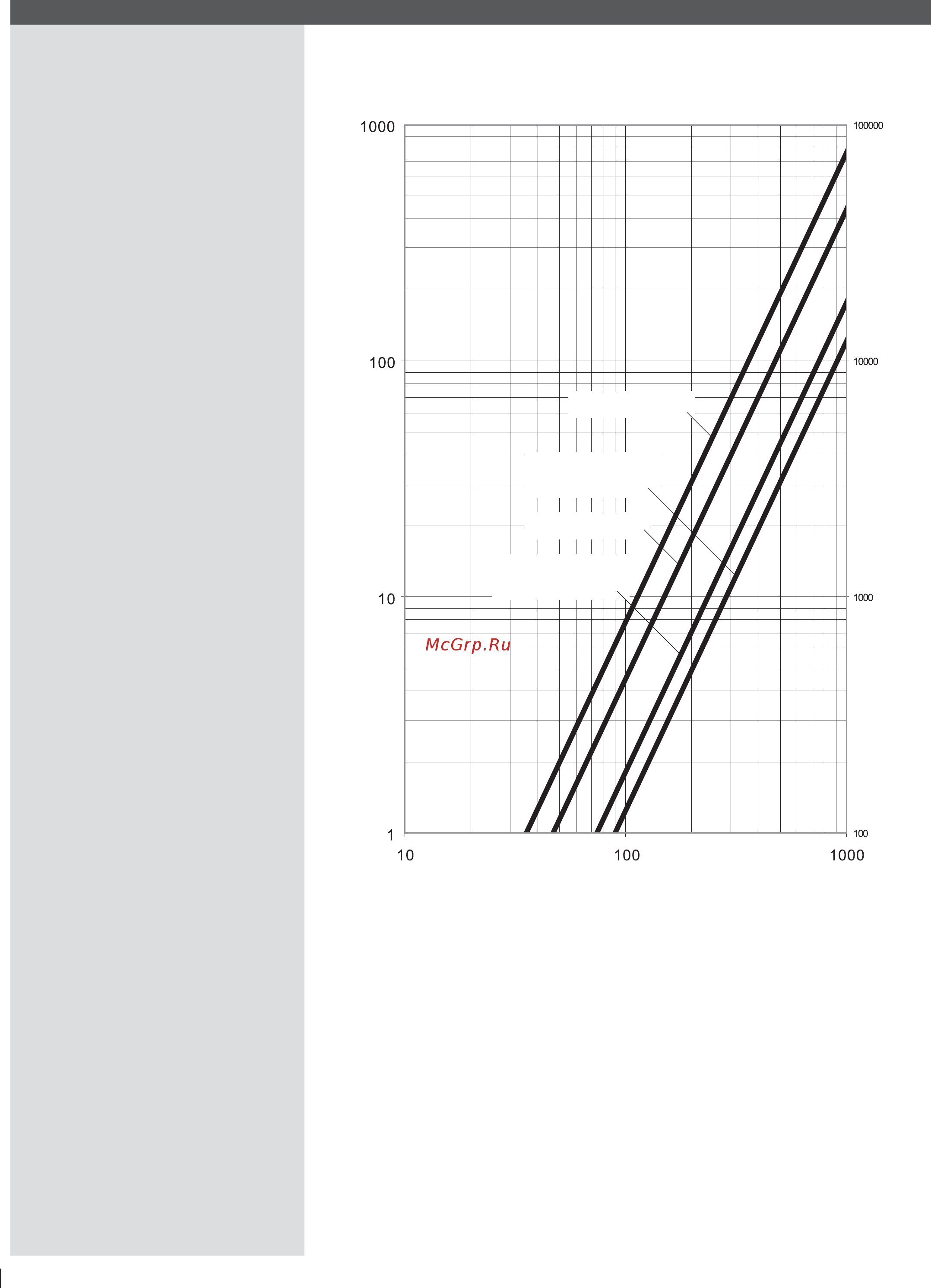

Номограмма расхода и потери давления для FK0, FTV, PK0, PTV, PH0
Данные потери давления компактных
радиаторов действительны для
подключения, когда подающая и
отводящая трубы находятся на одной
стороне.
Номограмма потерь давления на
вентильных радиаторах не отражает
потерь давления ни на вентиле,
ни на подключении.
ПОТЕРЯ ДАВЛЕНИЯ В ПЛОСКИХ РАДИАТОРАХ
Потеря давления Δp в мбар
Потеря давления Δp в (Па)
FK0/PK0 Тип 10/11
PH0 Тип 10
FTV/PTV Тип 10/11
FTV/PTV Тип 12-33
Потеря давления в плоских радиаторах
Расход m
•
в кг/ч
FK0 / PK0 Тип 12-33
PH0 Тип 20 / 30
