26
Подключение
W
Вентильные радиаторы Therm Х2 Plan:
наружная резьба 2 х G 3/4", стандартное
подключение справа, по желанию –
подключение слева, без наценки,
внутренняя резьба 3 х G 1/2" сбоку
W
Вентильные радиаторы Therm Х2 Plan
с центральным подключением:
наружная резьба 2 х G 3/4", стандартное
подключение справа, по желанию –
подключение слева, без наценки.
Подвод всегда слева, независимо от
положения вентильного клапана.
Одинаковое расстояние от
присоединительных втулок до стены –
у всех радиаторов.
W
Компактные радиаторы Plan:
внутренняя резьба 4 х G 1/2"
Дополнительно с вентильными
радиаторами:
W
Вентиль на заводе настроен на
заданную тепловую мощность с заранее
установленными показателями k
v
W
Заглушки и воздухоотводчики
установлены и уплотнены

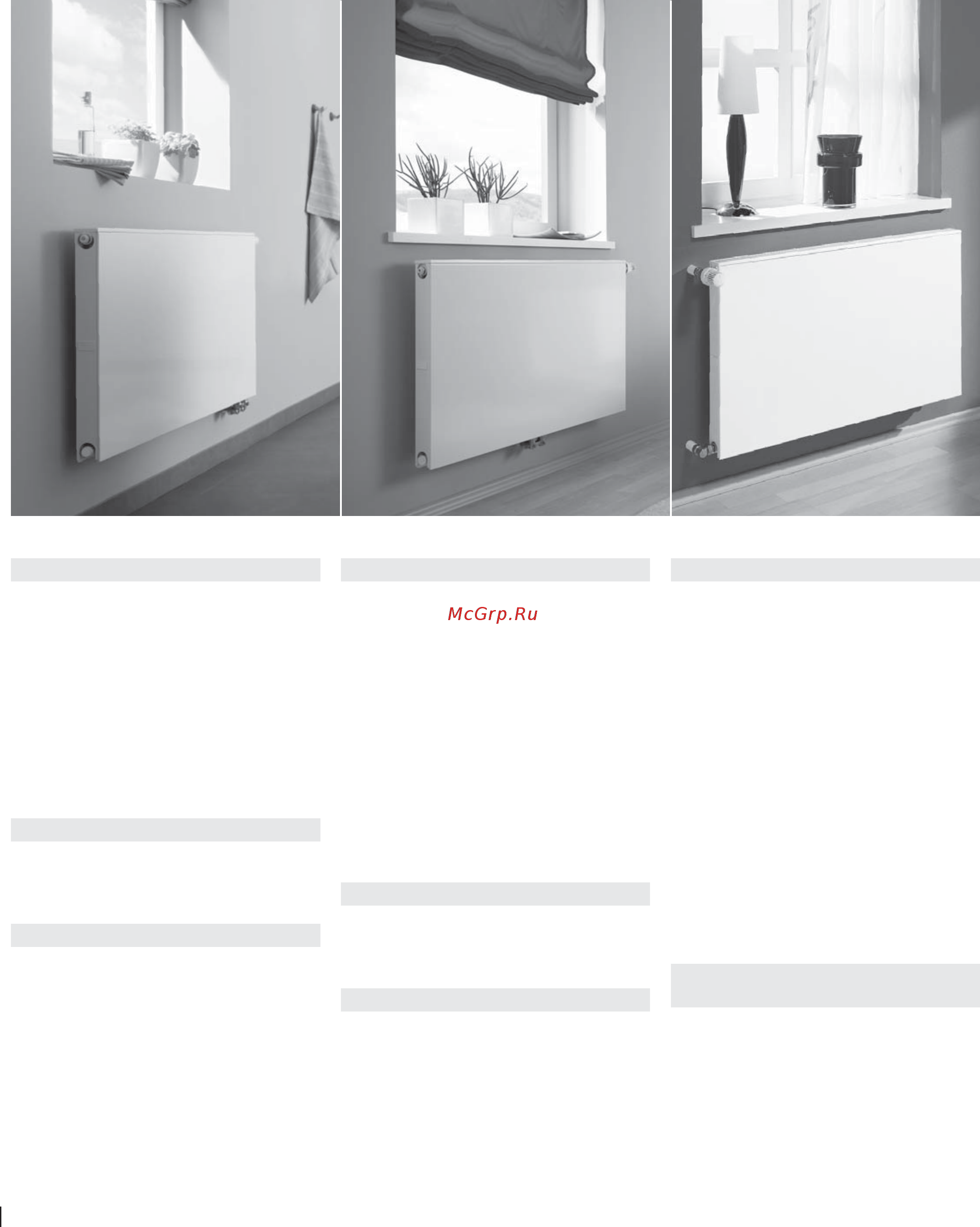

Вентильные радиаторы
Kermi Therm X2 Plan
Вентильные радиаторы
Kermi Therm X2 Plan c
центральным
подключением
Компактные радиаторы
Kermi Therm X2 Plan
THERM X2 PLAN-V/ -VM / -K
ОБЩЕЕ ОПИСАНИЕ
Примечание:
Необходимо соблюдать монтажные нормы и правила,
принятые в данной отрасли (условия эксплуатации,
качество воды).
Объем поставки
W
Радиаторы Therm X2 Plan с накладками
для крепления. Поверхность окрашена
методом порошковой окраски
с предварительной грунтовкой.
W
Верхний и боковые экраны (могут
сниматься для чистки), кроме Тип 10
(снимаются при чистке)
W
Угловые консоли, распорка, держатели,
вентиляционная крышка без наценки,
заглушки установлены.
Крепление
W
Крепится на 4 накладки до высоты
1605 мм и на 6 накладок, начиная
с высоты 1805 мм
Окраска
W
Блестящее двухслойное лаковое
покрытие, не выделяет вредных веществ
для окружающей среды, равномерное,
без капель
W
Соответствует DIN 55900-FWA:
обезжиренная поверхность, обработана
фосфатом железа, грунтована катодной
лакировкой по методу катофорезного
погружения и порошковым напылением
W
Стандарт: белый цвет Kermi (RAL 9016)
W
Окраска другим цветом - по запросу
Качество
W
Проверено RAL
W
Все радиаторы испытаны на
герметичность
W
Контрольное давление: 13,0 бар
W
Макс. рабочее давление: 10,0 бар
W
Макс. рабочая температура: 110° С
W
Сертификация согласно
DIN EN ISO 9001:2000
W
Монтажное исполнение соответствует
требованиям бывшего BAGUV
(Союза страхователей за счет
федерального бюджета).
Гарантия 5 лет
W
Действие гарантии распространяется
только на радиаторы, установленные
в закрытой системе отопления.
Упаковка
W
Готовое к монтажу изделие упаковано
в картон и запаяно в полиэтиленовую
плёнку
W
Для выполнения монтажа удалять
упаковку не требуется
