5 Установка
14 Руководство по установке и техническому обслуживанию ecoCOMPACT 0020183093_02

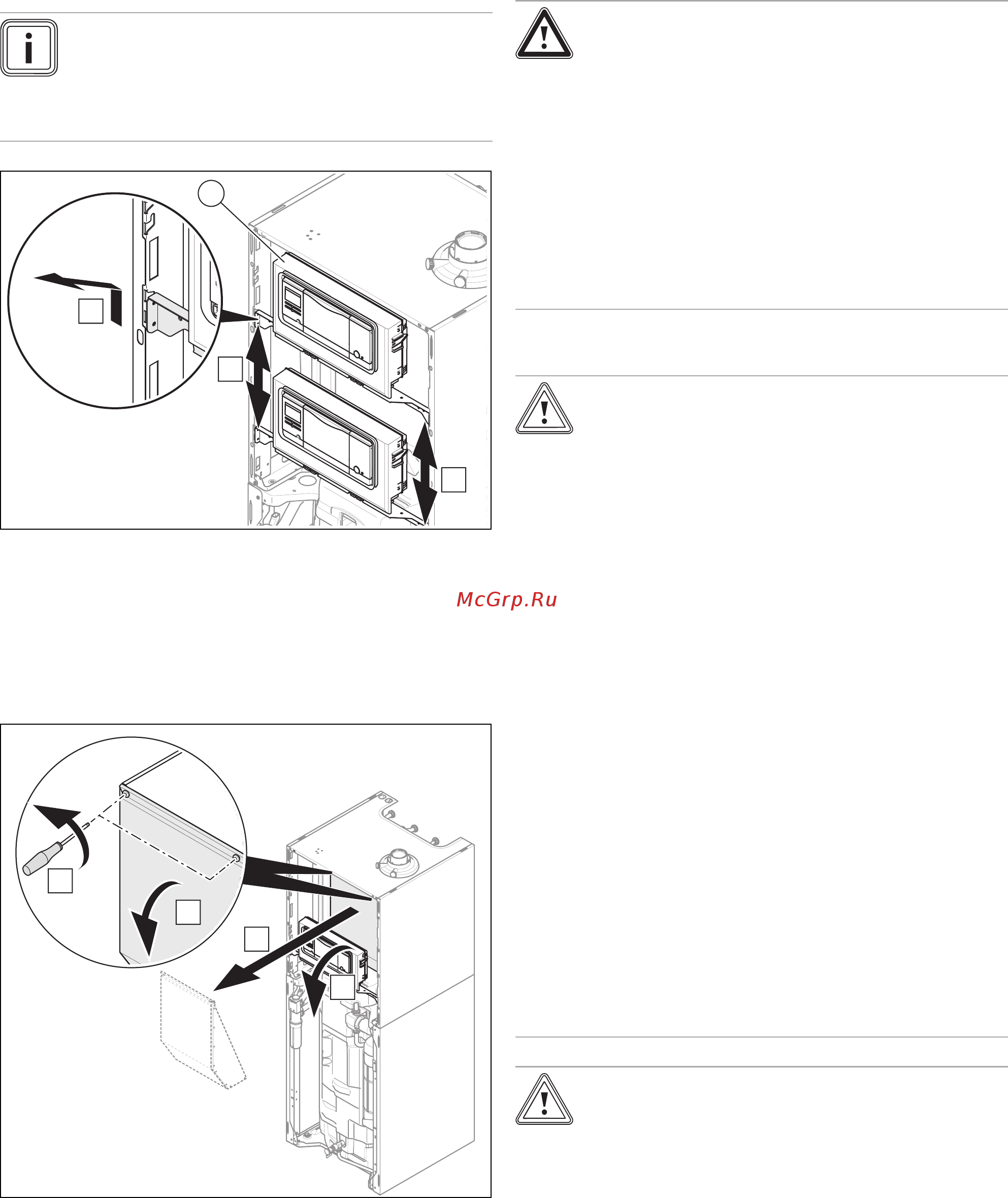

4.13 Перестановка распределительной коробки
в нижнее или верхнее положение
Указание
За счет перестановки распределительной ко-
робки в верхнее или нижнее положение облег-
чается доступ к различным компонентам при-
бора.
A
B
B
1
1. Сдвиньте распределительную коробку (1) вверх и
потяните ее на себя.
2. Переставьте распределительную коробку в желае-
мое положение.
4.14 Демонтаж/монтаж передней стенки
турбокамеры
C
B
D
A
▶ Выполните установку компонентов в обратной после-
довательности.
5 Установка
Опасность!
Опасность ошпаривания и/или риск ма-
териального ущерба из-за ненадлежа-
щей установки и вытекающей вследствие
этого воды!
Механические напряжения на присоедини-
тельных трубопроводах могут стать причи-
ной негерметичности.
▶ Выполните монтаж присоединительных
трубопроводов без механических на-
пряжений.
5.1 Подключения газа и воды
Осторожно!
Риск материального ущерба в резуль-
тате проверки герметичности газового
тракта!
Проверки герметичности газового тракта
при испытательном давлении >11 кПa
(110 мбар) могут привести к повреждению
газовой арматуры.
▶ Если при проверке герметичности га-
зового тракта под давлением оказы-
ваются также газопроводы и газовая
арматура в изделии, то используйте
макс. испытательное давление 11 кПa
(110 мбар).
▶ Если Вы не можете ограничить испы-
тательное давление величиной 11 кПa
(110 мбар), то перед проверкой герме-
тичности газового тракта закройте один
из газовых кранов, установленных пе-
ред изделием.
▶ Если при проверке герметичности га-
зового тракта был закрыт один из уста-
новленных перед прибором газовых за-
порных кранов, то, прежде чем открыть
его, сбросьте давление в газопроводе.
Осторожно!
Вероятность материального ущерба в
результате коррозии!
Не обладающие диффузионной плотно-
стью пластмассовые трубы системы отоп-
ления являются причиной попадания воз-
духа в греющую воду и коррозионного по-
вреждения в контурах теплогенератора и
изделия.
▶ При использовании в системе отоп-
ления не обладающих диффузионной
плотностью пластмассовых труб вы-
полните разделение системы, устано-
