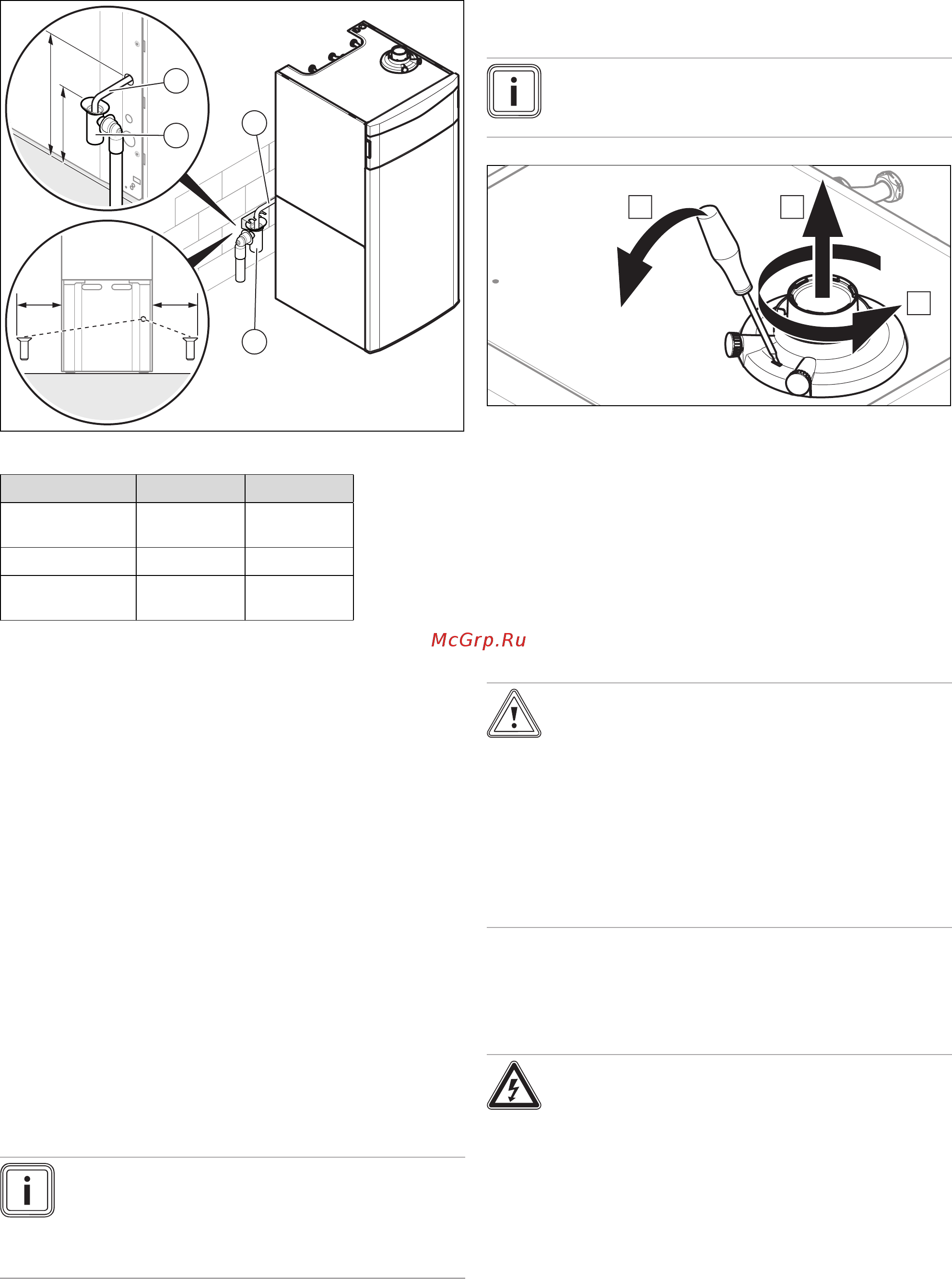

5 Установка
16 Руководство по установке и техническому обслуживанию ecoCOMPACT 0020183093_02
CC
2
1
1
2
B
A
Расстояния для подключения сифона
150L 200L
Макс. размер
(A)
720 мм 960 мм
Размер (B) 770 мм 1 010 мм
Макс. размер
(C)
300 мм 300 мм
При сгорании образуется конденсат. Сливная линия кон-
денсата направляет этот конденсат через воронку в при-
соединительный патрубок канализации.
▶ Используйте ПВХ или другой материал, который под-
ходит для отвода не нейтрализованного конденсата.
▶ Для отвода конденсата используйте трубопроводы
только из стойкого к коррозии материала.
▶ Если не возможно обеспечить подходящие матери-
алы, установите систему для нейтрализации конден-
сата.
▶ Подключите конденсатную трубку (1) к подходящему
сливному сифону (2).
▶ Убедитесь, что конденсат правильно стекает в слив-
ную линию.
5.3 Установка системы дымоходов
5.3.1 Подключаемые системы
дымоходов/воздуховодов
Используемые системы воздуховодов/дымоходов ука-
заны в прилагаемом руководстве по монтажу системы
воздуховодов/дымоходов.
Указание
Если изделие установлено в зоне безопасно-
сти 1 или 2, его эксплуатация должна обяза-
тельно осуществляться с забором воздуха не
из помещения.
5.3.2 Замена присоединительного элемента для
системы воздуховодов/дымоходов
Указание
Изделия серийно оснащаются присоедини-
тельным элементом Ø 60/100 мм.
A
B
C
1. Вставьте отвертку в шлицевое отверстие между
измерительными штуцерами.
2. Осторожно надавливайте на отвертку (A).
3. Поворачивайте соединительный элемент до упора
против часовой стрелки (B) и снимите его вверх (C).
4. Используйте новый присоединительный элемент.
Обращайте внимание на выступы-фиксаторы.
5. Поверните присоединительный элемент по часовой
стрелке до щелчка.
5.3.3 Монтаж системы дымоходов/воздуховодов
Осторожно!
Опасность отравления из-за утечки отхо-
дящих газов!
Консистентные смазки на основе мине-
ральных масел могут повредить уплотне-
ния.
▶ Для облегчения монтажа вместо
смазки используйте только воду или
обычное жидкое мыло.
▶ Смонтируйте систему дымоходов/воздуховодов в
соответствии с руководством по монтажу.
5.4 Электромонтаж
Опасность!
Опасность для жизни в результате по-
ражения электрическим током при не-
правильном выполнении электрического
подключения!
Неправильно выполненное электрическое
подключение может нарушить эксплуа-
тационную безопасность изделия и стать
причиной травм и материального ущерба.
▶ Выполняйте электромонтаж только в
том случае, если вы являетесь прошед-
шим обучение специалистом и облада-
ете соответствующей квалификацией.
