7 Ввод в эксплуатацию
20 Руководство по установке и техническому обслуживанию ecoCOMPACT 0020183093_02
6.2 Live монитор (коды состояния)
Меню → Live монитор
Коды состояния на дисплее сообщают текущее эксплуа-
тационное состояние изделия.
Коды состояния – обзор (→ страница 48)
6.3 Программы тестов
Кроме помощника запуска, для выполнения ввода в экс-
плуатацию, технического обслуживания и устранения не-
исправностей можно также вызывать программы тестов.
Меню → Уровень специалиста → Конфигурация котла
Там, помимо Меню функций, Самопроверка и Проверка
типа газа находятся также Программы тестов .
7 Ввод в эксплуатацию

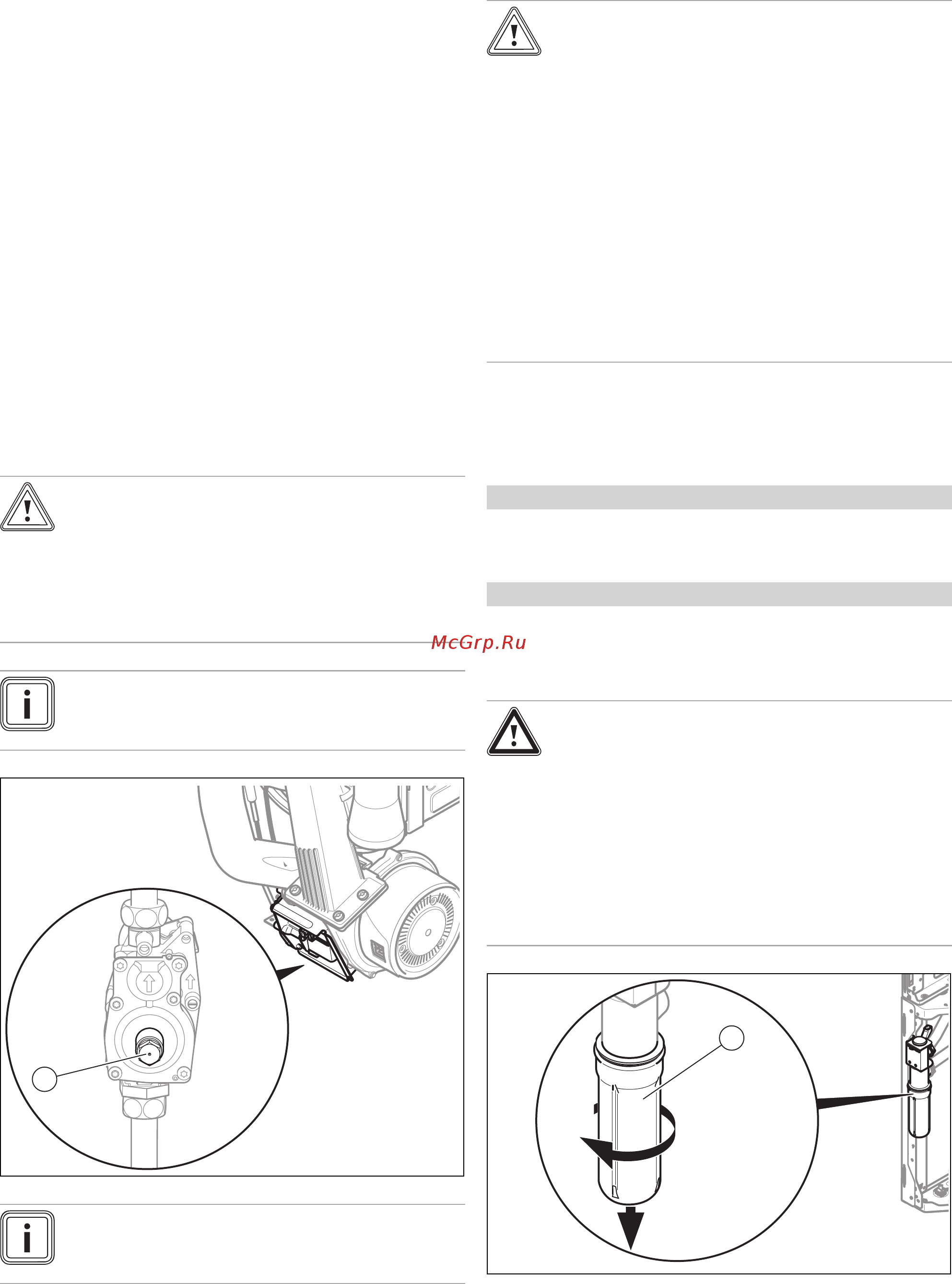

7.1 Проверка заводской настройки
Осторожно!
Вероятность материального ущерба в
результате недопустимой настройки!
▶ Ни в коем случае не изменяйте завод-
скую настройку регулятора давления
газа газовой арматуры.
Указание
Каждая поврежденная пломба должна быть
восстановлена.
1
Указание
Некоторые приборы оснащаются газовой ар-
матурой без регулятора давления (1).
Осторожно!
Функциональные нарушения или сокра-
щение срока службы изделия в резуль-
тате неправильной установки группы
газа!
Если исполнение изделия не соответ-
ствует местной группе газа, это приведет к
функциональным нарушениям или необхо-
димости досрочной замены компонентов
изделия.
▶ Перед вводом изделия в эксплуатацию,
сравните данные по группе газа на мар-
кировочной табличке с группой газа,
имеющейся на месте установки.
Обеспечиваемое изделием сгорание топлива проверено
на заводе-изготовителе. Изделие предварительно на-
строено на работу с группой газа, указанной на маркиро-
вочной табличке.
Условия: Исполнение изделия не соответствует местному типу газа
▶ Не вводите изделие в эксплуатацию.
▶ Измените вид газа в соответствии с системой.
Условия: Исполнение изделия соответствует местному типу газа
▶ Действуйте в соответствии со следующим описанием.
7.2 Наполнение конденсатного сифона
Опасность!
Опасность отравления из-за утечки отхо-
дящих газов!
Если сифон для конденсата пустой или
недостаточно заполнен, отходящие газы
могут выходить в воздух в помещении.
▶ Перед вводом изделия в эксплуатацию
наполните сифон для конденсата во-
дой.
1
1. Снимите нижнюю часть сифона (1), повернув байо-
нетный замок против часовой стрелки.
2. Наполните водой нижнюю часть сифона на 10 мм
ниже верхнего края.
