Устранение неполадок 10
0020183093_02 ecoCOMPACT Руководство по установке и техническому обслуживанию 35
– Остановите процесс разгрузки, как только анод-
ный вывод покажется над поверхностью воды.
2. Выкрутите магниевый защитный анод (1) из водо-
нагревателя и проверьте на сколько сильно он под-
вергся коррозии.
3. Если анод изношен более чем на 60%, замените
его.
4. Очистите накопитель горячей воды. (→ страница 35)
5. После выполненного контроля привинтите анод
снова к водонагревателю.
6. Затем наполните водонагреватель и проверьте,
герметично ли резьбовое соединение анода.
7. Удалите воздух из контура (→ страница 21).
9.13 Очистка накопителя горячей воды
Указание
Ввиду того, что очистка накопительной ем-
кости выполняется со стороны технической
воды, убедитесь, что используемые чистящие
средства соответствуют санитарным требова-
ниям.
1. Опорожните накопитель горячей воды.
2. Снимите защитный анод с водонагревателя.
3. Очистите внутреннюю часть водонагревателя
струей воды через отверстие для анода на
водонагревателе.
4. Сполосните достаточным количеством воды и дайте
воде, которая использовалась для очистки, стечь
через кран опорожнения водонагревателя.
5. Закройте кран опорожнения.
6. Установите защитный анод на водонагревателе.
7. Наполните водонагреватель водой и проверьте его
герметичность.

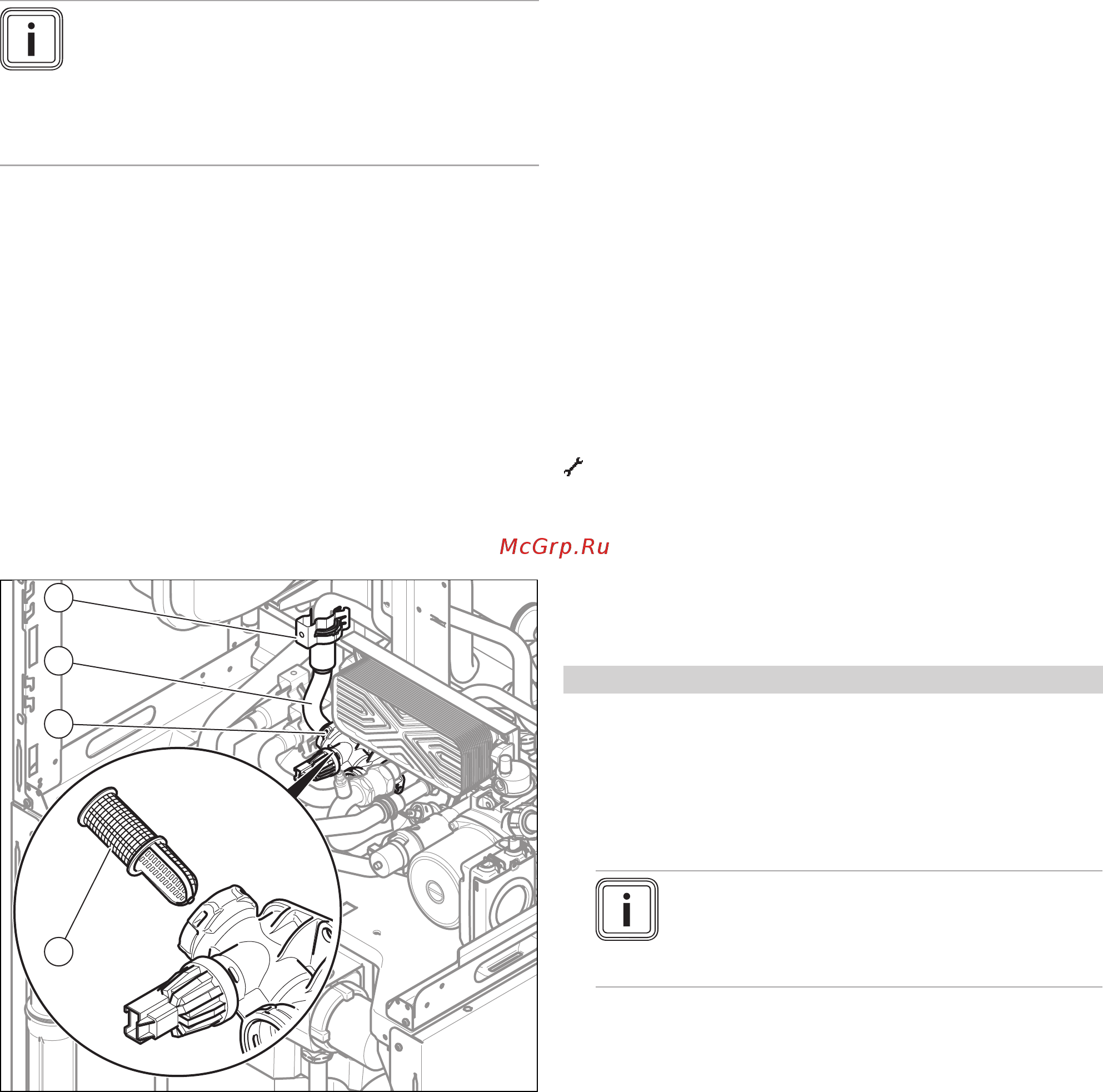

9.14 Очистка фильтра системы отопления
1
2
3
4
1. Опорожните отопительный контур прибора.
(→ страница 33)
2. Снимите крепежные зажимы (1) и (3).
3. Снимите патрубок (2).
4. Снимите фильтр системы отопления (4) и очистите
его.
5. Установите фильтр на место.
6. Замените уплотнения.
7. Установите патрубок и оба крепежных зажима на
прежние места.
8. Наполните прибор и удалите из него воздух и, если
необходимо, из системы отопления тоже.
9.15 Осмотр и техобслуживание
▶ Выполните все работы по осмотру и техническому
обслуживанию в последовательности, указанной в
таблице Обзор работ по осмотру и техническому об-
служиванию.
Работы по осмотру и техническому обслуживанию –
обзор (→ страница 47)
10 Устранение неполадок
Обзор кодов ошибок содержится в приложении.
Коды ошибки – обзор (→ страница 49)
10.1 Обращение к сервисному партнеру
Обращаясь к своему сервисному партнеру, назовите ему
по возможности следующее:
– отображаемый код ошибки (F.xx),
– отображаемый статус прибора (S.xx) в Live монитор .
10.2 Вызов сервисных сообщений
Если на дисплее отображается символ техобслуживания
, это свидетельствует о наличии сервисного сообще-
ния.
Символ техобслуживания появляется, например, после
окончания настроенного межсервисного интервала. Из-
делие не находится в режиме ошибки.
▶ Для получения более подробной информации по сер-
висному сообщению вызовите Live монитор .
Условия: Отображается S.40
Изделие находится в режиме обеспечения комфорта.
После выявления неполадки изделие продолжает рабо-
тать с ограниченным уровнем комфорта.
▶ Для определения неисправности компонента счи-
тайте содержимое памяти ошибок .
Указание
При отсутствии сообщения об ошибке че-
рез определенное время изделие снова пе-
реходит в нормальный режим.
