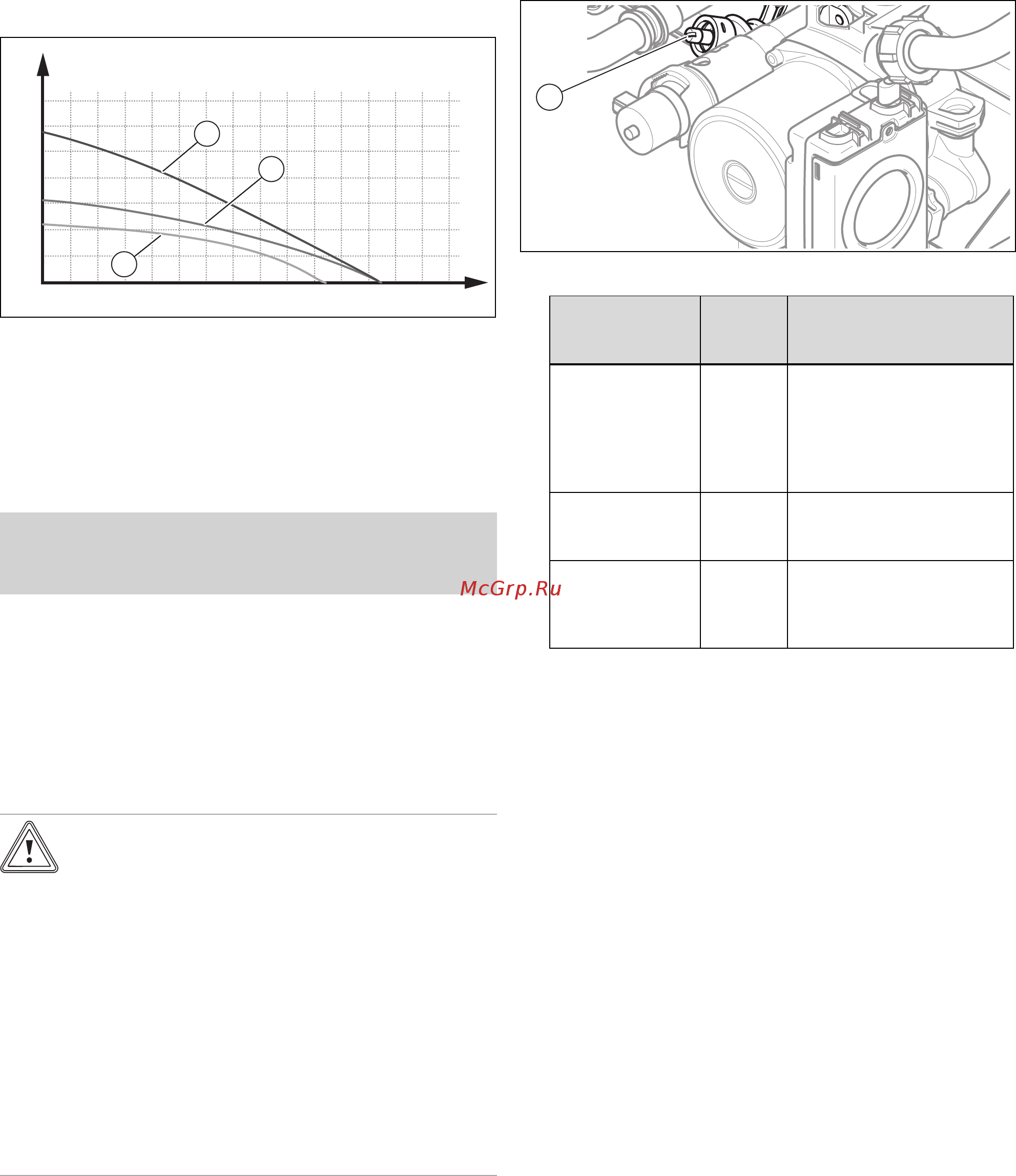

9 Осмотр и техобслуживание
30 Руководство по установке и техническому обслуживанию ecoCOMPACT 0020183093_02
8.8.1.3 Характеристика насоса для 30 кВт
60
70
50
40
30
20
10
0 500 1000 1500
A
B
3
1
2
1 Байпас закрыт / Vmax
/ код d.14 = 0
2 Байпас открыт / Vmin /
код d.14 = 0
3 Заводская настройка
/ Vmax / Code d14=0
A Расход в контуре (л/ч)
B Имеющееся давление
(кПа)
8.8.2 Регулировка перепускного клапана
Действительность: Россия
ИЛИ Белоруссия
ИЛИ Молдова
Давление регулируется в диапазоне от 17 кПa (0,17 бар)
до 35 кПa (0,35 бар). Предустановленное значение нахо-
дится на уровне около 30 кПa (0,30 бар) (среднее поло-
жение).
С каждым оборотом регулировочного винта давление из-
меняется примерно на 1 кПa (0,01 бар). При вращении по
часовой стрелке оно растет, а против часовой - падает.
Осторожно!
Опасность материального ущерба в ре-
зультате неправильной настройки высо-
копроизводительного насоса
Если давление повышается посредством
перепускного клапана (вращение вправо),
то при настроенной производительности
насоса с показателем менее 100 %, то экс-
плуатация может сопровождаться сбоями
в работе.
▶ В этом случае установите мощность
насоса через код диагностики D.014
равной 5 (100 %).
▶ Демонтируйте переднюю облицовку. (→ страница 13)
1
▶ Отрегулируйте давление регулировочным винтом (1).
Положение ре-
гулировочного
винта
Давле-
ние
Примечание / примене-
ние
Правый упор
(поворот до
упора вниз)
35 кПа
(0,35 бар)
Если радиаторы при за-
водской настройке недо-
статочно нагреваются. В
этом случае нужно уста-
новить насос на макс. сту-
пень.
Среднее поло-
жение (5 оборо-
тов влево)
30 кПа
(0,30 бар)
Заводские настройки
Из среднего по-
ложения еще
5 оборотов
влево
17 кПа
(0,17 бар)
При возникновении шумов
в радиаторах или радиа-
торных клапанах
▶ Смонтируйте переднюю облицовку.
8.9 Передача изделия эксплуатирующей
стороне
1. После завершения установки наклейте прилагаемую
наклейку 835593 на языке пользователя на перед-
нюю сторону изделия.
2. Объясните эксплуатирующей стороне расположение
и принцип работы защитных устройств.
3. Объясните эксплуатирующей стороне порядок обра-
щения с изделием. Ответьте на ее вопросы. В осо-
бенности обратите внимание эксплуатирующей сто-
роны на указания по технике безопасности, которые
она должна соблюдать.
4. Объясните эксплуатирующей стороне о необходи-
мости технического обслуживания изделия с указан-
ной периодичностью.
5. Передайте эксплуатирующей стороне на хранение
все руководства и документацию на изделие.
6. Объясните эксплуатирующей стороне предпринятые
меры по обеспечению подачи воздуха на горение
и отвода отходящих газов и укажите, что ей запре-
щено вносить в конструкцию какие-либо изменения.
9 Осмотр и техобслуживание
▶ Выполните все работы по осмотру и техническому
обслуживанию в последовательности, указанной в
таблице Обзор работ по осмотру и техническому об-
служиванию.
