9 Осмотр и техобслуживание
32 Руководство по установке и техническому обслуживанию ecoCOMPACT 0020183093_02
Опасность!
Опасность для жизни и риск материаль-
ного ущерба из-за горячих отходящих
газов!
Прокладка, теплоизоляция и самоконт-
рящиеся гайки на фланце горелки не
должны иметь повреждений. В противном
случае может произойти утечка горячих
газов, которые могут нанести травмы и
причинить материальный ущерб.
▶ После каждого отсоединения фланца
горелки заменяйте прокладку.
▶ После каждого отсоединения фланца
горелки заменяйте самоконтрящиеся
гайки на фланце горелки.
▶ Если теплоизоляция на фланце го-
релки или на задней стенке теплооб-
менника имеют признаки повреждений,
то замените теплоизоляцию.
1. Выключите изделие с помощью кнопки включения и
выключения.
2. Перекройте газовый запорный кран.
3. Демонтируйте переднюю облицовку. (→ страница 13)
4. Откройте блок электроники в направлении на себя.
5. Демонтируйте переднюю стенку турбокамеры.
(→ страница 14)
1
2
3

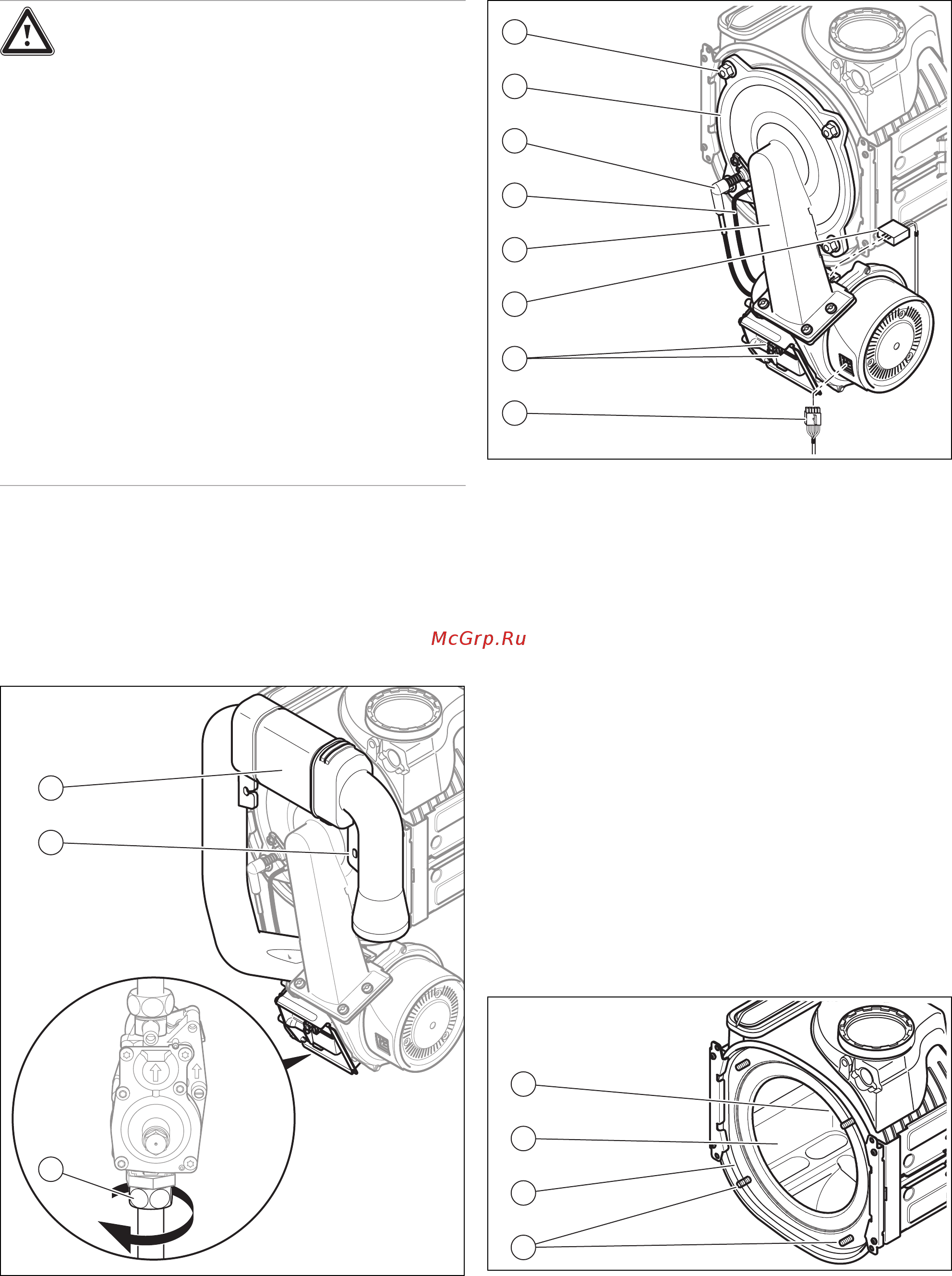

6. Открутите крепежный винт (2) и снимите воздухоза-
борную трубу (1) со всасывающего патрубка.
7. Открутите накидную гайку (3) на газовой арматуре.
1
2
3
4
5
6
8
7
8. Отсоедините штекер кабеля розжига (3) и заземля-
ющего кабеля (4) от электрода розжига.
9. Отсоедините штекер (8) от мотора вентилятора,
нажав на выступ замка.
10. Отсоедините штекер (7) от газовой арматуры.
11. Отсоедините штекер (6) от сопла Вентури, нажав на
выступ замка.
12. Открутите четыре гайки (1).
13. Извлеките узел компактного термомодуля (2) из
теплообменника.
14. Проверьте горелку и теплообменник на поврежде-
ния и загрязнения.
15. При необходимости очистите или замените детали
в соответствии со следующими разделами.
16. Установите новое уплотнение дверцы горелки.
17. Проверьте теплоизоляцию на дверце горелки. Об-
наружив признаки повреждений, замените тепло-
изоляцию.
9.6 Очистка теплообменника
1. Примите меры защиты откинутой вниз распредели-
тельной коробки от брызг воды.
1
2
3
4
2. Четыре гайки резьбовых шпилек (4) ни в коем слу-
чае нельзя ослаблять или затягивать.
3. Очистите нагревательную спираль (2) теплообмен-
ника (3) водой или, если необходимо, уксусом (мак-
симальное содержание кислоты 5%). Подождите
