Ввод в эксплуатацию 7
0020183093_02 ecoCOMPACT Руководство по установке и техническому обслуживанию 25
◁ 3-ходовой клапан перемещается в среднее поло-
жение, насосы не работают и прибор не перехо-
дит к работе в режиме отопления.
3. Соблюдайте инструкции по теме Подготовка грею-
щей воды (→ страница 23).
4. В соответствии с требованиями соедините кран за-
полнения системы отопления на соединительной
арматуре с линией горячего водоснабжения, если
возможно с краном холодной воды.
5. Подайте воду в отопительный контур.
6. Откройте все термостатические вентили радиато-
ров.
7. Проверьте, открыты ли запорный краны подающей и
обратной линии системы отопления.
8. Медленно открывайте кран для заполнения и опо-
рожнения котла, чтобы вода поступила в отопитель-
ный контур.
9. Удалите воздух из самого верхнего радиатора и
подождите, пока в вытекающей из вентиля для вы-
пуска воздуха воде не будет пузырьков воздуха.
10. Удаляйте воздух из других радиаторов, пока си-
стема отопления не наполнится полностью водой.
11. Перекройте все вентили для выпуска воздуха.
12. Наполняйте систему до тех пор, пока не будет до-
стигнуто требуемое давление наполнения.
13. Закройте кран для заполнения и опорожнения
котла, а также кран холодной воды.
14. Проверьте все подключения и всю систему на при-
сутствие негерметичностей.
15. Для удаления воздуха из системы отопления выбе-
рите тестовую программу P.00.
◁ Прибор не включается, внутренний насос ра-
ботает с перерывами и обеспечивает удаление
воздуха из контура.
◁ На дисплее отображается давление наполнения
системы отопления.
16. Для надлежащего удаления воздуха убедитесь, что
давление наполнения системы отопления выше
минимального давления наполнения.
– Минимальное давление наполнения системы
отопления: 80 кПа
Указание
Тестовая программа P.00 выполняется
7,5 минут в контуре горячей воды и
2,5 минуты в отопительном контуре.
По завершении наполнения давление на-
полнения системы отопления должно как
минимум на 20 кПа (0,2 бар) превышать
противодавление расширительного бака
(ADG) (P
Система
≥ P
ADG
20 кПа (0,2 бар)).
17. Если после завершения тестовой программы P.00 в
системе отопления находится слишком много воз-
духа, запустите тестовую программу снова.
18. Проверьте, все ли подключения герметичны.
7.13 Наполнение системы горячего
водоснабжения и удаление из нее воздуха
1
1. Откройте запорный вентиль холодной воды на изде-
лии.
2. Наполните систему горячего водоснабжения, открыв
вентили разбора горячей воды и дождавшись, пока
из них не пойдет вода.

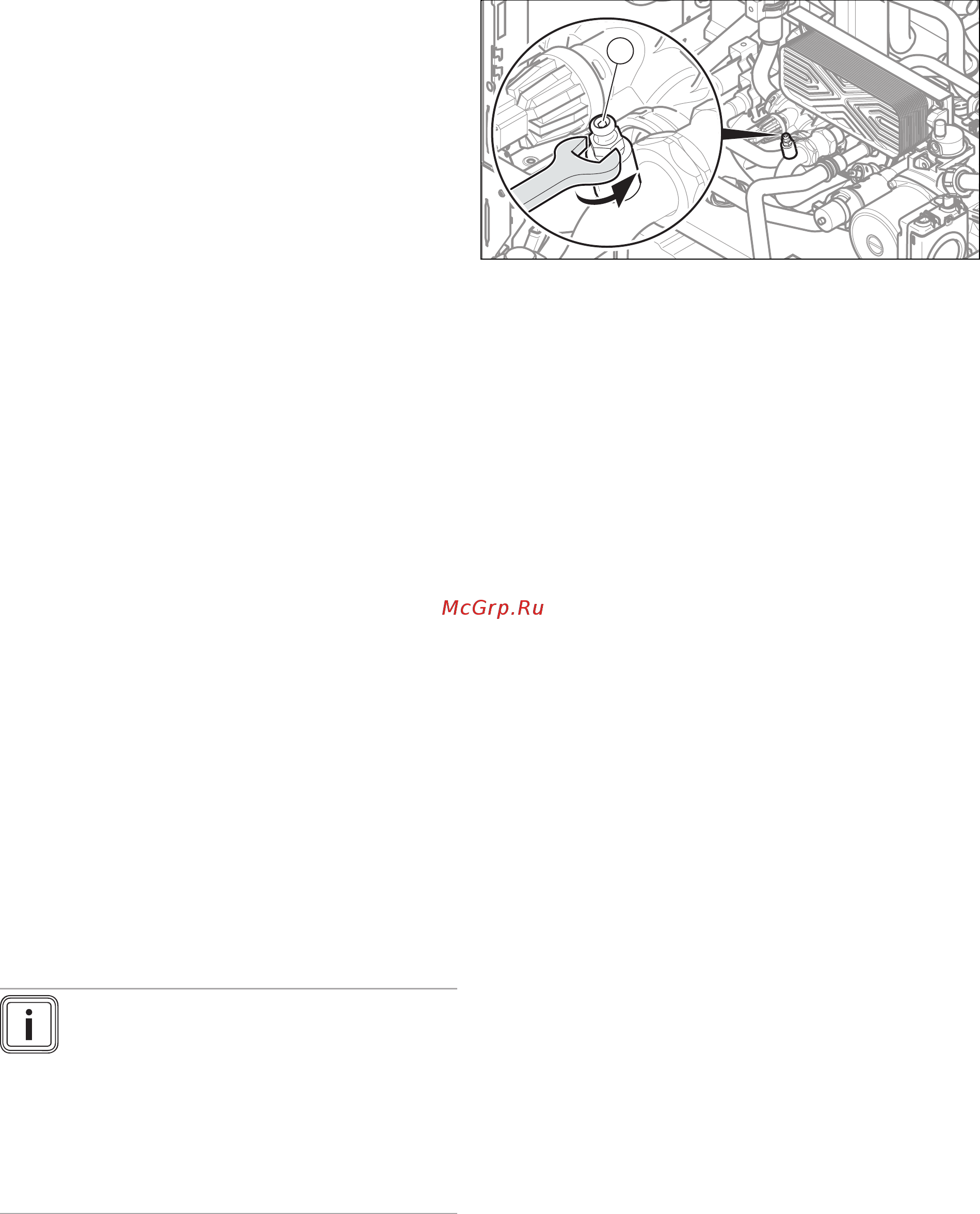

3. Подсоедините шланг и откройте вентиль для вы-
пуска воздуха (1) на контуре горячей воды прибора,
чтобы вода начала вытекать, а затем закройте его.
4. Закройте краны горячей воды, если достигнуто соот-
ветствующее вытекающее количество.
5. Для удаления воздуха из контура запустите тесто-
вую программу P.00.
6. Как только тестовая программа P.00 будет завер-
шена, откройте вентиль для выпуска воздуха (1) на
контуре горячей воды прибора и, когда из него нач-
нет вытекать вода, закройте его.
7.14 Проверка и адаптация настройки газового
тракта
7.14.1 Проверка давления газа на входе
(давления газа)
1. Перекройте газовый запорный кран.
