10 Устранение неполадок
38 Руководство по установке и техническому обслуживанию ecoCOMPACT 0020183093_02
Указание
На некоторых изделиях газовые арматуры
устанавливаются без регулятора давления
газа.
Указание
Каждая поврежденная пломба должна быть
восстановлена.
1
2
4 5
3

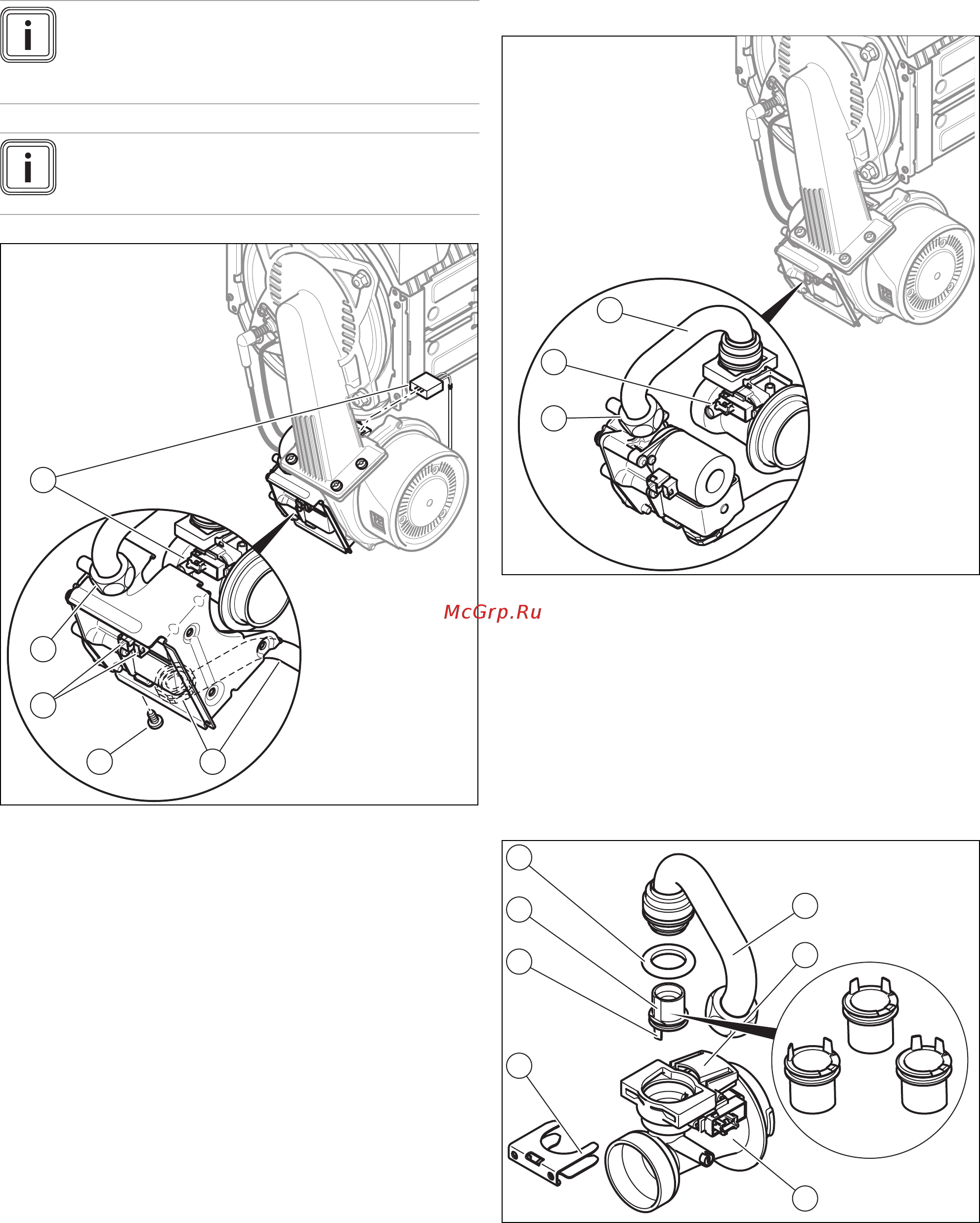

1. Снимите воздухозаборную трубу.
2. Отсоедините штекер (3) от газовой арматуры.
3. Снимите штекер на датчике устройства Вентури (1),
нажав на фиксирующий язычок.
4. Открутите обе накидные гайки (5) и (2) газовой
арматуры. Во время откручивания накидных гаек
крепко удерживайте газовую арматуру.
5. Открутите крепежный винт газовой арматуры (4) от
крепления.
6. Снимите газовую арматуру с держателя.
7. Выполните установку новой газовой арматуры в
обратной последовательности. Используйте при
этом новые уплотнения.
8. Во время затягивания накидных гаек крепко удержи-
вайте газовую арматуру.
9. После окончания монтажа новой газовой арматуры,
выполните контроль герметичности (Контроль гер-
метичности ), проверку вида газа и настройку газо-
вого тракта.
10.10.4 Замена устройства Вентури
2
1
3
1. Снимите воздухозаборную трубу.
2. Отсоедините штекер на датчике сопла Вентури (2),
нажав на выступ замка.
3. Открутите накидную гайку (3) соединительной газо-
вой трубы (1) на газовой арматуре.
4. Снимите сопло Вентури вместе с соединительной
газовой трубой с вентилятора, повернув байонет-
ный замок сопла Вентури против часовой стрелки до
упора, а затем вытащив сопло Вентури из вентиля-
тора.
1
7
6
5
4
2
3
5. Демонтируйте газовую соединительную трубу (1) с
устройства Вентури (3), сняв скобу (4) и вытащив
газовую соединительную трубу вертикально. Утили-
зируйте уплотнение (7).
6. Извлеките сопло горелки (6) под прямым углом и
сохраните его для повторного использования.
7. Проверьте, отсутствуют ли загрязнения на устрой-
стве Вентури со стороны входа газа.
