Адаптация к системе отопления 8
0020183093_02 ecoCOMPACT Руководство по установке и техническому обслуживанию 27
1
2

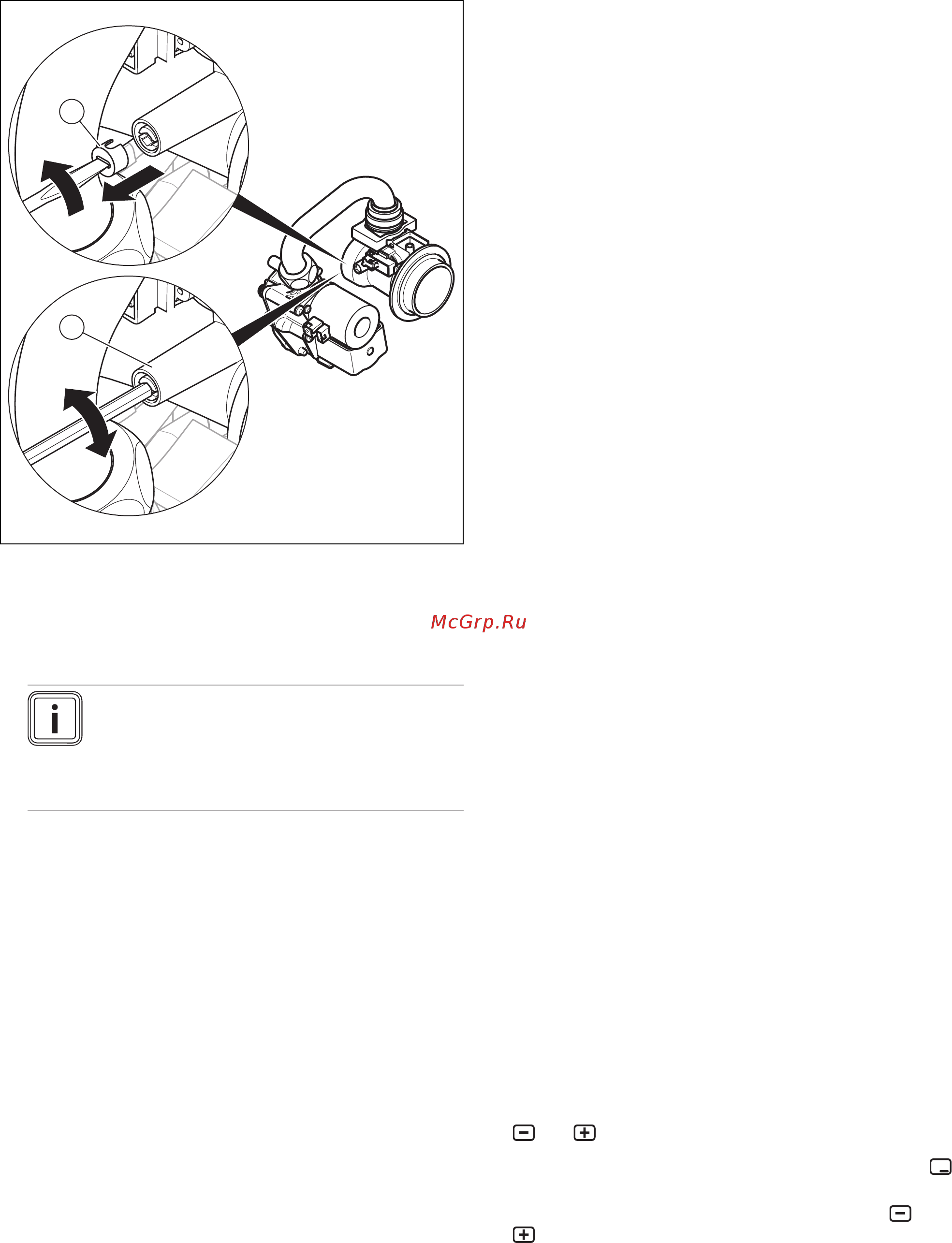

▶ Пробейте крышку (1) с помощью маленькой плоской
отвертки по метке и выкрутите ее.
▶ Настройте содержание CO₂ (значение, полученное
при снятой передней облицовке), поворачивая винт
(2).
Указание
Поворот влево: увеличение содержания
CO₂
Поворот вправо: снижение содержания
CO₂
▶ Только для природного газа: выполняйте регули-
ровку только с шагом в 1 оборот и ждите после каж-
дой регулировки стабилизацию значения в течение
приблизительно 1 минуты.
▶ Только для сжиженного газа: выполняйте регули-
ровку только с шагом в 1/2 оборота и ждите после
каждой регулировки стабилизацию значения в тече-
ние приблизительно 1 минуты.
▶ По завершении настройки блокируйте программу
тестирования.
▶ Если настройка в заданном диапазоне регулировки
невозможна, ввод изделия в эксплуатацию запре-
щен.
▶ В этом случае обратитесь в сервисную службу.
▶ Вкрутите крышку на место.
▶ Установите переднюю облицовку на место.
7.15 Проверка функции и герметичности
Перед тем как передать изделие эксплуатирующей сто-
роне:
▶ Проверьте герметичность газопровода, системы ды-
моходов, системы отопления и трубопроводов горя-
чей воды.
▶ Проверьте безупречность установки системы возду-
ховодов/дымоходов и линий отвода конденсата.
▶ Проверьте правильный монтаж передней облицовки.
7.15.1 Проверка режима отопления
1. Убедитесь в наличии запроса теплоты.
2. Вызовите Live монитор.
– Меню → Live монитор
◁ Если изделие работает нормально, на дисплее
появляется S.04.
7.15.2 Проверка системы приготовления горячей
воды
1. Полностью откройте кран горячей воды.
2. Вызовите Live монитор.
– Меню → Live монитор
◁ Если приготовление горячей воды работает пра-
вильно, то через несколько минут на дисплее по-
является индикация S.24.
8 Адаптация к системе отопления
Для повторной настройки важнейших параметров си-
стемы используйте пункт меню Конфигурация котла.
Меню → Уровень специалиста → Конфигурация котла
Можно также вручную еще раз запустить помощник за-
пуска.
Меню → Уровень специалиста → Вкл. помощн. запуска
8.1 Вызов кодов диагностики
Возможности настройки для более сложных систем нахо-
дятся в Меню диагностики.
Меню → Уровень спец-та → Меню диагностики
С помощью параметров, обозначенных в обзоре кодов
диагностики как настраиваемые, можно адаптировать
изделие к системе отопления и потребностям клиента.
▶ Чтобы перейти к другому коду диагностики, нажмите
или .
▶
Чтобы выбрать параметр для изменения, нажмите
(Выбор).
▶
Чтобы изменить текущую настройку, нажмите или
.
▶ Подтвердите с помощью (OK).
