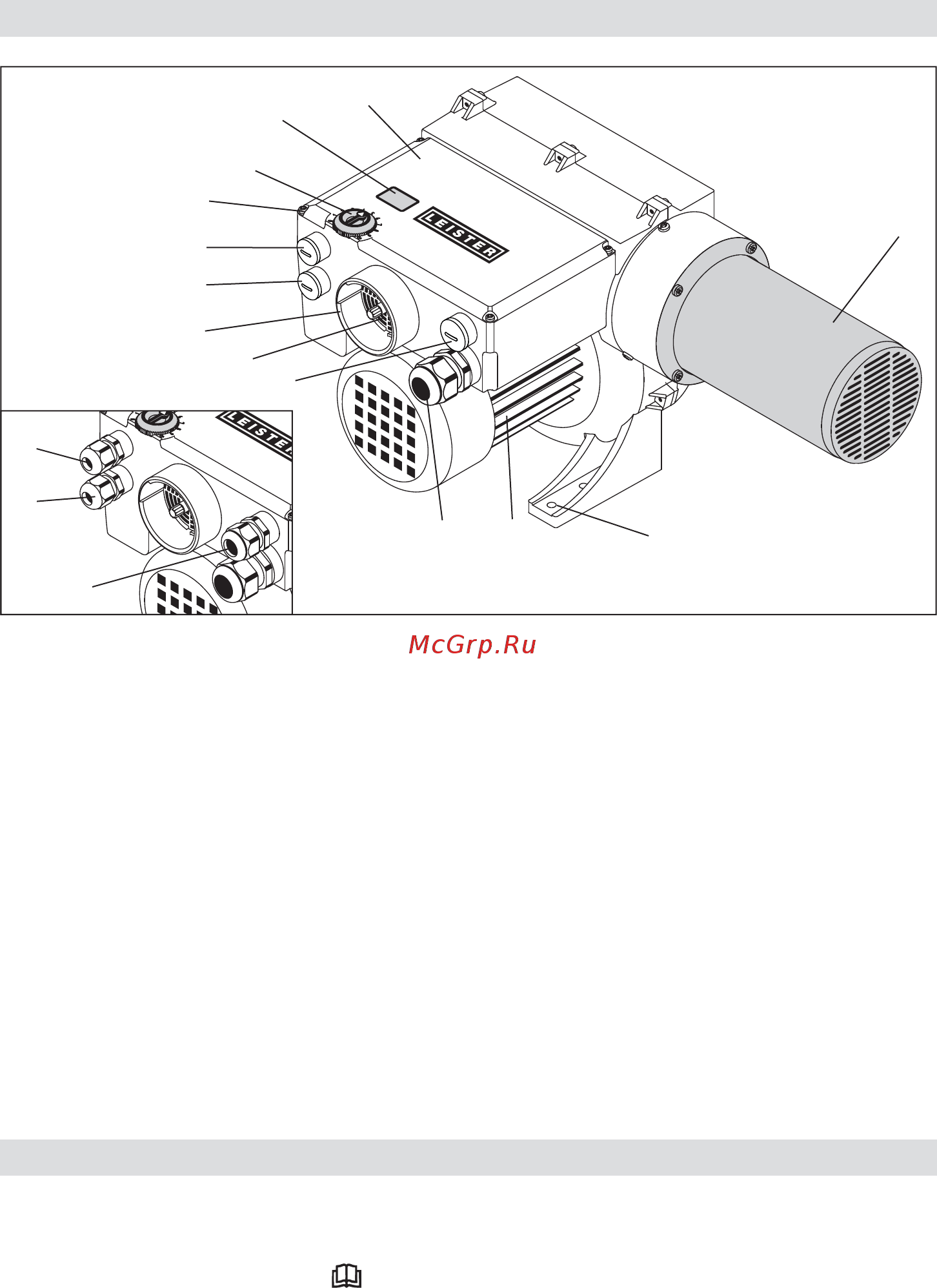

Beskrivelse af apparatet
1 Kabelforskruning til nettilslutning
(fabriksmonteret)
2 Lukkeskrue til frekvensomformer
(fabriksmonteret)
3 Lukkeskrue til alarmrelæ
(fabriksmonteret)
4 Lukkeskrue til grænseflade
(fabriksmonteret)
5 Kabelforskruning til frekvensomformer
(medfølger tilslutningshuset)
6 Kabelforskruning til alarmrelæ
(medfølger tilslutningshuset)
7 Kabelforskruning til grænseflade
(medfølger tilslutningshuset)
8 Flange ø 60 mm
9 Luftspjæld
10 Potentiometer til temperaturindstilling
11 Display
12 Dæksel og tilslutningshus
13 Skruer til tilslutningshus
14 Varmeelementrør
15 Monteringsfod
16 Blæsermotor
• Tag VULCAN SYSTEM ud af emballagen.
• Fjern Dækslet til tilslutningshuset (12) ved at løsne skruerne (13).
• Læs advarselsetiketten opmærksomt og opbevar den til senere reference.
• Fjern lukkeskruerne (fabriksmonterede) til frekvensomformer (2), alarmrelæ (3) og grænseflade (4).
• Monter de medfølgende kabelforskruninger til frekvensomformer (5), alarmrelæ (6) og grænseflade (7),
om nødvendigt.
• Hvis der ikke anvendes en grænseflade eller FU / FC frekvensomformer, skal kabelforskruningerne (5 / 7) fjernes
og lukkeskruerne (2 / 4) monteres.
Forberedelse
1
2
3
4
8
9
10
11
12
14
15
16
13
5
6
7
