31
°C
Tosiarvo
Ohjearvo %
Ohjattu tila (OPL)
Näytöllä näkyy tehon
ohjearvo (%) sekä
lämpötilan tosiarvo
• Valittavana erilaisia käyttötiloja, jotka voidaan asettaa integroidun koodauskytkimen avulla.
Käytä koodauskytkintä ainoastaan järjestelmän ollessa pois päältä kytkettynä!
– Laitteen punaisella potentiometrilla portaattomasti säädettävä lämmitysteho
– Rajapinnan kautta portaattomasti säädettävä lämmitysteho
– Laitteen punaisella potentiometrilla portaattomasti säädettävä lämpötila
– Rajapinnan kautta portaattomasti säädettävä lämpötila
– Integroitu lämpötilan näyttö (°C tai °F)
• Laite on varustettu integroidulla lämmityselementti- ja laitesuojalla
(katso luku Lämmityselementti-/laitesuojan toiminta).
• Asetukset eri käyttötilojen valitsemiseksi:

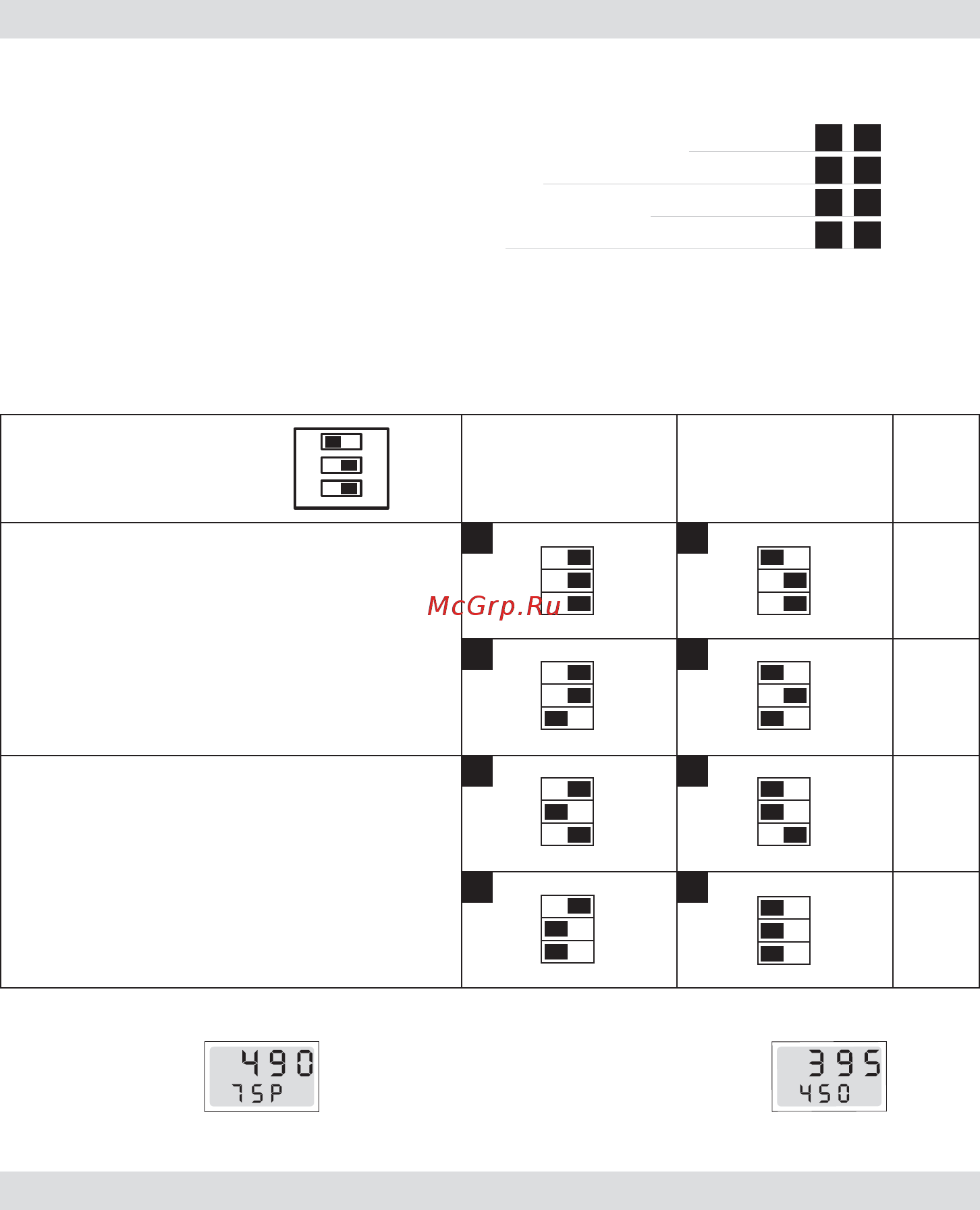

Konfiguraatio, sisäinen vaihtokytkin
1 2
3 4
5 6
7 8
Mode
CLL = Closed Loop
OPL = Open Loop
Ohjattu tila
(tehon asetus)
OPL
Säädetty tila
(lämpötilan asetus)
CLL
Näyttö
Potentiometrilla tila (Pot)
°C
°F
Rajapinnan kautta tila (Interf)
°C
°F
• Jos lämmityselementti tai laite ylikuumenee (liian lämmin syöttöilma tai lämmön kasautuminen) tehonsyöttö
lämmityselementtiin katkeaa ja hälytysreleen työkosketin avautuu. VULCAN SYSTEM on palautettava alkutilaan
(reset) turvallisuussyistä lämmityselementti- tai laitesuojan laukeamisen jälkeen !
• TÄRKEÄÄ: Suoritettavat toimenpiteet lämmityselementti-/laitesuojan laukeamisen yhteydessä
– Erota laite verkkovirrasta 10 sekunniksi
– Tarkasta ilmansyöttö
– Tarkasta ilmamäärä
– Tarkasta ilman läpivirtaus
– Yhdistä laite jälleen verkkovirtaan
Lämmityselementti-/laitesuojan toiminta
1
2
3
4
5
6
7
8
°C
Tosiarvo
Ohjearvo
Säädetty tila (CLL)
Näytöllä näkyy
lämpötilan
tosi- ja ohjearvo
ON
123
ON
123
ON
123
ON
123
ON
123
ON
123
ON
123
ON
123
OPL
Pot
°C
CLL
Interf
°F
3
ON
2
1
