FO / FC frekvensomformer - drift

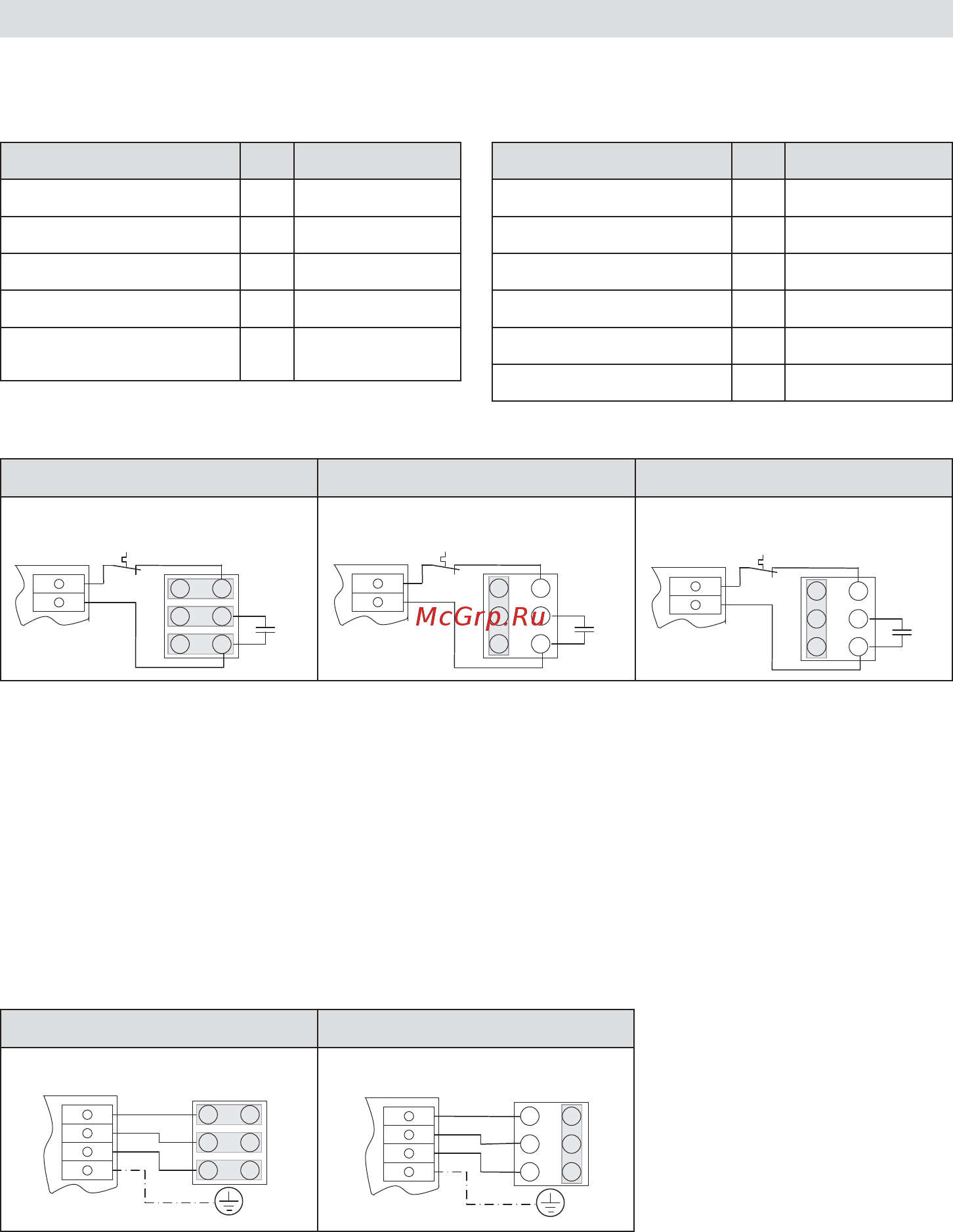

Konfigurasjon frekvensomformer FC 550

• Koplingsskjema side 6 (Wiring Diagram)

Parameter Nr. Innstillingsverdi

Min. frekvens 01 20 Hz

Maks. frekvens 02 60 Hz

Akselerasjonstid 03 5 s

Forsinkelsestid 04 10 s

Parameter Nr. Innstillingsverdi

Nominell strøm motor 06 0.65 A

Nominelt turtall motor 07 2790 rpm

Nominell spenning motor 08 230

Effektfaktor motor 09 0.70

• VULCAN SYSTEMET kan leveres i tre modeller med ulike spenninger, og varmluftsblåseren kan styres ved

hjelp av FO / FC (frekvensomformer) i 3 × 230 V og 3× 400 V.

• For å forbinde frekvensomformeren med den interne koplingen, må følgende trinn overholdes:

– Fjern hvit og brun tråd fra klemme nr. 8 og 9 i den elektriske koblingen.

– Fjern kondensator (C).

– De hvite trådene, som er koblingen til temperaturbryteren (T), isoleres med isolasjonsbånd, og de utstikkende

ledningsendene skyves inn i motorhuset igjen.

3× 230 V 3× 400 V 3× 480 V

4μF

9

8

T

C

Elektrisk

kobling

Elektrisk

kobling

Elektrisk

kobling

FU / FC (FC 550) 3 × 230V FU / FC 3 × 400 – 480 V

FO / FC ekstern FO / FC ekstern

Leveringstilstand motor-tilkobling
