• Forskellige tilgængelige driftsfunktioner, som indstilles ved hjælp af en indbygget, kodet kontakt
Den kodede kontakt må kun betjenes i frakoblet tilstand !
– Varmeydelse med trinløs indstilling vha. det røde potentiometer (10) på apparatet
– Varmeydelse med trinløs indstilling vha. grænseflade
– Temperatur med trinløs indstilling vha. det røde potentiometer (10) på apparatet
– Temperatur med trinløs indstilling vha. grænseflade
– Integreret temperaturangivelse i °C eller °F
• Apparatet er udrustet med en indbygget varmeelement- og apparatsikring
(se kapitlet Funktion varmeelement- apparatsikring).
• Indstillinger til valg af forskellige driftsfunktioner:

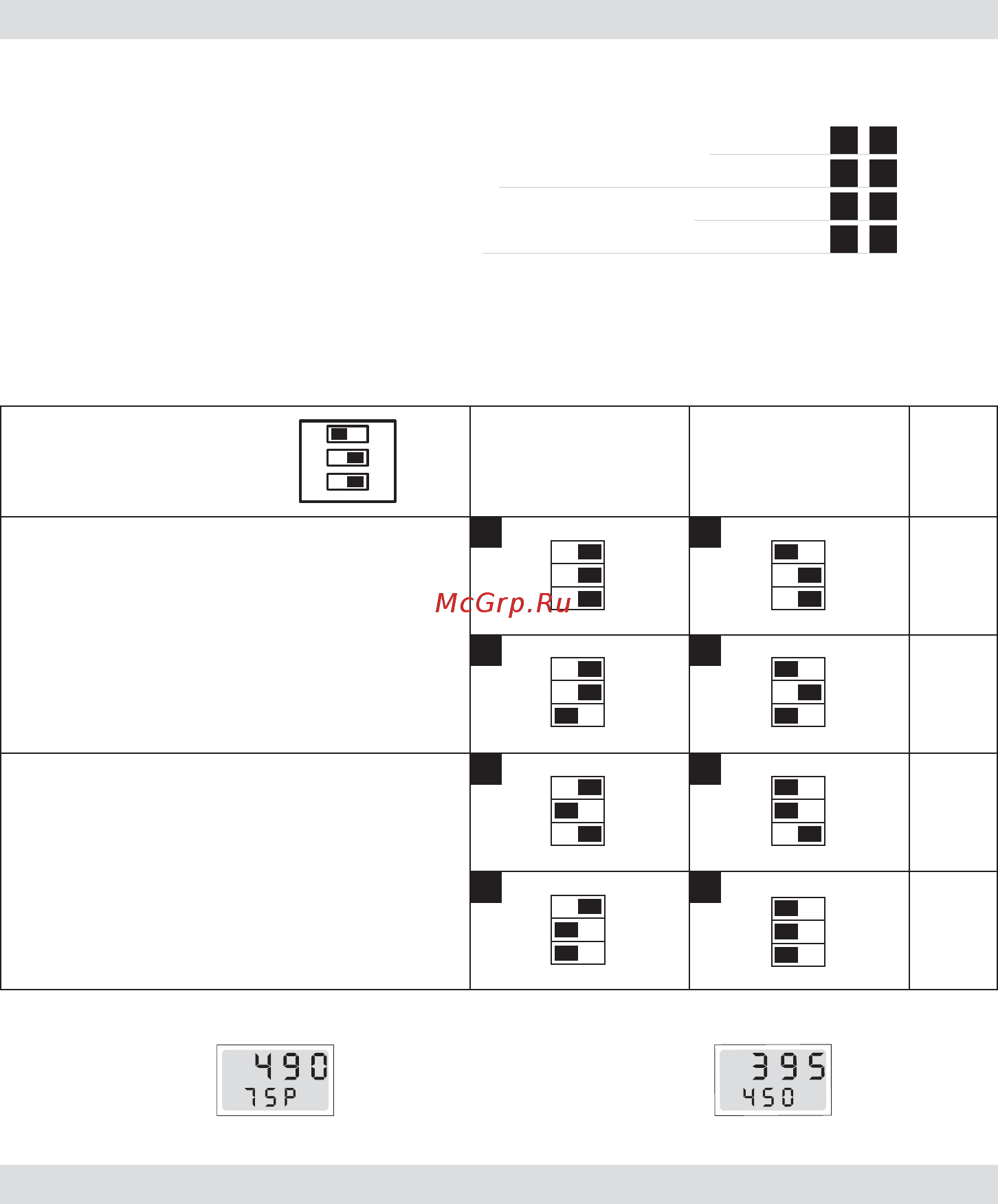

Konfiguration af intern dip-switch
1 2
3 4
5 6
7 8
Mode
CLL = Closed Loop
OPL = Open Loop
Åben-sløjfe-styring
(ydelsesstandard)
OPL
Lukket-sløjfe-styring
(temperaturstandard)
CLL
Visning
Potentiometer mode (Pot)
°C
°F
grænseflade mode (Interf)
°C
°F
• Hvis varmelementet eller apparatet overopvarmer (for varm tilført luft eller varme tilbageløb), afbrydes
strømforsyningen til varmeelementet og arbejdskontakten på alarmrelæet åbnes. Efter aktivering af
varmeelementsikringen eller apparatsikringen, påkræves tilbagestilling (reset) af VULCAN SYSTEM af
sikkerhedsmæssige årsager !
• VIGTIGT: Forholdsregler ved aktivering af varmelement- eller apparatsikringen
– Adskil apparatet fra elnettet i 10 sekunder
– Kontroller lufttilførsel
– Kontroller luftmængde
– Kontroller lufttilgennemstrømning
– Tilslut atter apparatet til elnettet
Funktion varmeelements og apparatsikring
1
2
3
4
5
6
7
8
ON
123
ON
123
ON
123
ON
123
ON
123
ON
123
ON
123
ON
123
OPL
Pot
°C
CLL
Interf
°F
3
ON
2
1
°C
Måleværdi
Indstillingsværdi %
Adjustment mode (OPL)
Display viser effekt-
indstillingsværdien i %
og måleværdien for
temperaturen
°C
Måleværdi
Indstillingsværdi
Control Mode (CLL)
Display viser
indstillings-/
måleværdier for
temperaturen
