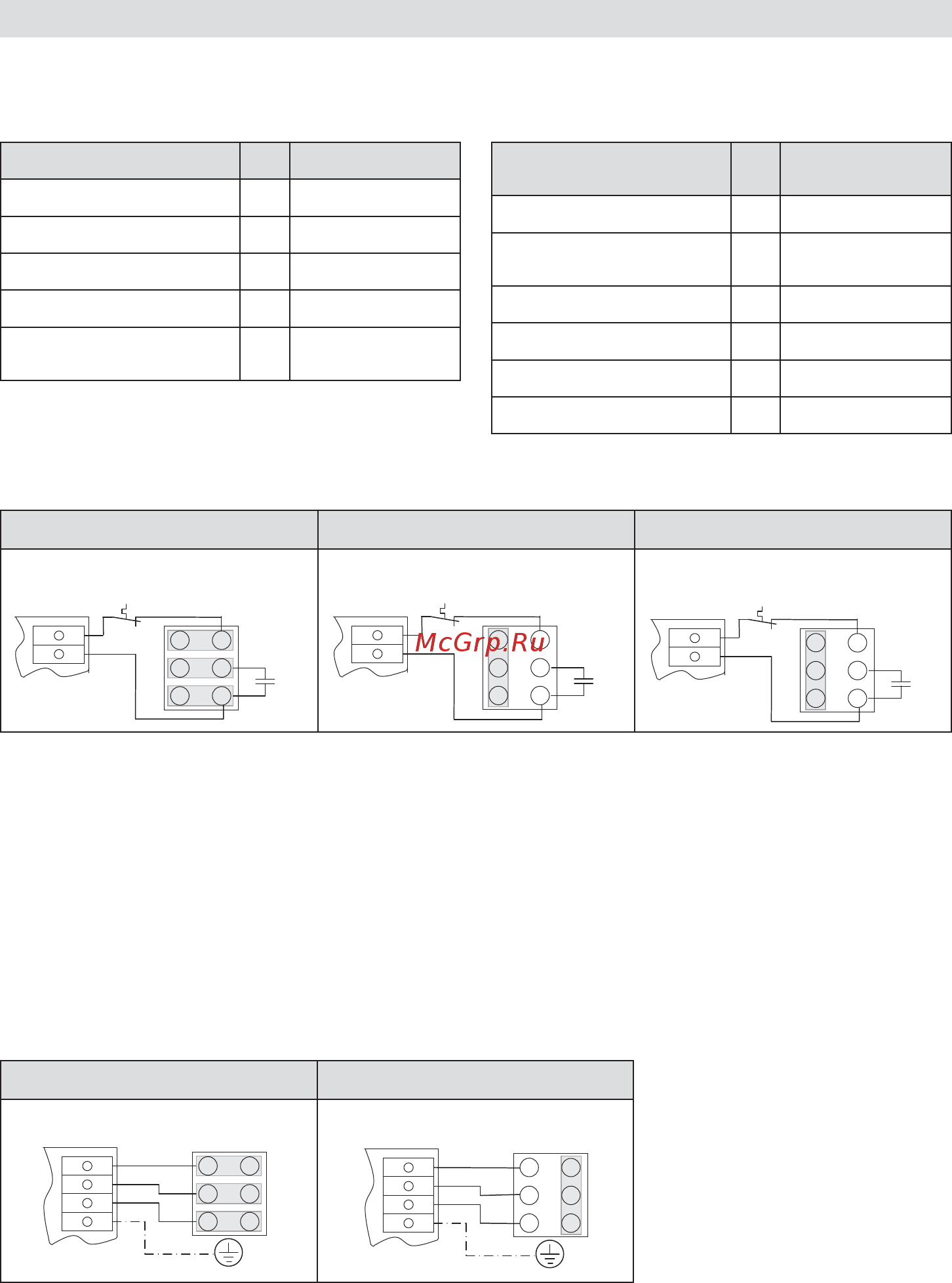

14
FU / FC frekvensomformer - drift
Konfiguration frekvensomformer FC 550
• Tilslutningsskema 6 (Wiring Diagram)
Parameter Nr. Indstillingsværdi
Min. frekvens 01 20 Hz
Maks. frekvens 02 60 Hz
Starttid 03 5 s
Tidsforsinkelse 04 10 s
Konfiguration af
omformer
05 Pr
Parameter Nr. Indstillingsværdi
Mærkestrøm motor 06 0.65 A
Nominelt
omdrejningstal motor
07 2790 rpm
Nominel spænding motor 08 230
Effektfaktor motor 09 0.70
Fast indstillingsværdi 1 18 20 – 60 Hz
Maks. taktfrekvens 37 18 kHz
FU / FC frekvensomformer tilslutningsskema
• VULCAN SYSTEM findes i tre spændingsversioner og blæseren kan ved hjælp af FU / FC (frekvensomformer) styres
i 3 × 230 V og 3× 400 V.
• For at forbinde frekvensomformeren med en interne kobling, skal følgende trin overholdes:
– Det hvide og brune kabel på klemmerne nr. 8 og 9 sluttes fra den elektriske kobling.
– Kondensator (C) fjernes.
– Tilslutninger til det hvide kabel isoleres vha. isoleringsbånd fra temperaturafbryderen (T) mit og udragende
ender skubbes tilbage i motorkassen.
3× 230 V 3× 400 V 3× 480 V
U1
V1
W1 V2
U2
W2
12μF
9
8
T
C
U1
V1
W1 V2
U2
W2
4μF
9
8
T
C
U1
V1
W1 V2
U2
W2
2μF
9
8
T
C
Elektrisk
kobling
Elektrisk
kobling
Elektrisk
kobling
FU / FC (FC 550) 3 × 230V FU / FC 3 × 400 – 480 V
U1
V1
W1 V2
U2
W2
U
V
W
PE
U1
V1
W1 V2
U2
W2
U
V
W
PE
FU /FC ekstern FU /FC ekstern
Motortilslutning leveringstilstand
