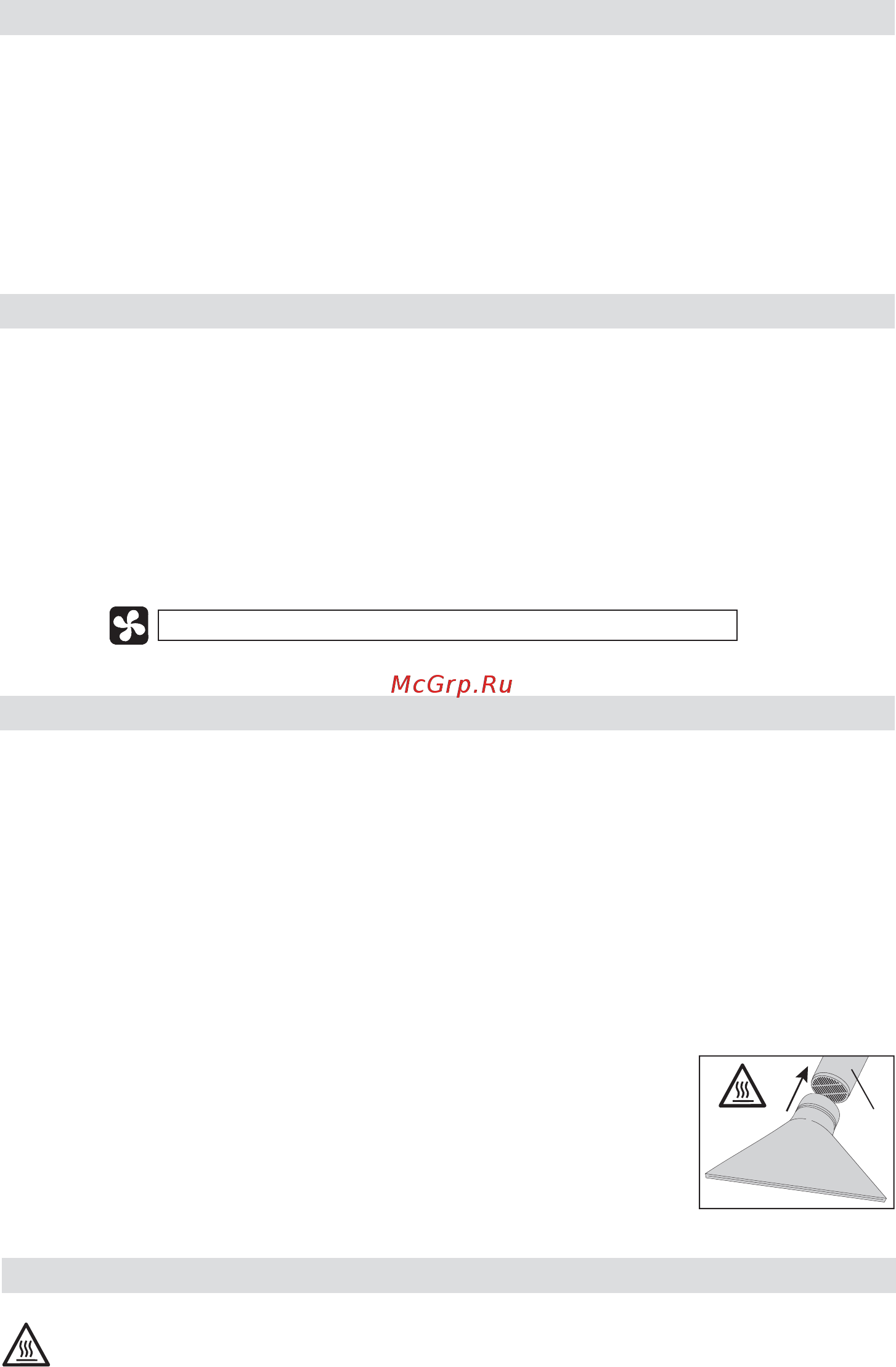

21
Fare for brannskader! Varmeelementrøret og dysen må ikke berøres når de er varme.
Avkjøl apparatet før bytting av dyse eller reflektor.
Skifte dyser / reflektorer
• Monteringen må sikre, at
– det kun tilføres kald luft.
– det ikke oppstår (varme-) oppdemming.
– det ikke blåses noen varmluftstråle på luftvarmeren fra en annen enhet.
• Beskytt enheten mot mekaniske vibrasjoner og rystelser.
• Fest VULCAN SYSTEMET på montasjefoten (15) med fire skruer Ø M6.
• Monteringsmål, se side 3 Mål / Size.
Montering
• For lufttilførselen brukes det integrerte varmluftsapparatet (ta hensyn til dreieretning og kompresjonsoppvarming).
• For å beskytte enheten og varmeelementet, må den oppgitte minimale luftmengden ikke underskrides, og den
maksimale temperaturen (varmeste punkt målt 3 mm foran varmeelementrøret) må ikke overskrides (se Tekniske
data). Hvis den minimale luftmengden underskrides, må varmeeffekten avbrytes umiddelbart.
• Luftmengden reduseres med luftspjeldet (9) ved behov.
• Vær oppmerksom på luftgjennomstrømningsretningen.
• Ved støvholdig luft skal det brukes et filter av rustfritt stål fra Leister. Kan skyves på flensen (8). Ved spesielt
kritisk støv (f.eks. støv av metall, elektrisk ledende eller fuktig støv) skal det brukes spesielle filtre for å unngå
kortslutninger i enheten.
Lufttilførsel
Forsikt: Enheten skal alltid drives med lufttilførsel !
• VULCAN SYSTEMET må tilkobles av kvalifisert fagpersonell.
• I nettilkoblingen må det finnes en egnet innretning for allpolig frakobling fra strømnettet !
• Det må være sikret at tilkoblingsledningene ikke berører varmeelementrøret, og at de ikke utsettes for varmluft-
strålen.
• Enheten må tilkobles i henhold til koblingsskjemaet og koblingsklemmenes plassering på side 4 (Wiring
Diagram) og side 5 (Interface) i bruksanvisningen:
– Foreta kablingen i koplingsboksen (12).
• FORSIKT: Kontroller innstillingene av kodebryteren (se kapittel Konfigurasjon intern kodebryter).
• Monter dekselet på koblingsboksen (12) med skruene (13).
• Koble VULCAN SYSTEMET til strømnettet.
• Skyv den tilsvarende dysen eller reflektoren på varmeelementrøret (14) ved behov.
• Man må passe på at varmluften kan strømme fritt ut, ellers kan enheten ta skade
gjennom varmeoppdemming (brannfare!).
• Forsikt: Overhold den minimale luftmengden i overensstemmelse med tekniske data.
• Slå på strømmen.
• La enheten avkjøle seg etter varmedriften.
Tilkobling
