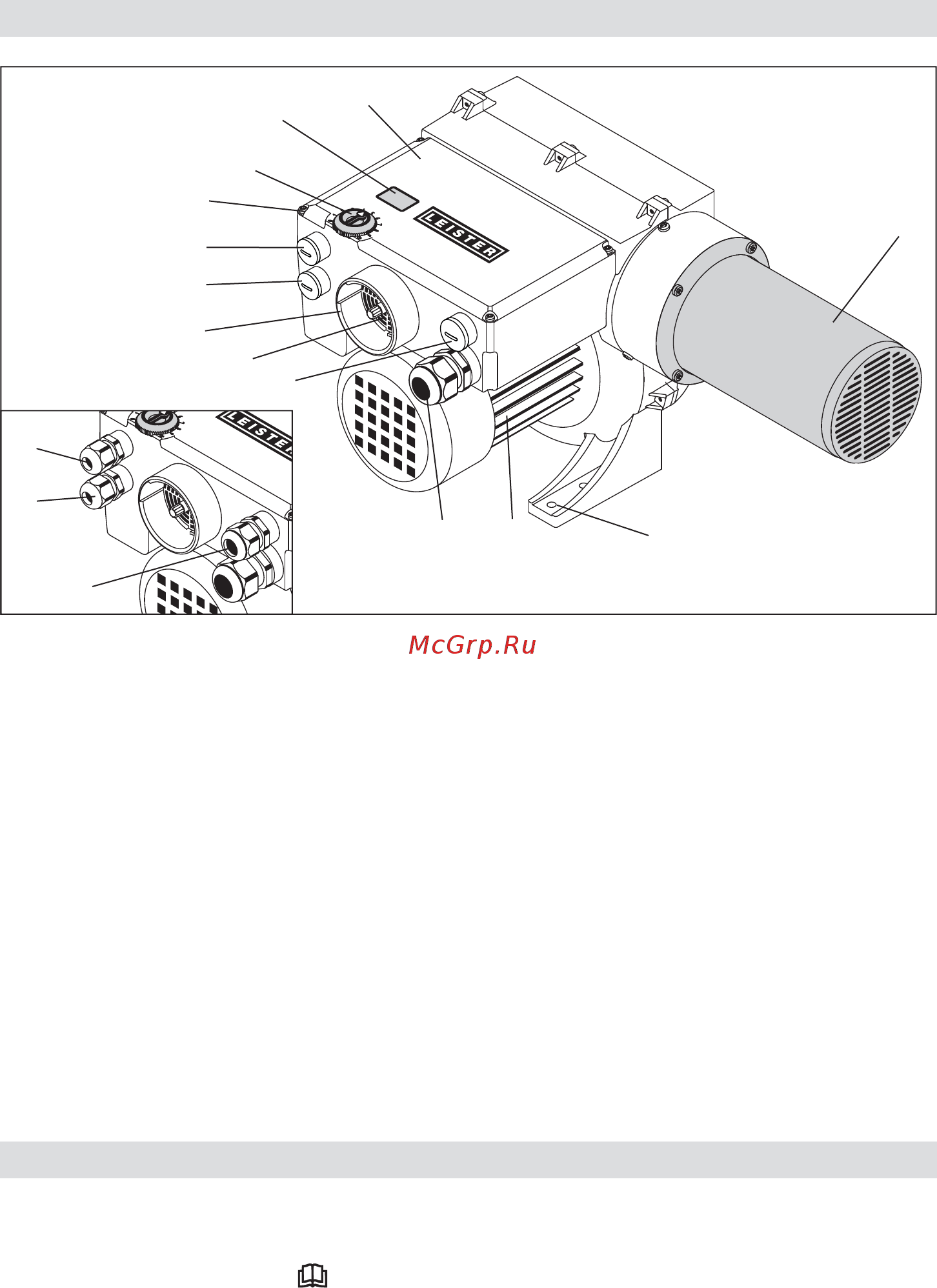

Beskrivelse
1 Kabelforskruing for nettilkobling
(montert i fabrikken)
2 Låseskrue for frekvensomformer
(montert i fabrikken)
3 Låseskrue for alarm-relé
(montert i fabrikken)
4 Låseskrue for grensesnitt
(montert i fabrikken)
5 Kabelforskruing for frekvensomformer
(vedlagt i koblingsboksen)
6 Kabelforskruing for alarm-relé
(vedlagt i koblingsboksen)
7 Kabelforskruing for grensesnitt
(vedlagt i koblingsboksen)
8 Flens ø 60 mm
9 Luftspjeld
10 Potensiometer for temperaturinnstilling
11 Display
12 Deksel og koblingsboks
13 Skruer for koblingsboks
14 Varmeelementrør
15 Montasjefot
16 Blåsermotor
• Ta VULCAN SYSTEMET ut av emballasjen.
• Ved å løsne skruene (13) fjernes dekselet på koblingsboksen (12).
• Ta ut papirarket med advarslene, les det nøye og oppbevar det for senere bruk..
• Fjern låseskruer (montert i fabrikken) for frekvensomformer (2), alarm-relé (3) og for grensesnitt (4).
• Monter de vedlagte kabelforskruingene for frekvensomformer (5), alarm-relé (6) og for grensesnitt (7) ved
behov.
• Hvis det ikke brukes noe grensesnitt eller FO / FC (frekvensomformer), må kabelforskruingene (5 / 7) fjernes og
låseskruene (2 / 4) monteres.
