22
• Det kan velges mellom forskjellige driftsmoduser, som kan innstilles med en integrert kodebryter.
Kodebryteren skal kun betjenes når enheten er koplet ut !
– Trinnløs justerbar varmeeffekt ved hjelp av et rødt potensiometer (10) på enheten
– Trinnløs justerbar varmeeffekt ved hjelp av et grensesnitt
– Trinnløs justerbar temperatur ved hjelp av et rødt potensiometer (10) på enheten
– Trinnløs justerbar temperatur ved hjelp av et grensesnitt
– Integrert temperaturindikator (11) i °C eller °F
• Enheten er utstyrt med en integrert varmeelement- og utstyrsbeskyttelse
(se kapittelet Funksjon varmeelement- og utstyrsbeskyttelse.

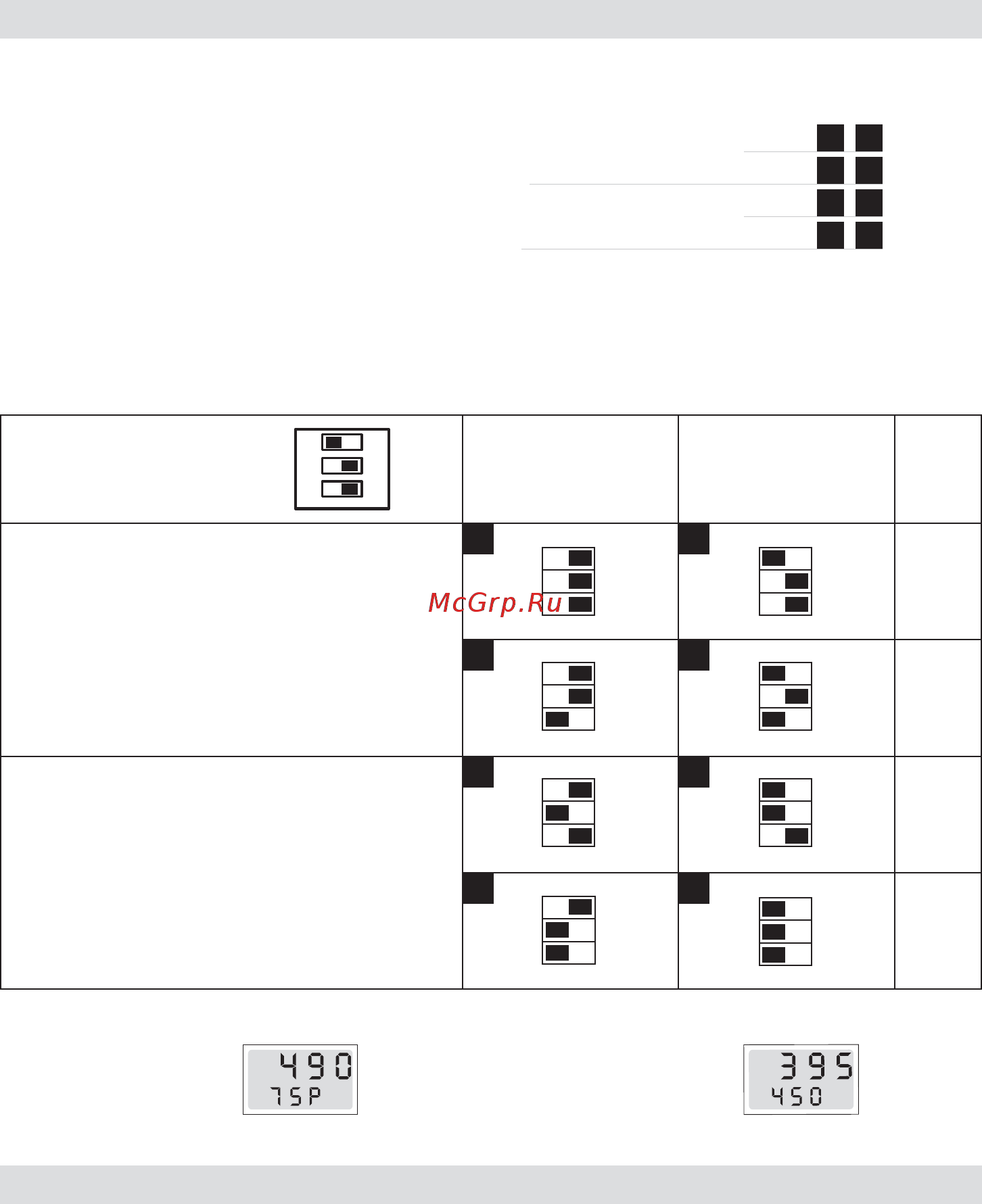

• Innstillinger for valg av forskjellige driftsmoduser:
Konfigurasjon intern Dip Switch
1 2
3 4
5 6
7 8
Mode
CLL = Closed Loop
OPL = Open Loop
Styrt modus
(forhåndsinnstilt
effekt) OPL
Regulert modus
(forhåndsinnstilt
temperatur) CLL
Indikator
Potensiometermodus (Pot)
°C
°F
Grensesnittmodus (Interf)
°C
°F
• Overopphetes varmeelementet eller enheten (for varm tilførselsluft eller varmeansamling) avbrytes strømtilførselen
til varmeelementet, og arbeidskontakten til alarmreleet åpnes. Etter at beskyttelsen for varmeelementet eller
enheten har løst ut, må VULCAN SYSTEMET tilbakestilles (reset) på grunn av sikkerheten !
• VIKTIG: Tiltak ved aktivering av varmeelement- og utstyrsbeskyttelsen
– Koble enheten fra strømnettet i 10 sekunder
– Kontrollere lufttilførselen
– Kontrollere luftmengden
– Kontrollere luftgjennomføringen
– Koble enheten til strømnettet igjen
Funksjon varmeelement- og utstyrsbeskyttelse
1
2
3
4
5
6
7
8
ON
123
ON
123
ON
123
ON
123
ON
123
ON
123
ON
123
ON
123
OPL
Pot
°C
CLL
Interf
°F
3
ON
2
1
°C
Faktisk verdi
Settpunkt %
Adjustment mode (
OPL)
Displayet viser settpunktet
for effekt i % og den faktiske
verdien til temperaturen
°C
Faktisk verdi
Settpunkt
Control Mode (
CLL)
Displayet viser settpunkt
og faktisk verdi for
temperatur
