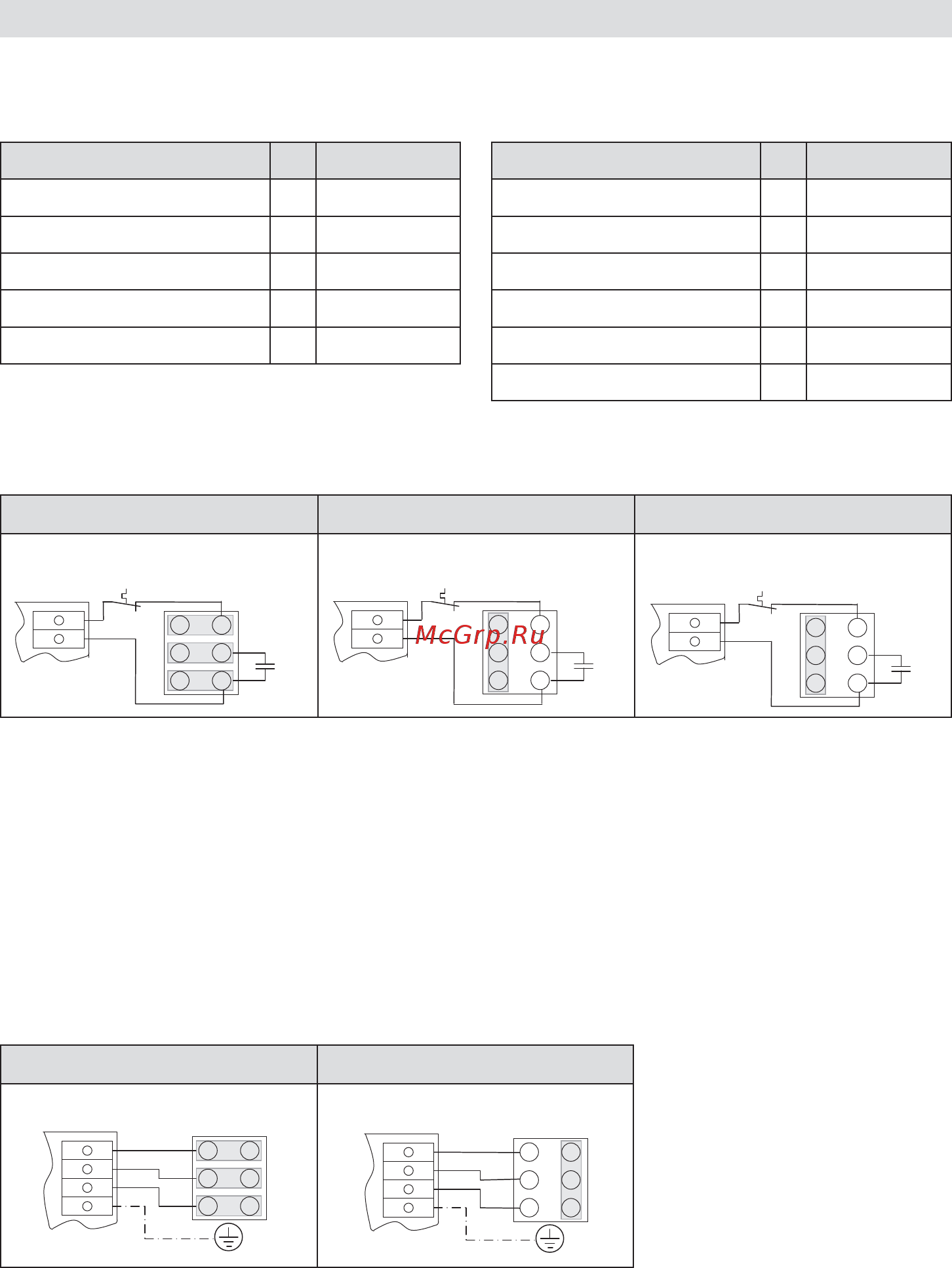

32
FU / FC -taajuudenmuutin - käyttö
Konfiguraatio taajuudenmuutin FC 550
• Liitäntäkaavio, sivu 6 (Wiring Diagram)
Parametri Nro. Asetusarvo
Min.taajuus 01 20 Hz
Maks.taajuus 02 60 Hz
Kiihdytysaika 03 5 s
Viiveaika 04 10 s
Muuntajan konfiguraatio 05 Pr
Parametri Nro. Asetusarvo
Moottorin nimellisvirta 06 0.65 A
Moottorin nimelliskierrosluku 07 2790 rpm
Moottorin nimellisjännite 08 230
Moottorin tehokerroin 09 0.70
Kiinteä asetusarvo 1 18 20 – 60 Hz
Maks. tahtitaajuus 37 18 kHz
FU / FC-taajuudenmuutin, liitäntäkaavio
• VULCAN SYSTEM -järjestelmästä on saatavana kolme jänniteversiota ja puhallinta voidaan ohjata FU / FC-
laitteiden (taajuudenmuutin) avulla 3 × 230 V- ja 3× 400 V -jännitteillä.
• aajuudenmuuttimen yhdistämiseksi sisäiseen kytkentään on suoritettava seuraavat toimenpiteet:
– Irrota sähköisen kytkennän liitinten nro 8 ja 9 valkoinen ja ruskea johdin.
– Irrota kondensaattori (C).
– Eristä lämpötilakytkimen (T) valkoisten johdinten liitännät eristysnauhalla ja työnnä jäljelle jäävät päät takaisin
moottorikoteloon.
3× 230 V 3× 400 V 3× 480 V
U1
V1
W1 V2
U2
W2
12μF
9
8
T
C
U1
V1
W1 V2
U2
W2
4μF
9
8
T
C
U1
V1
W1 V2
U2
W2
2μF
9
8
T
C
Sähköinen
kytkentä
Sähköinen
kytkentä
Sähköinen
kytkentä
FU / FC (FC 550) 3 × 230V FU / FC 3 × 400 – 480 V
U1
V1
W1 V2
U2
W2
U
V
W
PE
U1
V1
W1 V2
U2
W2
U
V
W
PE
FU /FC ulkoinen FU /FC ulkoinen
Moottoriliitäntä, toimitustila
