Приложение г. Настройка роутера
ПРИЛОЖЕНИЕ Г. НАСТРОЙКА РОУТЕРА
Если IP-камера и компьютер, с которого происходит подключение, находится в
разных локальных сетях (например, подключение осуществляется через интернет), то
для получения доступа к IP-камере необходимо настроить переадресацию сетевых
портов на NAT-сервере или роутере.

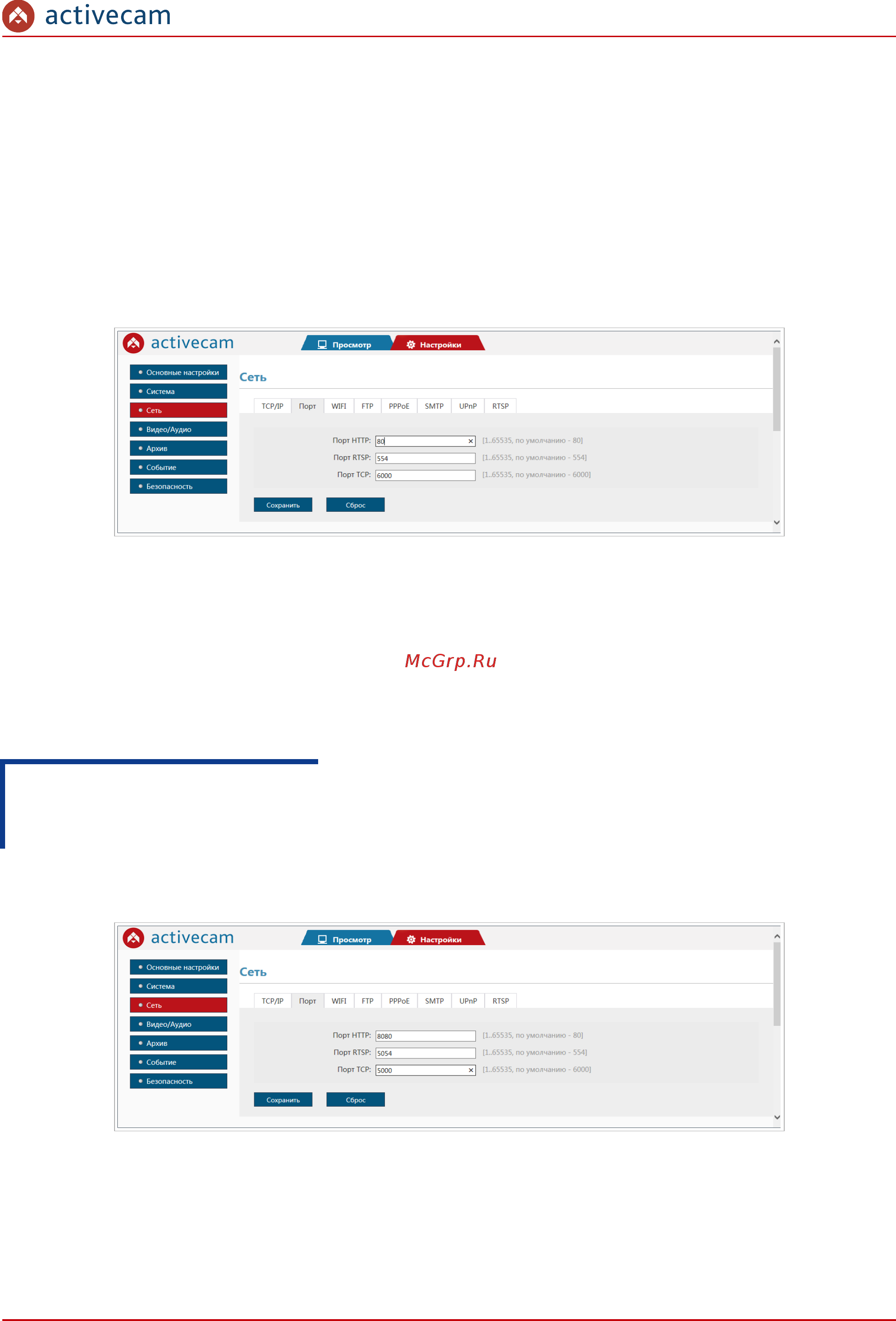

По умолчанию IP-камера использует следующие сетевые порты:
Рассмотрим настройку переадресации портов на примере роутера NetGear
WGR1614v9.
Измените значение сетевых портов используемых IP-камерой на произвольные.
Значение портов для каждой IP-камеры должны быть уникальными и не быть
задействованными на роутере для использования других служб.
ПРИМЕЧАНИЕ.
Настройка сетевых портов описана в разделе 3.3.3.2.
К примеру, вы можете задать следующие значения:
Далее перейдем к настройке роутера.
Руководство по эксплуатации IP-камер ActiveCam 109
