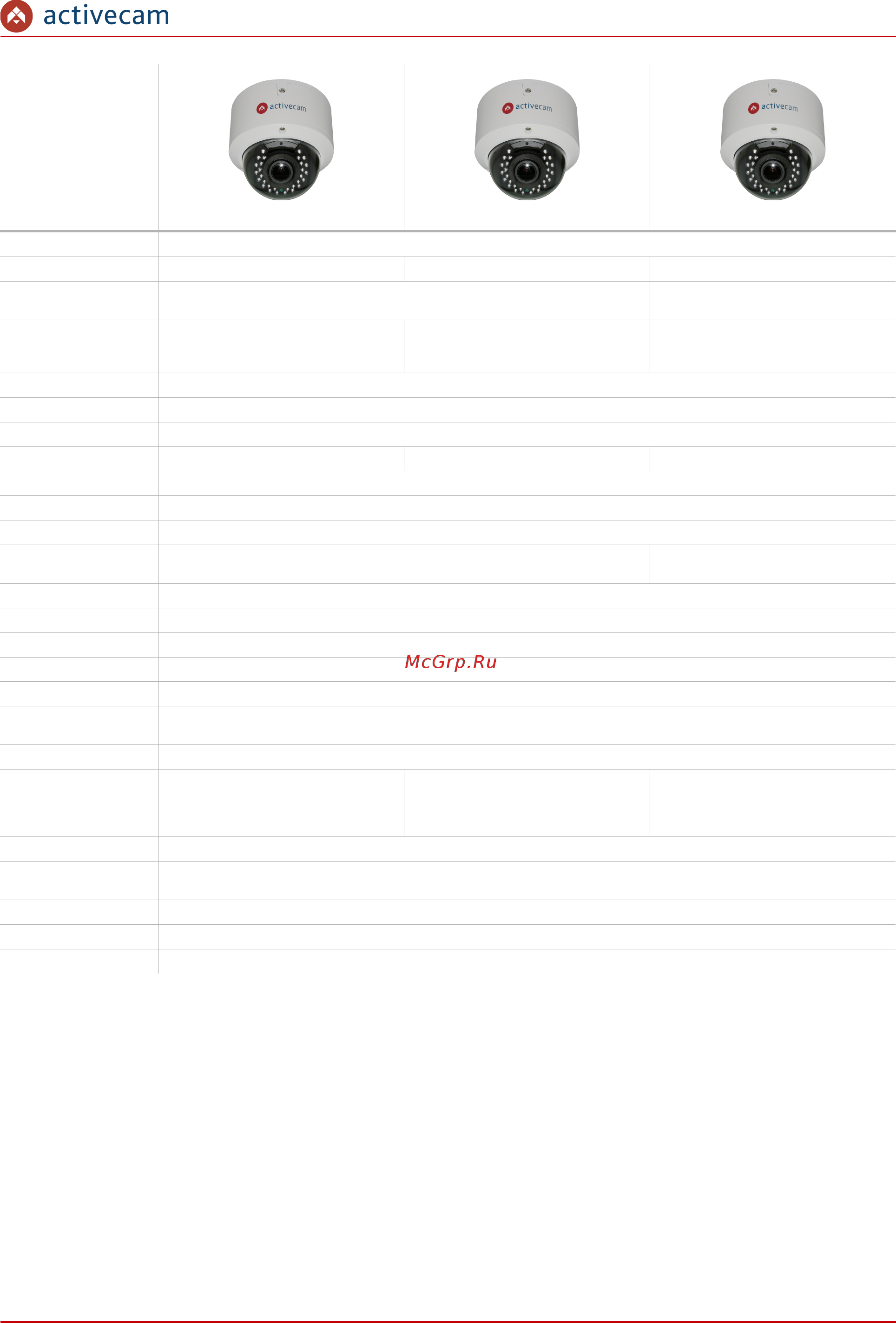

Глава 1. Введение
Характеристика AC-D3123VIR2 AC-D3123VIR2v2 AC-D3143VIR2
Корпус Купольная вандалозащиенная камера
Матрица 1/2.8" CMOS 2.2Мп 1/2.7" CMOS 2.1Мп 1/3" CMOS 4Мп
Максимальное
разрешение
1080P (1920x1080) 4MP (2592x1520)
Чувствительность
Цвет:
ЧБ:
0.03Лк (F1.4)
0Лк (F1.4, ИК вкл.)
0.01Лк (F1.4)
0Лк (F1.4, ИК вкл.)
0.03Лк (F1.4)
0Лк (F1.4, ИК вкл.)
Режим «День/Ночь» Механический ИК-фильтр
ИК-подсветка До 25 м
Объектив Вариофокальный 2.8-12мм
WDR Есть (D-WDR) Есть (Real WDR) Есть (D-WDR)
DNR 3D-DNR
Стандарты сжатия Н.264
Поддержка 2х потоков Да
Скорость трансляции 1080P@25fps 4MP@18fps
3MP@25fps
Максимальный битрейт 8 Mbps
Встроенный видеоархив Нет
PIR-сенсор Нет
Аудио Двусторонний аудиоканал
Питание PoE (802.3af) / 12V DC (1A)
Максимальное
потребление
5Вт
Внутренние разъемы Нет
Внешние разъемы RJ-45
питание 12В
аудио вх/вых
кнопка RESET
RJ-45
питание 12В
аудио вх/вых
RJ-45
питание 12В
аудио вх/вых
кнопка RESET
WiFi Нет
Габаритные размеры,
мм
Ø140 x 126.7
Вес, г 845
Степень защиты IP66
Рабочие температуры -40°C … +60°C
Руководство по эксплуатации IP-камер ActiveCam 7
