Глава 1. Введение

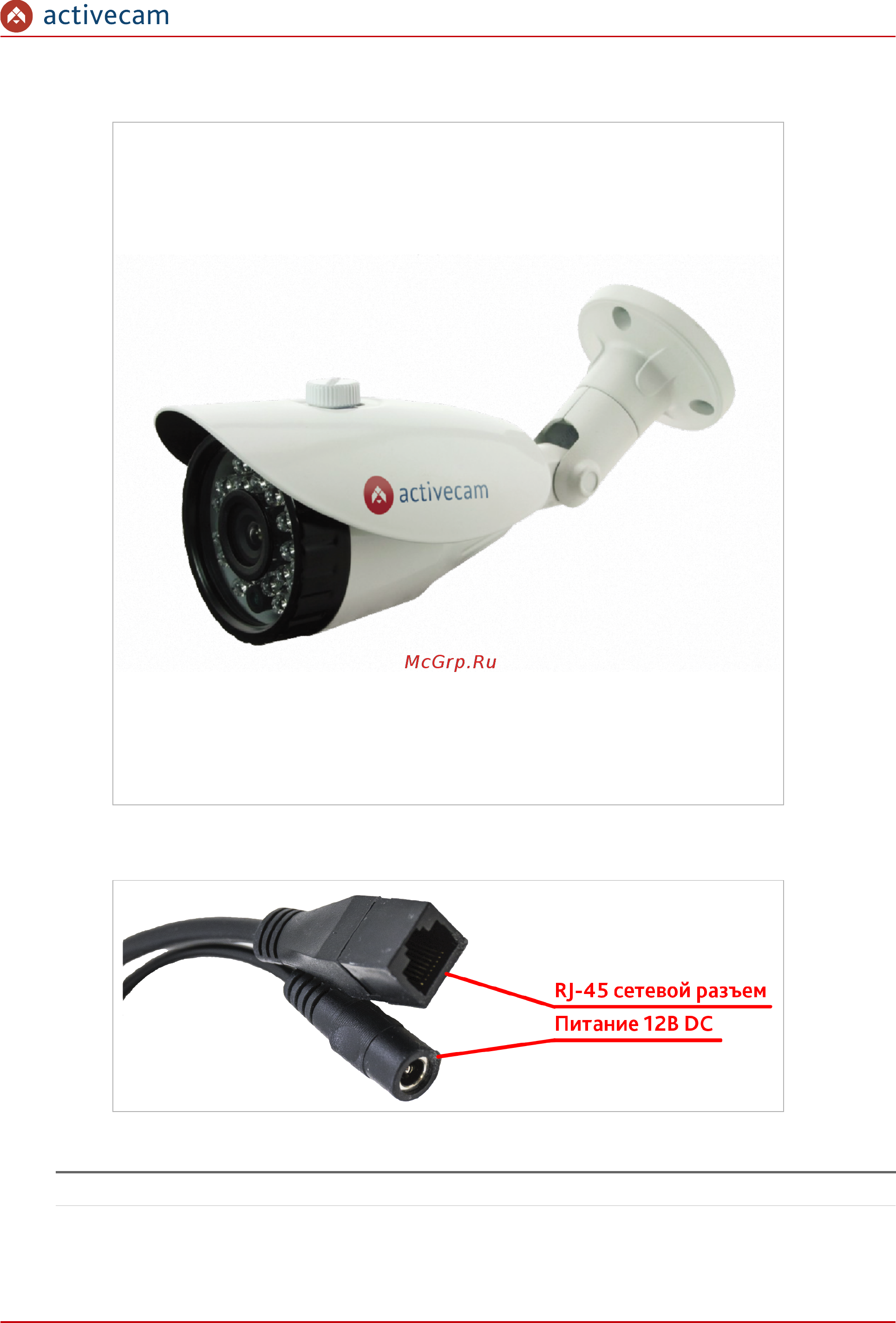

1.1.1.2 ActiveCam AC-D2101IR3
Внешние разъемы IP-камеры AC-D2101IR3:
Разъем Описание
Питание Разъем для подключения блока питания 12В.
RJ-45 Разъем для подключения IP-камеры к локальной сети.
Руководство по эксплуатации IP-камер ActiveCam 12
