Приложение г. Настройка роутера

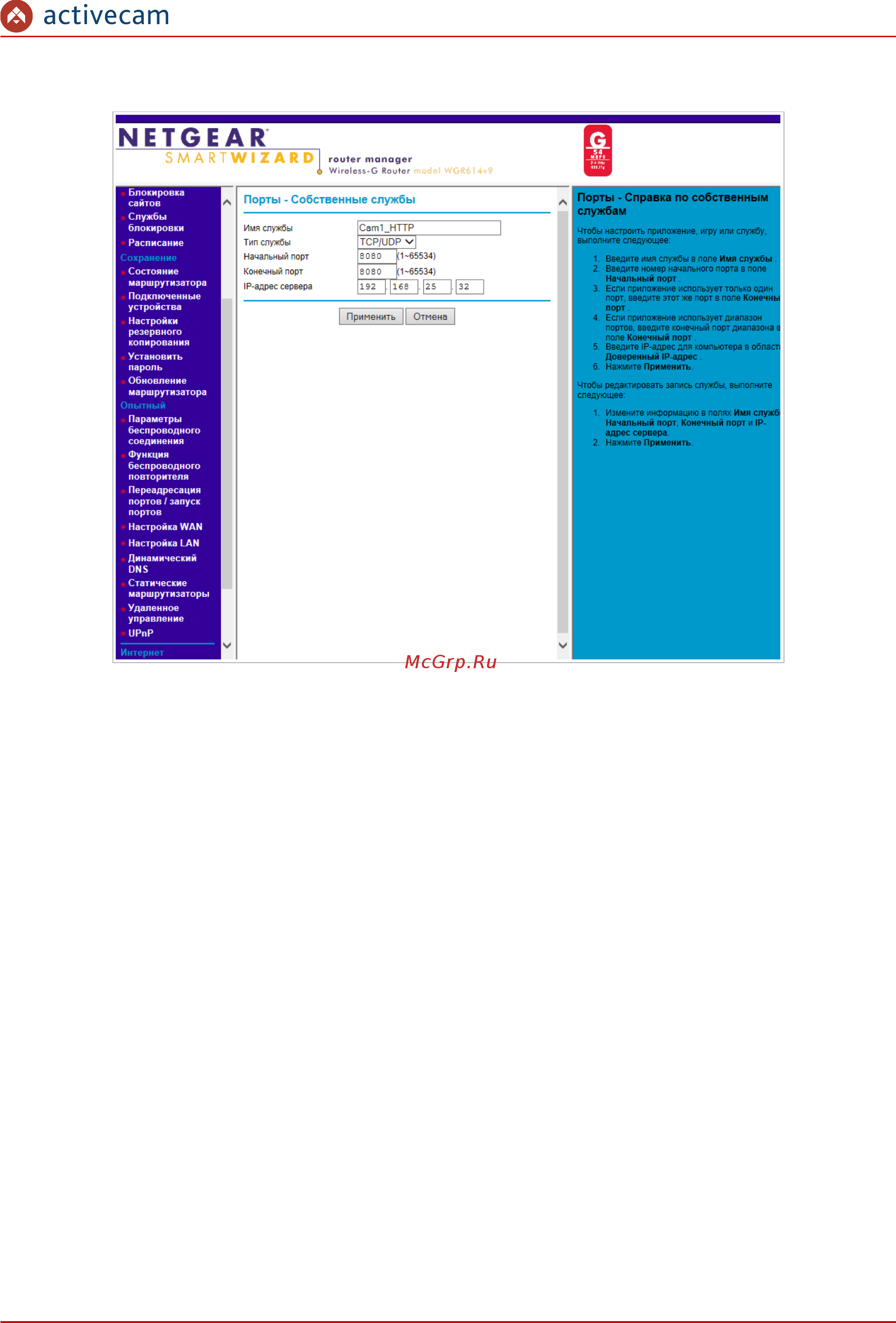

Откроется окно добавления порта переадресации:
В поле Имя службы укажите произвольное имя переадресации.
В поле Тип службы выберите протокол передачи данных TCP/UDP или TCP.
В полях Начальный порт и Конечный порт укажите http-порт для подключения к web-
интерфейсу камеры, который необходимо перенаправить.
В поле IP-адрес сервера укажите внутренний IP-адрес камеры.
Для сохранения правила переадресации нажмите кнопку Применить.
Руководство по эксплуатации IP-камер ActiveCam 112
