Глава 1. Введение

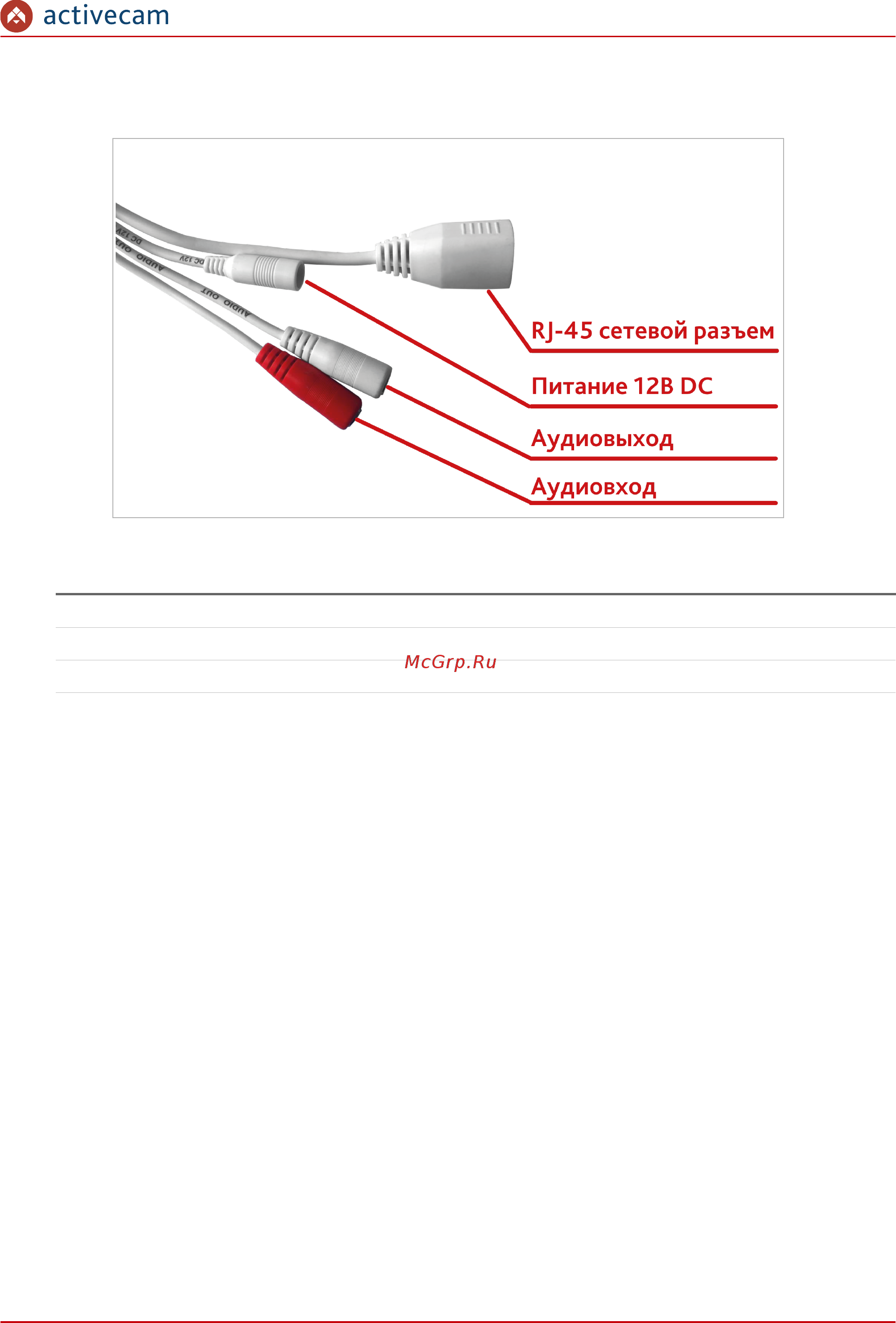

Внешние разъемы IP-камер AC-D4121IR1 / AC-D4121IR1v2 / AC-D4221IR1 /
AC-D4141IR1:
Разъем Описание
Питание Разъем для подключения блока питания 12В.
RJ-45 Разъем для подключения IP-камеры к локальной сети.
Аудиовыход Разъем для подключения колонок.
Аудиовход Разъем для подключения активного микрофона.
Руководство по эксплуатации IP-камер ActiveCam 26
