Глава 1. Введение

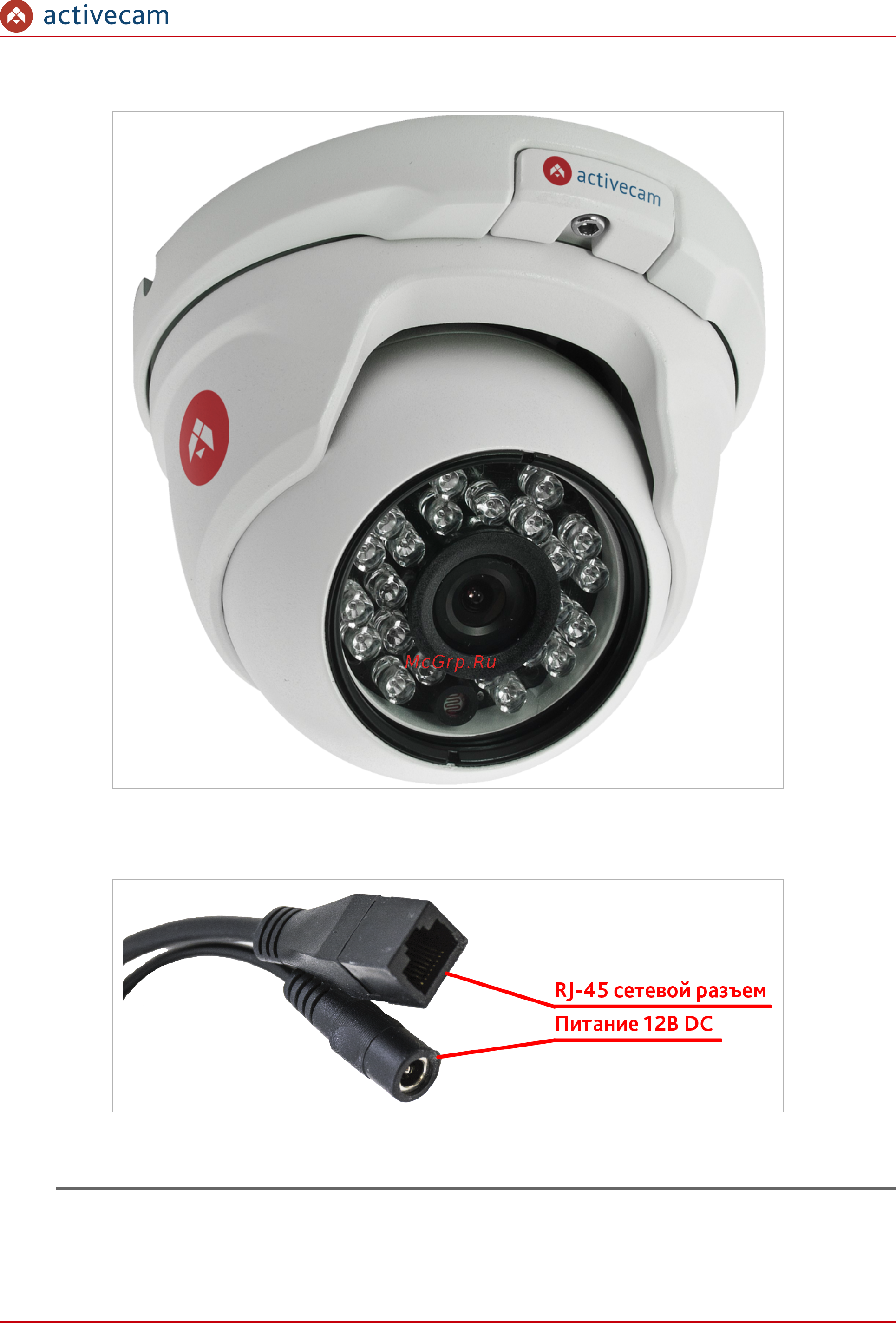

1.1.1.11 ActiveCam AC-D8101IR2 / AC-D8121IR2v2 / AC-D8141IR2
Внешние разъемы IP-камеры AC-D8101IR2 / AC-D8121IR2v2 / AC-D8141IR2:
Разъем Описание
Питание Разъем для подключения блока питания 12В.
RJ-45 Разъем для подключения IP-камеры к локальной сети.
Руководство по эксплуатации IP-камер ActiveCam 30
