Глава 1. Введение
1.1.1.6 ActiveCam AC-D3101IR1 / AC-D3121IR1

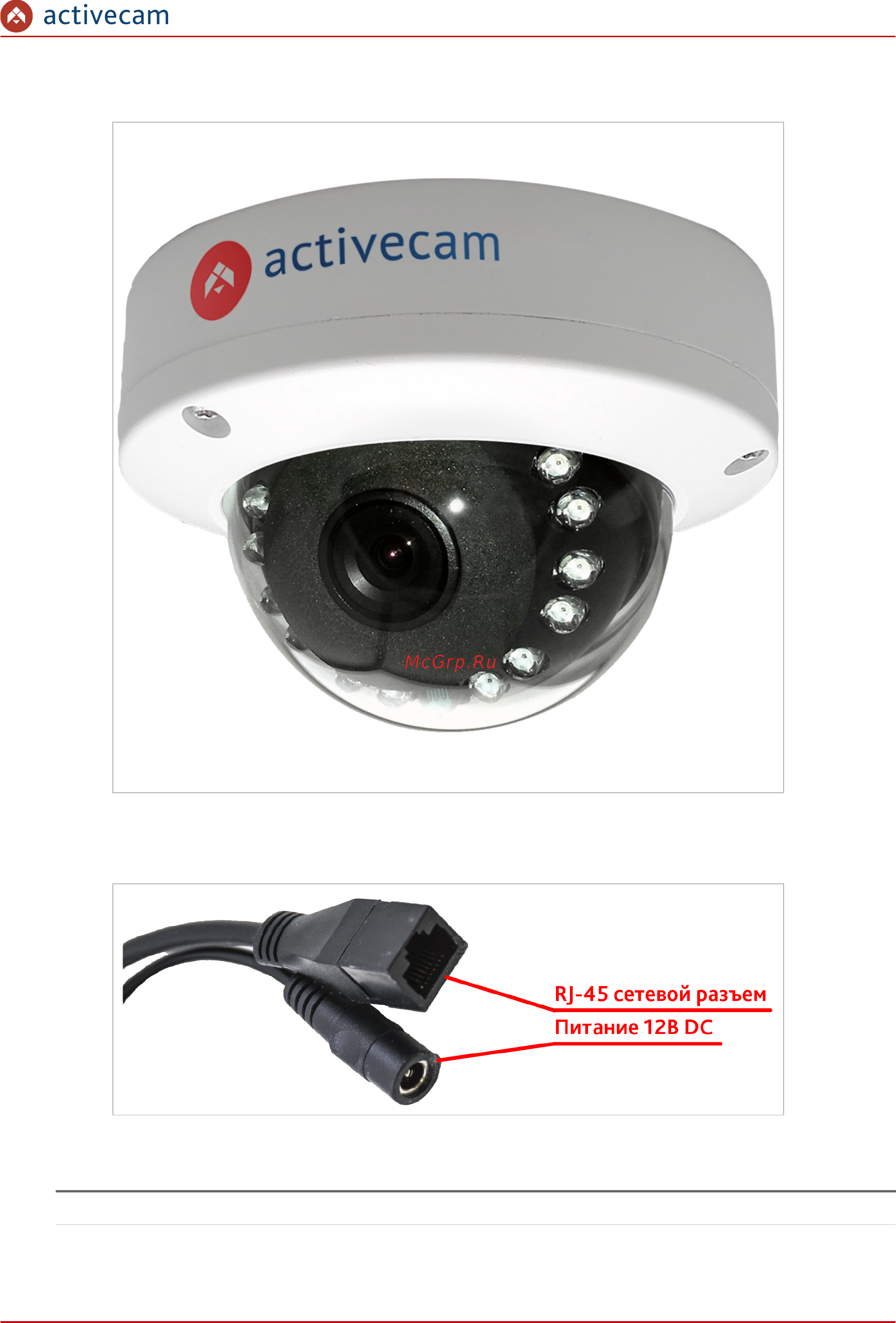

Внешние разъемы IP-камер AC-D3101IR1 / AC-D3121IR1:
Разъем Описание
Питание Разъем для подключения блока питания 12В.
RJ-45 Разъем для подключения IP-камеры к локальной сети.
Руководство по эксплуатации IP-камер ActiveCam 19
