Глава 1. Введение

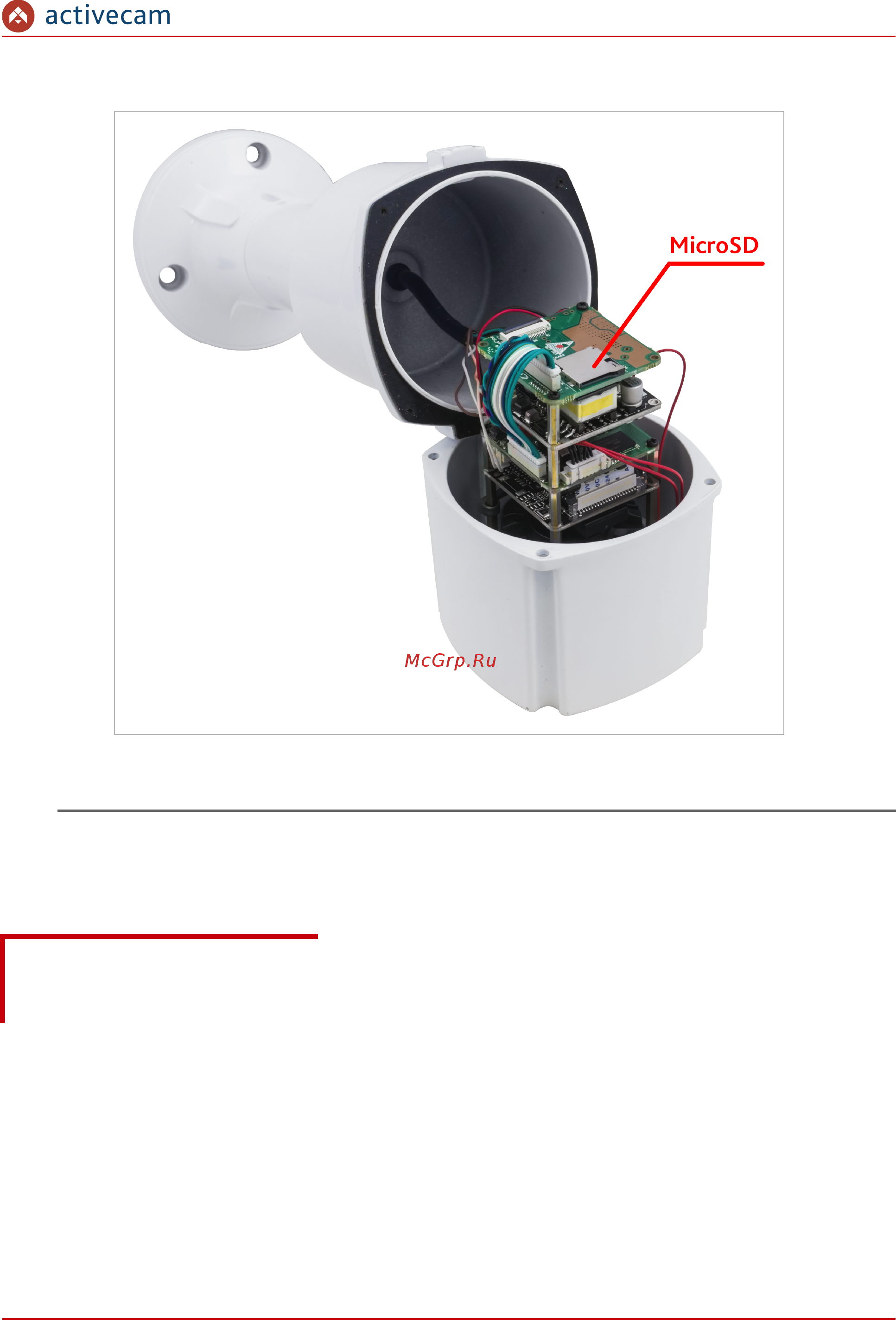

Внутренние разъемы IP-камеры AC-D2143IR3:
Разъем Описание
MicroSD Разъем для установки карты памяти формата MicroSD.
Для доступа к внутренним разъемам IP-камеры открутите 4 винта и осторожно
снимите крышку.
ВНИМАНИЕ!
Установку карты памяти производите только при выключенной IP-камере.
Руководство по эксплуатации IP-камер ActiveCam 18
